Cet article montre quelques illustrations sur la construction, les points techniques de la pergola, la réalisation et les différents éléments constitutifs.

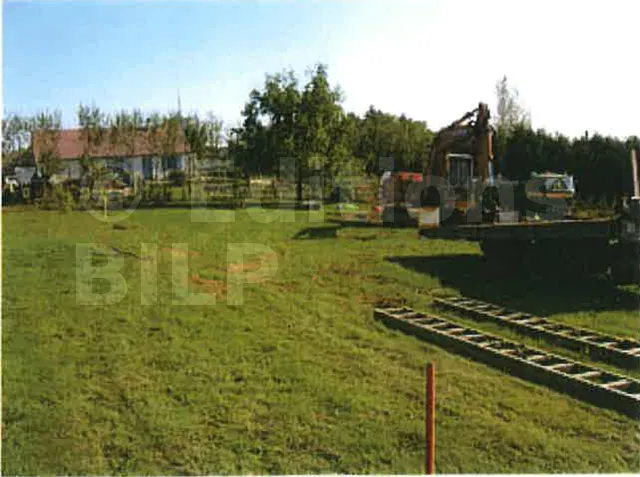

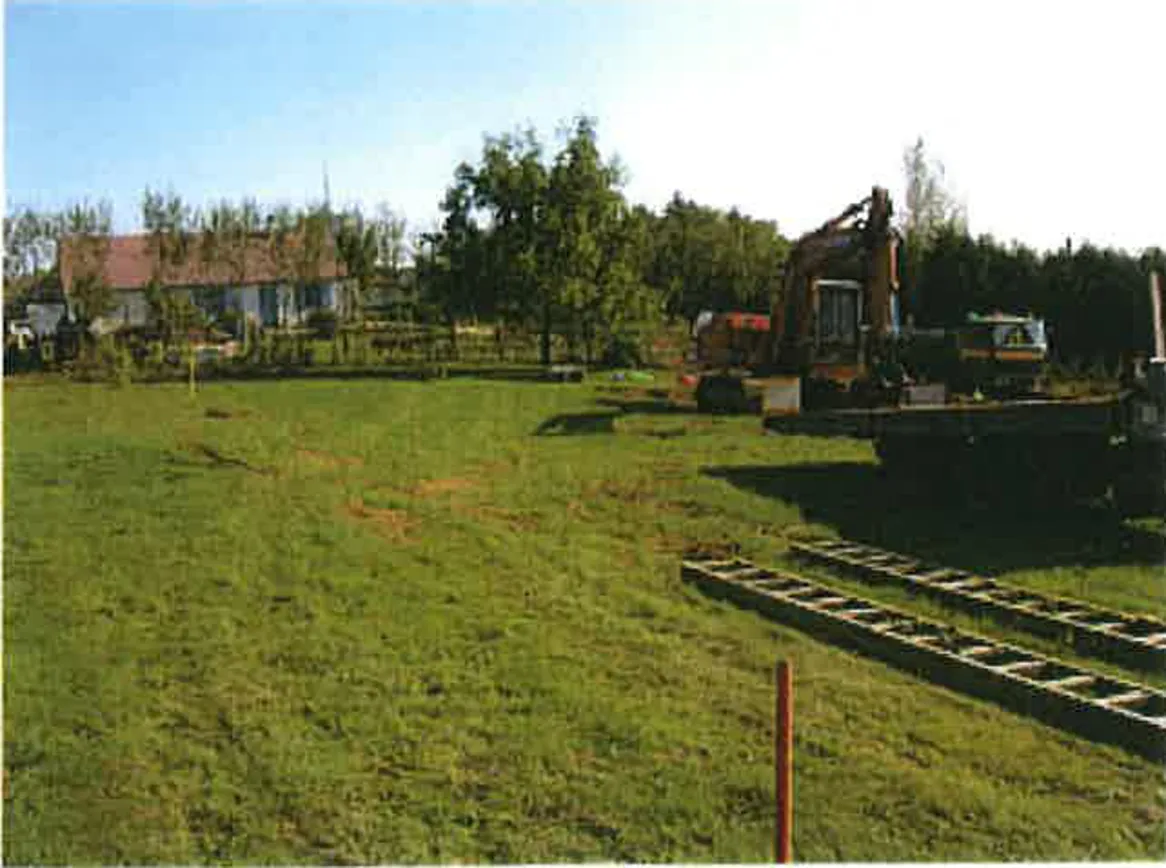

La pergola a été construite sur la façade principale de la maison de Mr G, commune du Jura . La maison est située au sommet d’une colline avec situation géographique de terrain faible altitude.
Deux contraintes ont été identifiées selon la condition et la situation du terrain de construction :
- La région est souvent arrosée et face au vent dominant,
- La région est fréquemment soumise aux gelées hivernales.
Ces deux paramètres ont été inclus dans le processus de calcul des boiseries à utiliser.

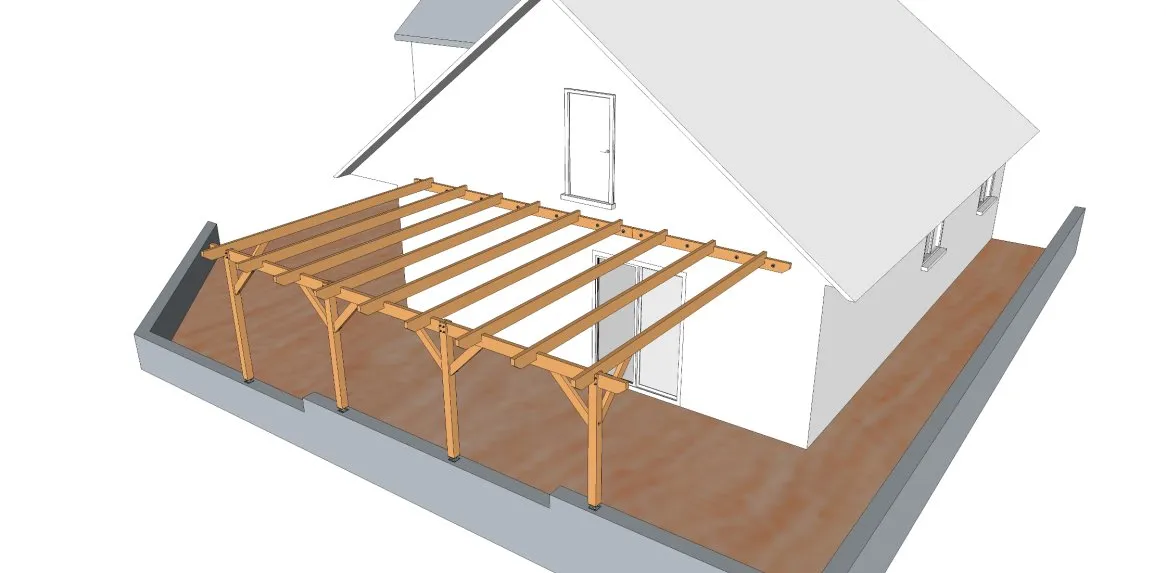

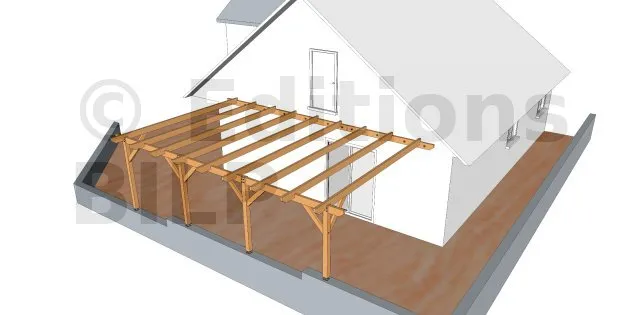

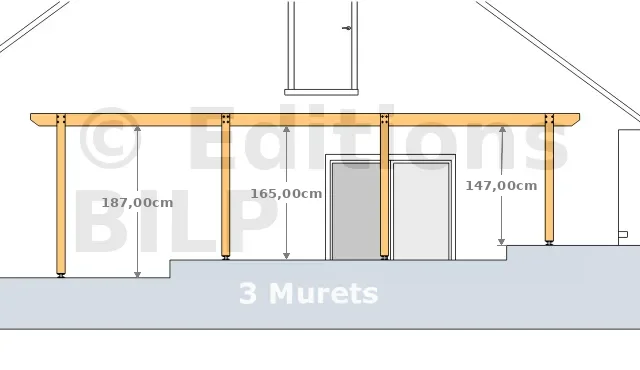

Sur le fond, la structure de cette pergola repose sur une murette en parpaing plein répartie en 3 hauteurs et sur une poutre muralière. Quatre poteaux sont fixés sur cette murette.
La dimension de pergola est de 6 mètres de long, 4 mètres de large et de 2,5 mètres de hauteur par rapport au sol.
Après différentes études, les sections des matériaux à utiliser sont :
| Poteau | 100 x 100mm |
| Panne | 150 x 50mm |
| Chevron | 150 x 50mm |
| Bras de contreventement | 100 x 50mm |
Pour monter la pergola avec les différentes boiseries, ci-après les étapes à suivre :
- Montage des poteaux
- Montage des pannes
- Montage des bras de contreventement
- Pose des chevrons

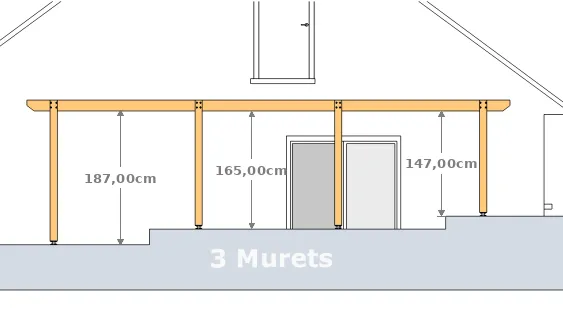

Montage des poteaux

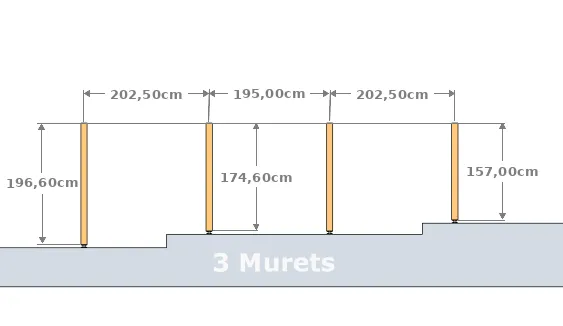

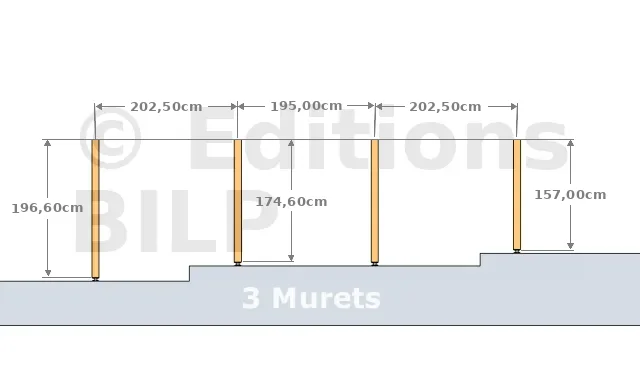

Avec une section de la panne 150 x 50mm bois de mélèze, 4 poteaux sont nécessaires pour monter la pergola. La longueur du poteau utilisé est variable selon la hauteur de chaque murette.

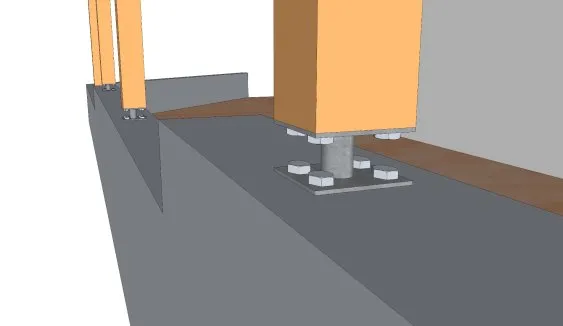

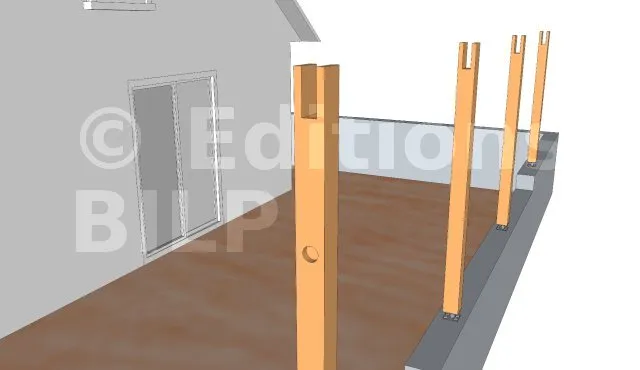

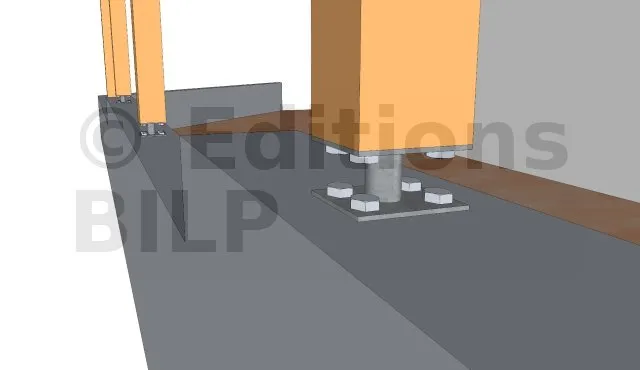

Chaque poteau est fixé par un pied de poteau sur les murets avec un tire-fond de D10 L100 pour être solide.

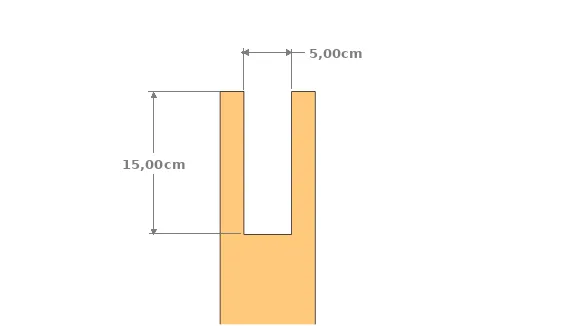

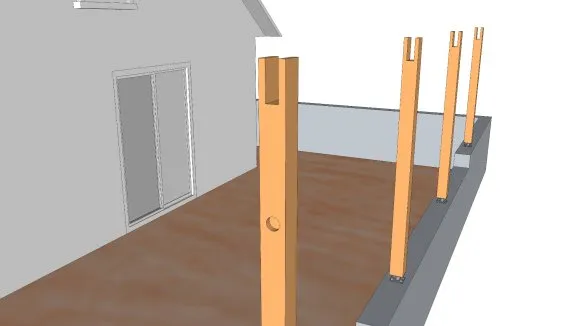

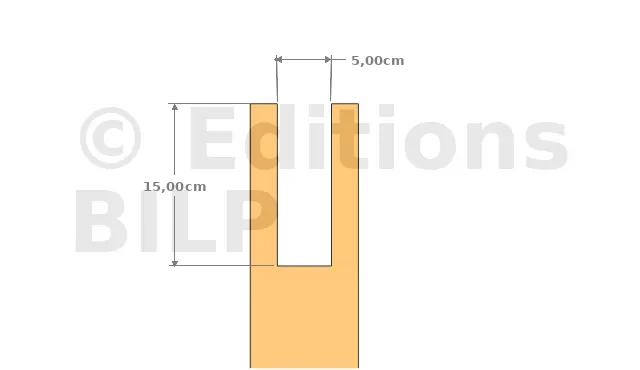

L’extrémité de chaque poteau est découpée pour obtenir une encoche de section 5 x 15 cm .
Cette encoche permet de renforcer la fixation entre le poteau et la panne.
Montage des pannes

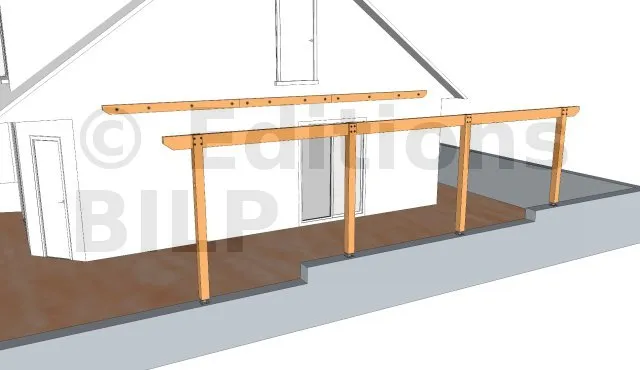

Après différentes études, six pannes sont nécessaires pour ce projet ; respectivement, trois pour la poutre muralière et trois pour la panne sur poteaux. On découpe chaque panne selon la longueur et la distance entre les poteaux.
Pour donner une forme à la pergola, les deux extrémités des pannes sont découpées pour obtenir une forme biseau tronqué.
Les poteaux et les pannes sont fixés ensuite par des Vis à bois D6 L90.

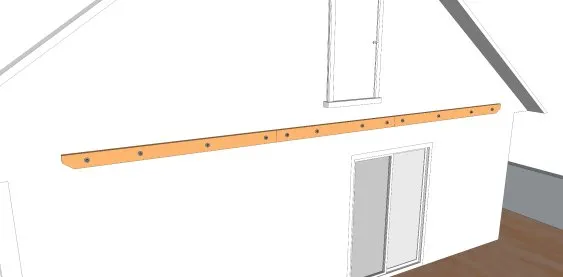

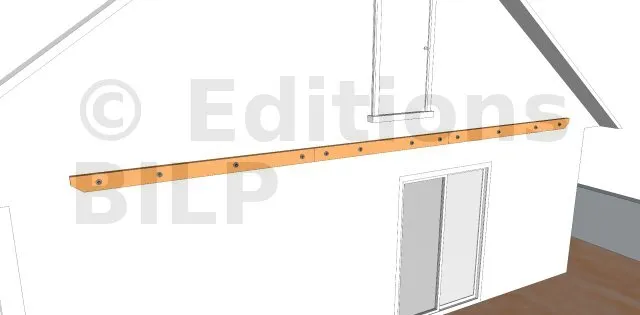

Pour le cas de la poutre muralière, elle est fixée sur le chainage de la maison en utilisant des tiges filetées et tubes scellements chimiques. Ces tubes scellements chimiques permettent de soutenir de façon rigide la panne contre le poids de la toiture faite de chevrons.
Montage des bras de contreventement
Pour ce projet, les jambes de contreventement sont très importantes. Elles assurent la stabilité et la résistance de la structure contre le souffle du vent et la charge en appui contre le mur. Ces derniers provoquent des forces horizontales et verticales sur la structure. Il faut donc mettre en place des dispositifs de contreventement capables de s’opposer à ces forces. Ce sont les jambes[...]
