Les pieds de poteau pleine longueur de SIMPSON

Bruno, Langa

Voici un extrait gratuit du guide de construction :

Une nouveauté pour les passionnés de la construction, Simpson Strong-tie a conçu le pied de poteau OSP capable de supporter des charges importantes. Il est disponible avec plusieurs finitions telles que la galvanisation à chaud, le thermolaquage, la peinture antirouille et même l’inox si le projet l’exige (pour le cas d’une construction à proximité de la mer).

Deux options s’offrent au constructeur sur l’utilisation de ce produit :

  • soit l’OSP servira de pied de poteau standard, donc il jouera le rôle de fondation et supportera les charges venant des poteaux en bois,
  • soit l’OSP sera utilisé comme poteau de la pergola d’où l’obtention d’une structure hybride ; les poteaux seront en métal et la toiture en bois.

Le plus de ce produit est sa mise en œuvre facile, il suffit de suivre les étapes que nous avons décrit dans cet article.

De quoi sont constitués ces pieds de poteau OSP ?

Comme les pieds de poteaux standards, ils sont composés d’une embase, d’un tube et d’une platine supérieure.

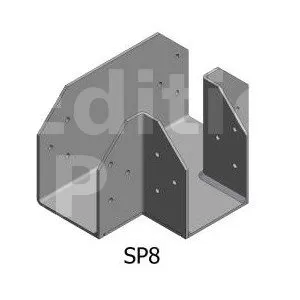

Les SP1, SP2, SP4... sont des règles de nommage du fabricant mais nous les clarifions par l’utilisation des termes platine en U, platine en L ou platine en T. Ce sont ces dénominations que nous avons appliqué sur notre boutique.

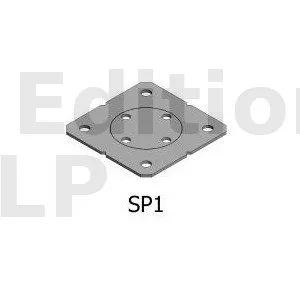

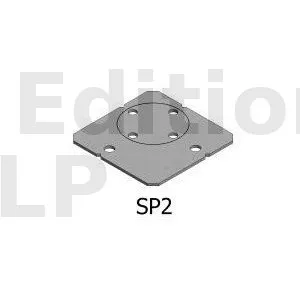

Les embases

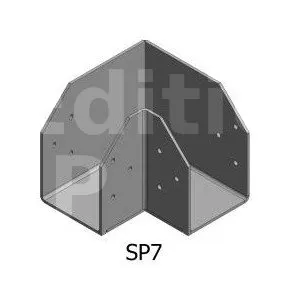

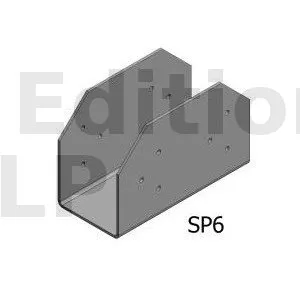

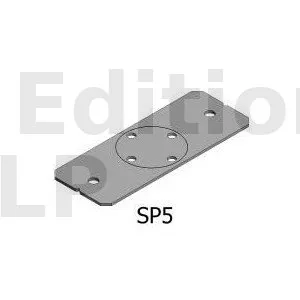

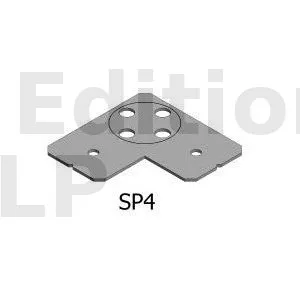

Les platines supérieures




Tube
Dimensions de tube

RéférencesDimensions [mm]
Dimensions de l’élément
G F t
Tube-89-3 88.9 100-3000 3
Tube-102-3 101.6 100-3000 3
Tube-114-3 114.3 100-3000 3
Tube-140-3 139.7 100-3000 3

Les diamètres sont donnés dans le tableau ci-dessus. Les longueurs varient de 10cm à 300cm.

Quelques exemples d’utilisation et de combinaison

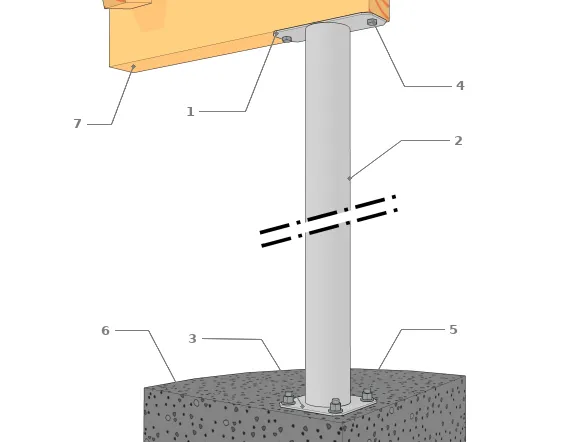

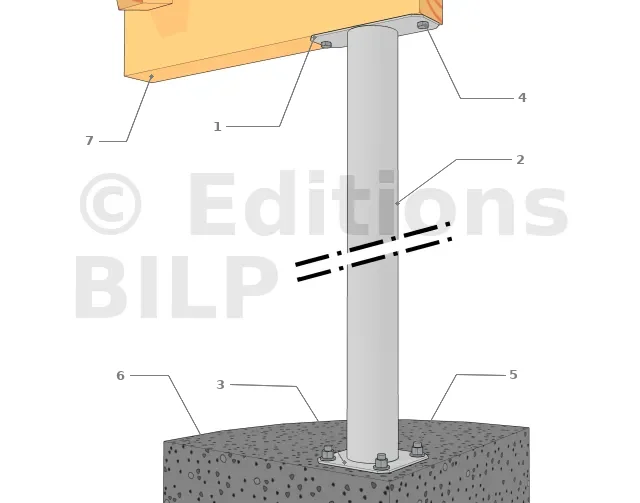

Poteau structurel OSP - D89mm - Platine haute rectangulaire 90x250mm - Embase 150x150mm

Exemple d’utilisation : utile pour soulager la poutre sur la partie centrale

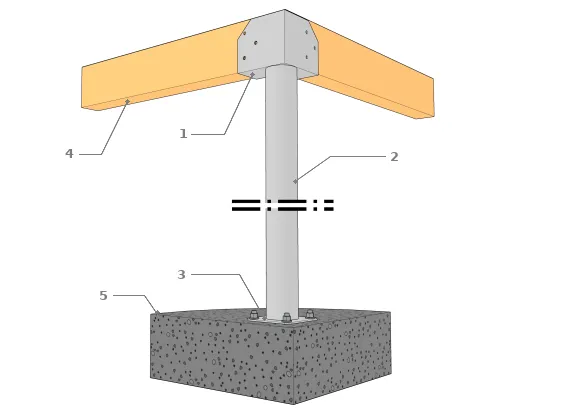

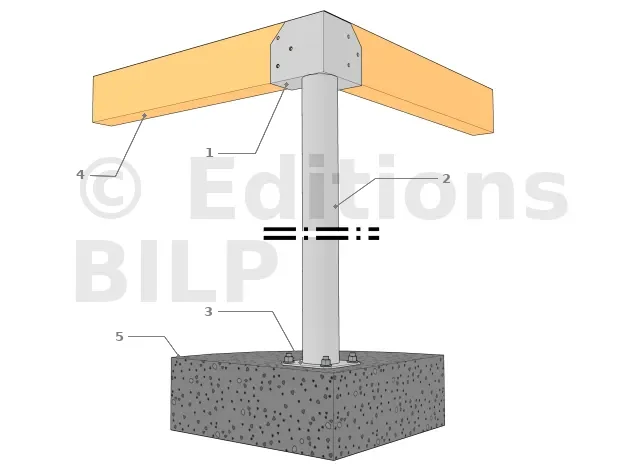

Poteau structurel OSP - D89mm - Platine haute en L 75x159x150mm - Embase 150x150mm
  • 1. Platine haute en L 75x159x150mm
  • 2. Tube D89mm
  • 3. Embase 150x150mm fixé sur la dalle en béton à l’aide du résine AT-HP et tige fileté LMAS
  • 4. Poutre fixée avec la platine haute à l’aide des vis connecteurs acier sur bois SSH8.0X40
  • 5. Dalle en béton

Exemple d’utilisation : permets de renforcer la fixation des poutres sur les extrémités.

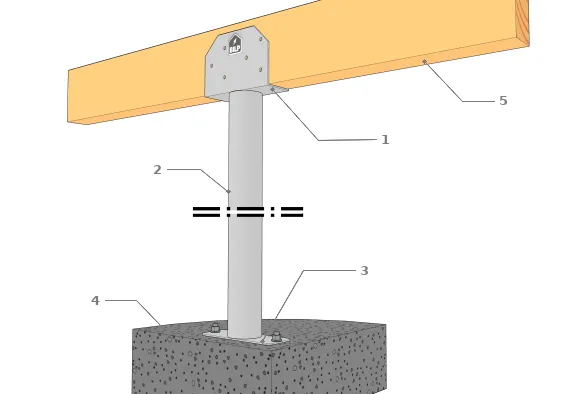

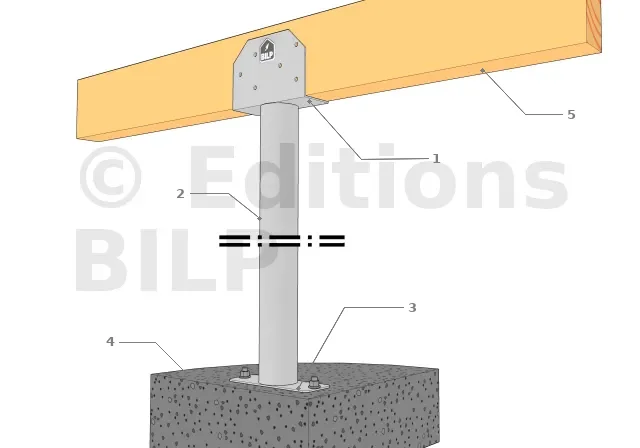

Poteau structurel OSP - D102mm - Platine haute en U 90x230x150mm - Embase 160x160mm
  • 1. Platine haute en U 90x230x150mm
  • 2. Tube D102mm
  • 3. Embase 160x160mm fixé sur la dalle en béton à l’aide de résine AT-HP et tige fileté LMAS
  • 4. Dalle en béton
  • 5. Poutre fixée avec la platine haute à l’aide des vis connecteurs acier sur bois SSH8.0X40

Exemple d’utilisation : idéale pour supporter la partie centrale d’une poutre longue portée ou sur l’aboutage de deux poutres.

Exemple de transformation : Bois, métal en OSP SIMPSON

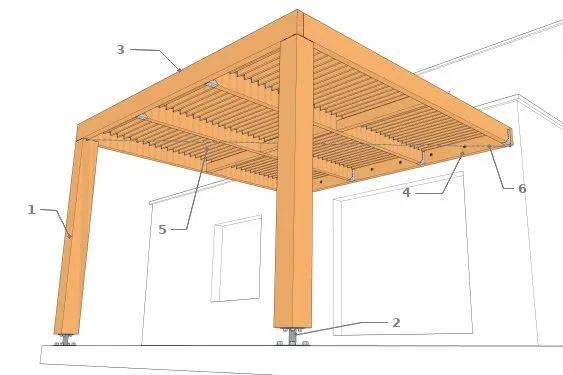

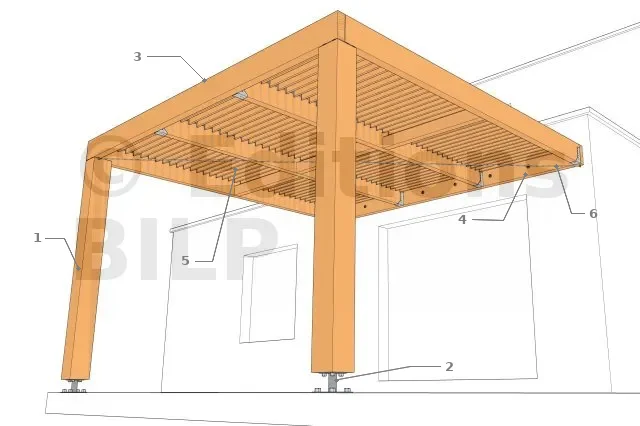

AVANT : Pergola bioclimatique structure entièrement en bois

1. Poteau en bois 200x200mm.
2. Pied de poteau fixe "prêt-à-fixer", corps rond, hauteur : 100 mm.
3. Poutre 75x225mm.
4. Poutre muralière 75x225mm maintenu par des tiges filetées D12 L220 tout les 50cm.
5. Kit et lame orientable SAM KIT.
6. Câble de contreventement.

Prix : à partir de 1 905 €

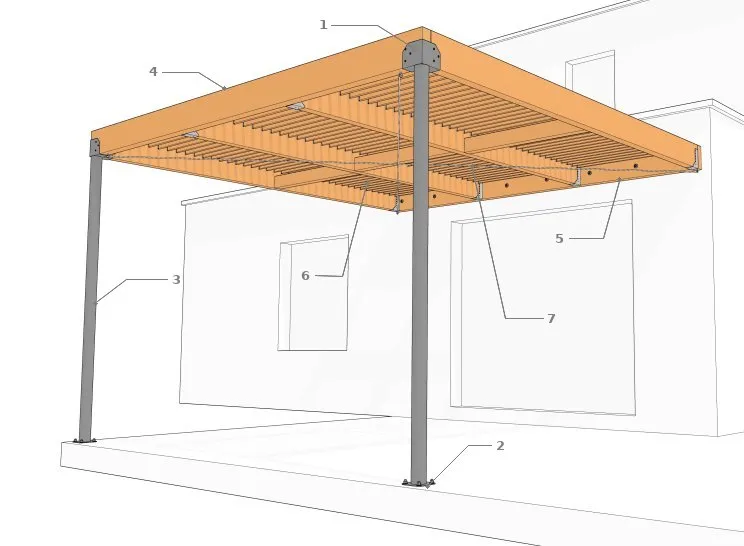

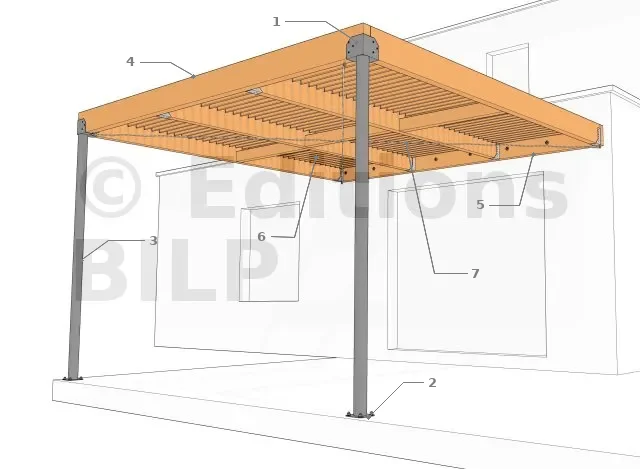

APRES : Pergola bioclimatique hybride

Un modèle hybride avec des poteaux métalliques OSP de Simpson Strong-tie, les structures de la toiture sont en bois (poutres, chevrons, lames). Les gros poteaux de 200x200mm ont étés remplacé par du tube D89mm, la structure devient plus fine grâce au poteau métallique et supporte sans problème la toiture.
1. Platine haute en L 75x159x150mm fixée à l’aide de six tirefond D8mm.
2. Embase 150x150mm fixé sur le béton avec du résine AT-HP et tige fileté LMAS M12.
3. Tube D89mm.
4. Poutre 75x225mm.
5. Poutre muralière 75x225mm maintenu par des tiges filetées D12 L220 tout les 50cm.
6. Kit et lame orientable SAM KIT.
7. Câble de contreventement.

Prix : à partir de 2 500 €

Dans les deux cas, des cales ont été ajoutées dans les jonctions pour éviter le contact bois bois.

[...]
