Types d’assemblage de panne sur poteau

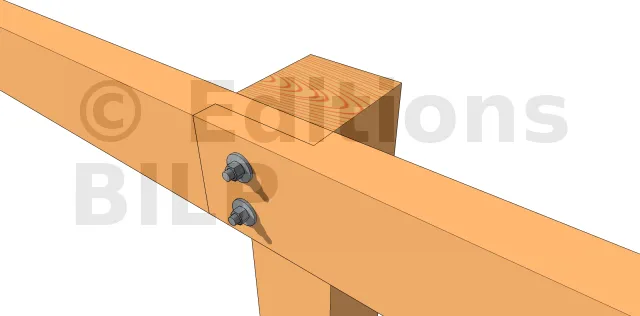

Pose d’une simple panne
La panne est directement fixée sur la surface des poteaux. Les forces seront soutenues entièrement par les boulons de fixation. Il est donc essentiel d’assurer la dimension de ces boulons.
Attention : Pour une pose à simple moisage, il faut dès le départ prévoir la section des tiges filetées, si vous voulez un jour couvrir définitivement votre pergola, en tenant compte de la charge de cette couverture, de l’éventuelle charpente supplémentaire, ainsi que de la surcharge d’exploitation de votre région.

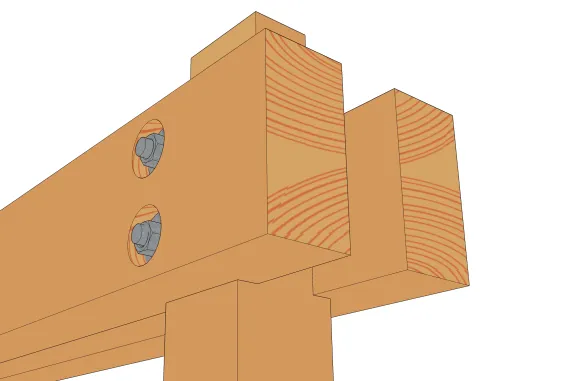

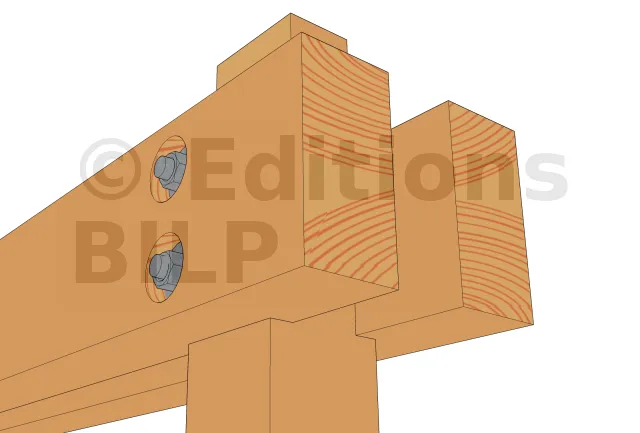

Cette panne moisée est placée sur le poteau avec une encoche. Cette encoche supportera une partie de la charge en la transmettant directement au poteau. La charge restante est transmise par les boulons au poteau.
Pose d’une panne moisée
Voir cet article à la partie "Moisage sur poteau".
Maintenant, il arrive que la pergola nécessite de longues portées pour pouvoir n’utiliser qu’une seule pièce de panne sur toute la largeur de l’ouvrage. Dans ce cas, il faut donc fixer deux pièces sur un seul poteau et ainsi permettre de diviser les portées des pannes. On a la technique de "fixation bout-à-bout" et "d’enture à mi-bois verticale".

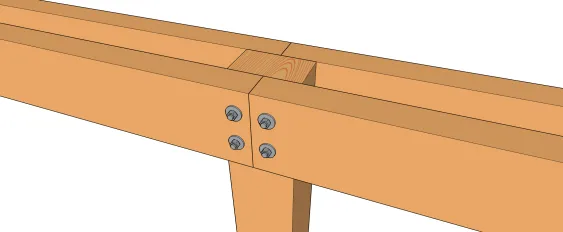

Fixation bout-à-bout

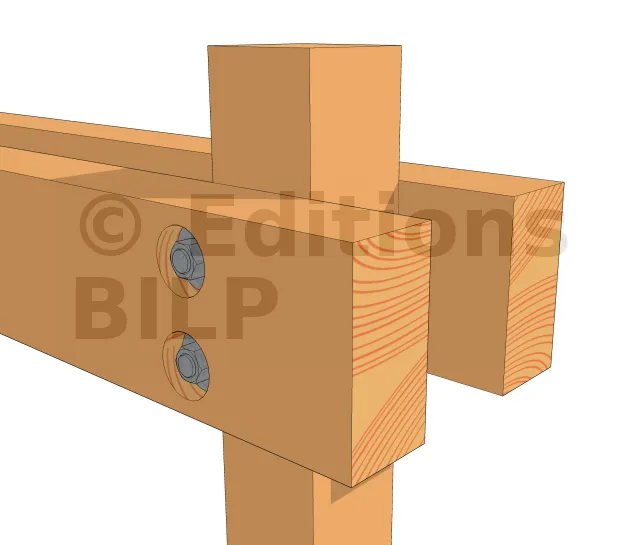

La fixation bout à bout consiste à disposer les deux bouts des deux pannes à fixer et à les fixer de façon indépendante l’une de l’autre sur le poteau.
Pour pourvoir fixer convenablement les deux pannes sur un seul poteau, il faut que ce dernier ait une section suffisante. En effet, la fixation par boulonnage sur une faible section peut entraîner l’éclatement du bois.
La section du bois n’étant pas réduite à la fixation, ce type de fixation convient pour une plus grande charge à supporter.

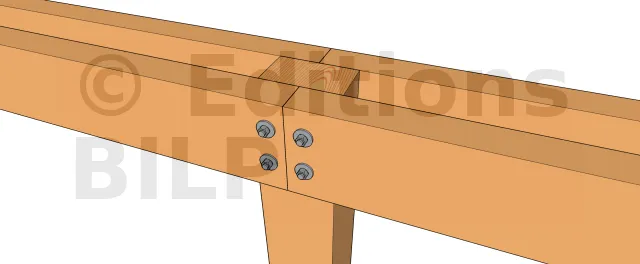

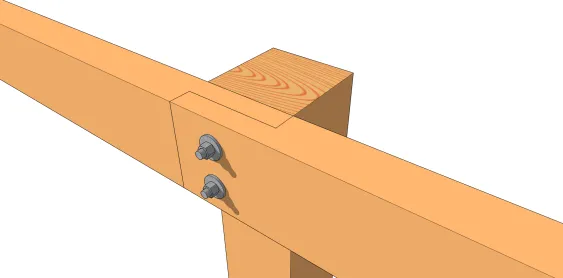

Enture à mi-bois verticale
Cette technique consiste à créer une enture verticale sur les deux pièces et à les fixer ensemble sur un poteau.
Les avantages sont :
- solidarisation des deux pannes aboutées, donc plus de résistance pour la structure portante de l’ouvrage,
- centralisation des boulons sur le poteau, ce qui permet de minimiser le risque de cassure du poteau lors de la mise en oeuvre et en même temps améliore sa tenue dans le temps,
- économie de boulons de fixation.
Le principal inconvénient est la faiblesse de l’épaisseur restante face à l’effort de cisaillement qu’elle reçoit. Cette technique est donc recommandée pour un ouvrage avec couverture légère et se trouvant dans une zone 1 ou 2 en terme d’enneigement. Elle convient parfaitement pour une pergola.
Pour réaliser l’enture, on peut utiliser la même technique que la réalisation de l’encoche mi-bois.
Préparation des pannes
Pour montrer comment on fixe une panne sur un poteau, on va prendre directement le cas d’un moisage simple.

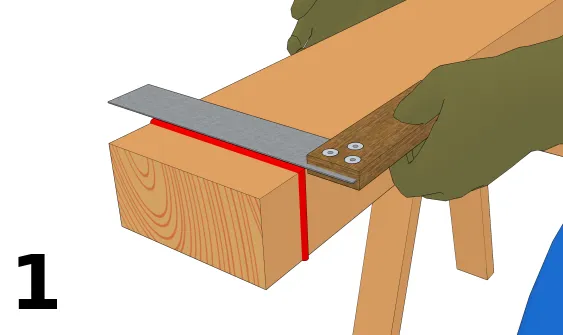

Cette première doit être un réflexe pour tout travailleur du bois. On prend l’équerre sur un côté de la panne et on coupe avec une scie circulaire ou égoïne.

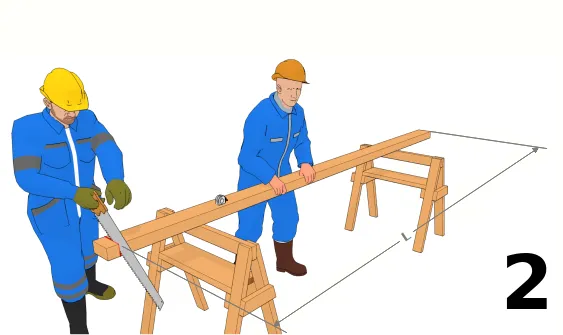

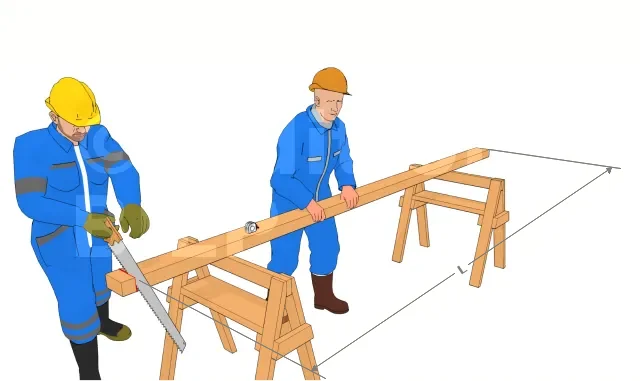

A partir du côté équerré précédent, prendre la longueur de la panne, équerrer et découper.
Cette étape suppose l’utilisation de boulon pour fixer les bras de contreventement.

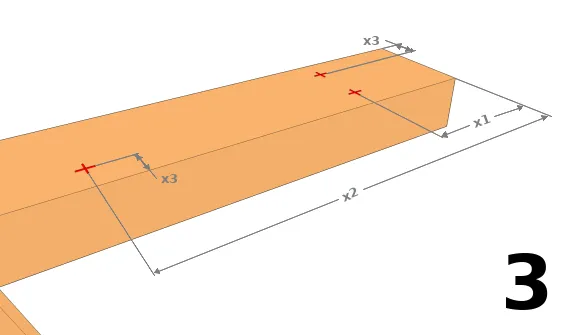

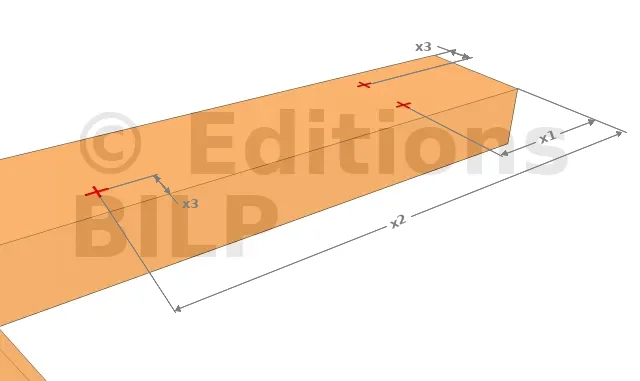

A partir des deux bouts de la panne, faites des repères aux distances x1, x2 et x3.
Elles correspondent respectivement à la distance du centre du trou de fixation aux poteaux par rapport aux bouts de la panne, à la distance du centre du trou de fixation des bras de contreventement et au décalage du centre du trou par rapport aux côtés de la panne.

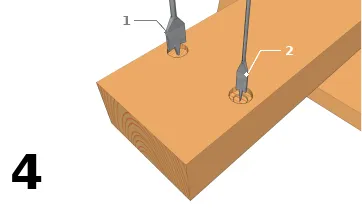

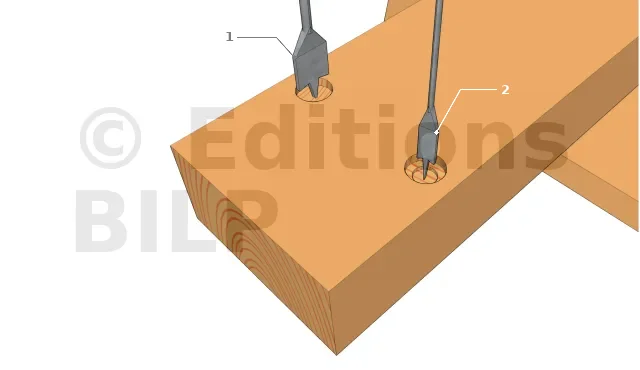

- 1 : Perçage des trous borgnes ==> Si voulez que les fixations soient apparentes, à la surface des pannes, sauter cette étape.
A l’aide d’une mèche à bois plate de diamètre supérieur à celui de la rondelle, percer à partir du centre des trous à une profondeur = épaisseur de l’écrou + épaisseur de la rondelle + marge de longueur de la tige. - 2 : Perçage des trous de tiges filetées ==> avec un foret à bois au diamètre de la tige filetée, percer la panne. La mèche plate a normalement laissé une empreinte matérialisant le centre du trou borgne.

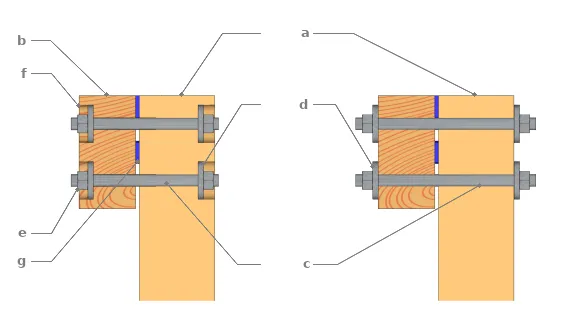

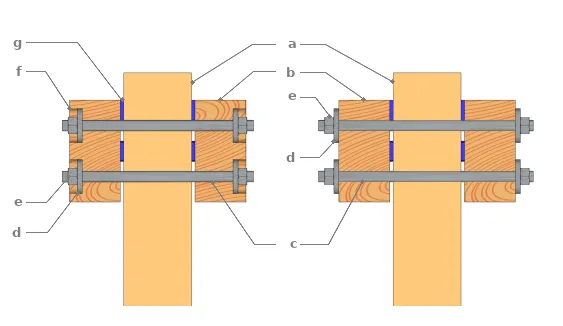

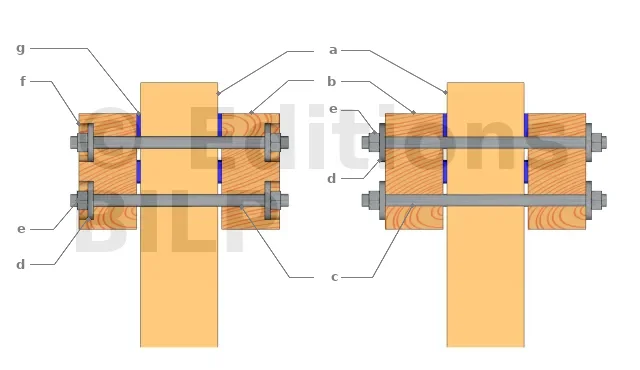

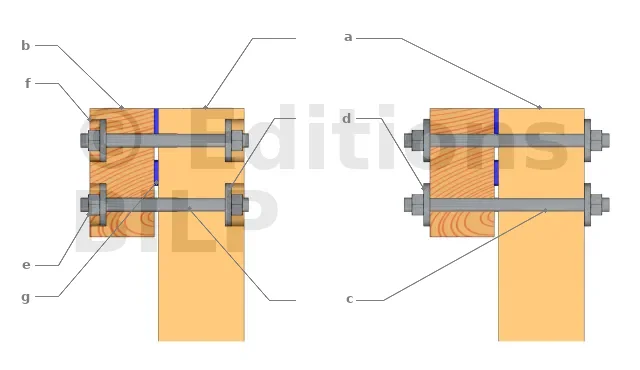

- a : poteau
- b : panne
- c : tige filetée
- d : rondelle
- e : écrou
- f : trou borgne
- g : cales
- a : poteau
- b : panne
- c : tige filetée
- d : rondelle
- e : écrou
- f : trou borgne
- g : cales
Préparation de la tête du poteau dans le cas du moisage avec encoche
On a vu au préalable de cet article qu’il exist[...]
