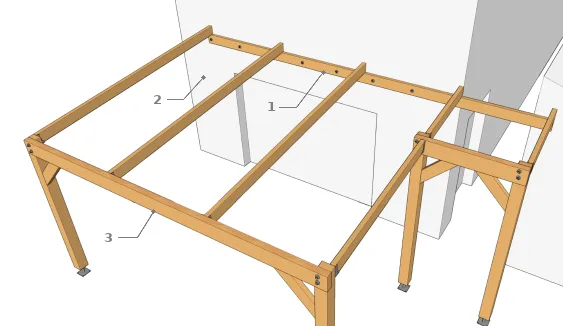

- 1 : Panne muralière fixée à la façade,
- 2 : Façade de support,
- 3 : Panne simple de devant.
La charge que va supporter une panne muralière pour une pergola dépend généralement des sections des chevrons, des lattes et de sa couverture.
On parle d’une charge de 25 daN/m² pour une simple pergola qui peut atteindre les 500 daN/m² avec une couverture et une surcharge neige.
D’une manière générale, une panne muralière est fixée sur une façade d’un bâtiment, le matériau support peut être :
- un matériau plein : brique en terre cuite pleine, parpaing plein, maçonnerie de moellon, ossature bois,
- un matériau creux : brique en terre cuite creuse, parpaing creux.
L’article sur la pose d’une muralière vous donne les étapes générales pour réussir à fixer une panne muralière convenablement. Ensuite, un projet de
Les types de fixations dépendent du matériau support :
support en matériau plein
- fixation par tige filetée ou tire-fond + scellement chimique,
- fixation par cheville métallique pour fixation lourde,
- fixation par vis HECO MULTI-MONTI,
- fixation par vissage ou utilisation de tire-fond sur une ossature bois.
Pour voir comment fixer une panne muralière sur du matériau plein avec l’une des techniques de fixation ci-dessus, consultez cet article.
support en matériau creux
- fixation par tige filetée ou tire-fond + scellement chimique + tamis pour matériau creux.
Cette technique semble être difficile. De plus, elle nécessite une grande précaution d’emploi car il faut parfaitement connaître le matériau support pour pouvoir sceller convenablement le tamis. Pour voir comment s’y prendre, consultez cet article.
Enfin, le choix de la section et de la quantité des tiges filetées doit être réalisé d’une façon très rigoureuse, de ceci dépendra la rigidit[...]
