Ancrage "low-cost" avec méplat

La méthode consiste à utiliser des méplats en acier que l’on fixe sur les poteaux et que l’on plante dans le sol.

Quel méplat utilise-t-on ?

Le méplat qu’on utilise en fixation de poteau est le profilé plein de forme rectangulaire et de grande longueur avec un alliage en acier laminé, choisi avec une largeur et épaisseur suffisantes pour supporter la charge de la pergola. Les professionnels l’appellent aussi simplement le "plat" de par sa fine forme.

Les méplats en acier devraient recevoir un traitement contre l’oxydation ; une couche de produit antirouille par exemple. Si le méplat n’est pas protégé, il va rapidement rouiller. Les conséquences sont uniquement esthétiques. Car la couche de rouille qui se forme ne peut altérer le méplat en profondeur étant donné les sections utilisées.

On trouve une large gamme de méplat sur le marché, mais ce qu’on doit appliquer pour cette structure doit correspondre à la dimension du poteau à fixer.

• La largeur du méplat doit être au minimum de 50 % la valeur du côté du poteau.
• L’épaisseur doit avoir une valeur minimum de 5 mm.

Toujours est-il de savoir si la charge supportable par l’accessoire soit supérieure à la charge de la structure à supporter.

Voici un tableau de valeur montrant quelques dimensions possibles en méplat répondant à une bonne marge en résistance mécanique :

Ces chiffres ne sont pas bien évidemment exhaustifs mais sont seulement à titre indicatif. Il existe une large palette de méplat mais on ne peut s’éloigner de ces valeurs car la structure va devenir trop importante pour cet accessoire.

Quelles règles pour son utilisation ?

• La fixation de poteau avec du méplat est seulement prévu pour une pergola de petite dimension et sans couverture ou à une légère type toile plastique/tissu ou canisse.
• Comme cet accessoire se trouvera dans un milieu exposé aux intempéries, il est aussi primordial de demander à votre fournisseur du méplat protégé contre la corrosion ; comme de l’acier inoxydable, avec revêtement métallique comme la galvanisation ou revêtement organique.
• Il est toujours nécessaire de laisser un dénivelé d’au moins 5 cm entre la surface du sol et la base du poteau pour éviter tout contact du bois avec l’humidité permanente et favoriser ainsi une bonne durée de vie du poteau et de tout l’ouvrage.
• L’enfoncement dans le sol du méplat varie selon la section, la hauteur, la nature du sol et l’ampleur de la pergola. Toutefois, une profondeur minimum de 60 cm doit être adapté quelque soit sa grandeur.
• Le méplat est toujours fixé avec un tire-fonds car cette fixation est un facteur très important dans l’utilisation du méplat vue que ce sont ces accessoires qui vont transmettre et distribuer toute la charge au méplat.

Comment mettre en oeuvre la fixation au méplat ?

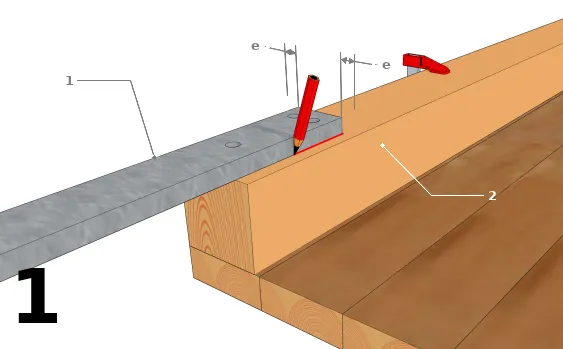

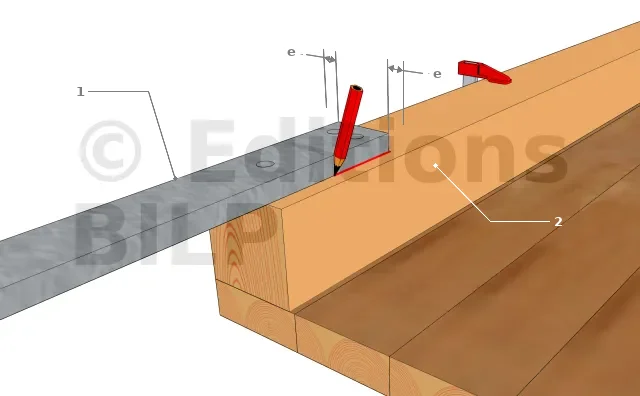

Repérer la position du méplat sur le poteau

• 1 : Méplat
• 2 : Poteau
• e : distance entre les extrémités du méplat et du poteau

Repérer la position du méplat sur le poteau en assurant que celui-ci soit au milieu du côté pour bien répartir les charges.

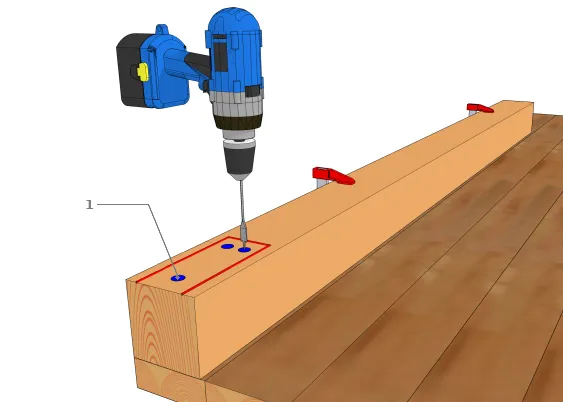

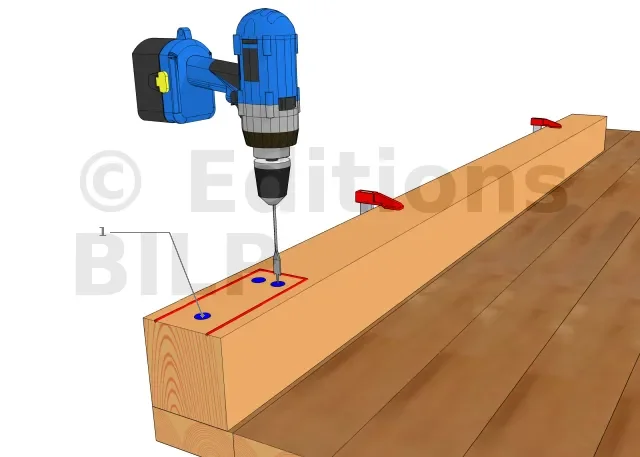

Percer les trous de fixation

• 1 : Surface à percer

Après avoir repérer les points de fixation des tire-fonds, il faut percer chaque point avec un diamètre de trou n’excédant pas le 2/3 du diamètre du tire-fond.

Vue 3d

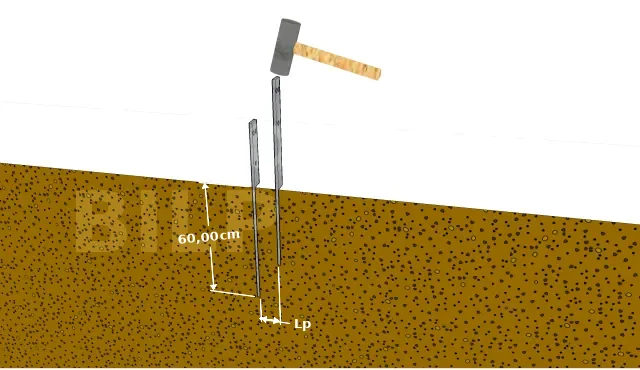

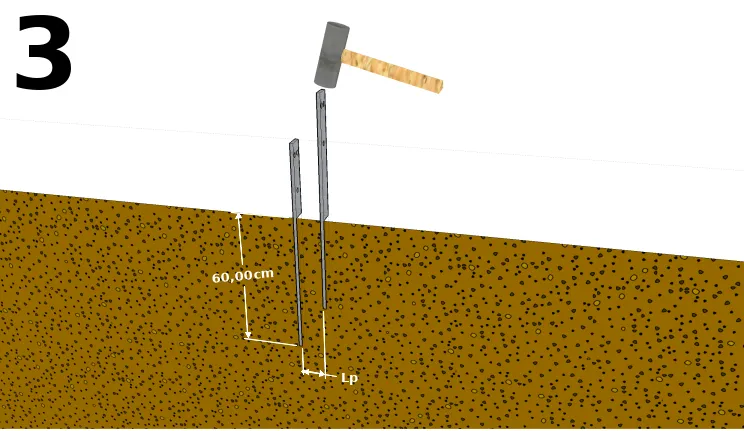

Enfoncer le méplat dans le sol

• Lp : Largeur du poteau

Vous pouvez battre le méplat avec une massette jusqu’au refus du sol, il faut bien assurer que la profondeur enfoncée suffit pour tenir toute la structure, une profondeur minimum de 60 cm est requise et augmente selon la qualité du sol et la charge de l’ouvrage.
L’espace entre les deux méplats d’un poteau est égal à l’épaisseur du poteau et les hauteurs hors-sol sont égales aux positions des trous du poteau ajoutant 5 cm pour la hauteur libre entre la base du poteau et le sol. Aidez-vous d’un niveau à bulle pour vérifier la verticalité des tubes.

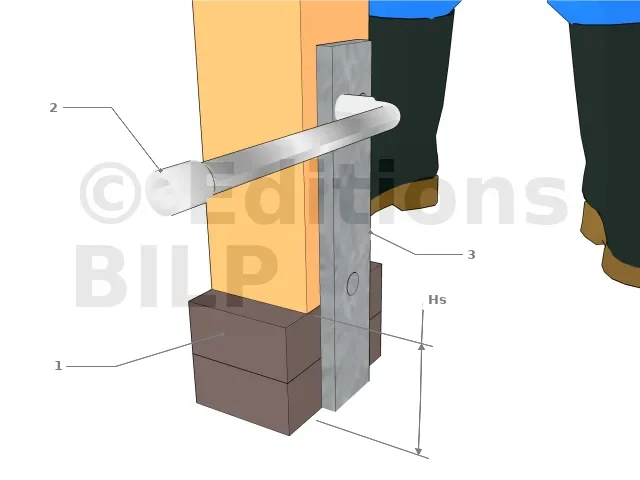

Fixer fortement les tire-fonds jusqu’au refus

• 1 : Cales temporaires. A enlever après fixation des méplats.
• 2 : Clé
• 3 : Méplats
• hs : Hauteur libre entre la base du poteau et le sol

Il ne vous reste plus qu’à fixer les tire-fonds et vérifier la verticalité du poteau.

[...]
