Avantages de l’utilisation de connecteurs
Pour la réalisation d’une pergola, le recours à des connecteurs présente plusieurs avantages :
- ils sont simples, faciles et rapides à mettre en œuvre,
- il n’est pas nécessaire de mettre en place des bras de contreventement étant donné que les nœuds sont déjà rigidifiés par les connecteurs,
- l’utilisation des poutres et des poteaux carrés rend la pergola très élégante du point de vue esthétique.
Fixation des connecteurs
La fixation est extrêmement simple et se fait en 3 étapes :
Vue 3d

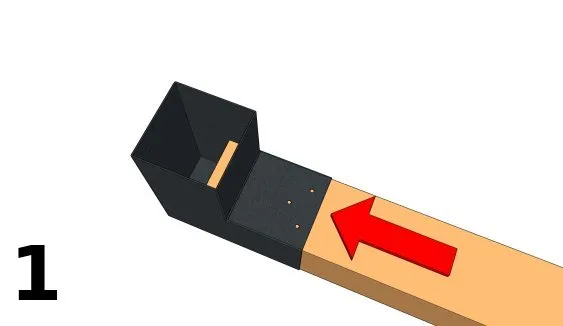

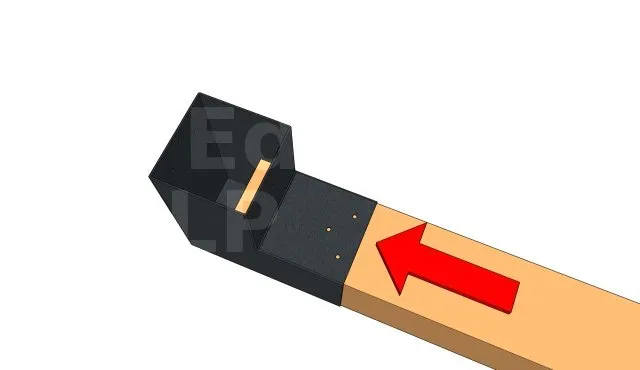

Insérer la poutre dans le connecteur
Vue 3d

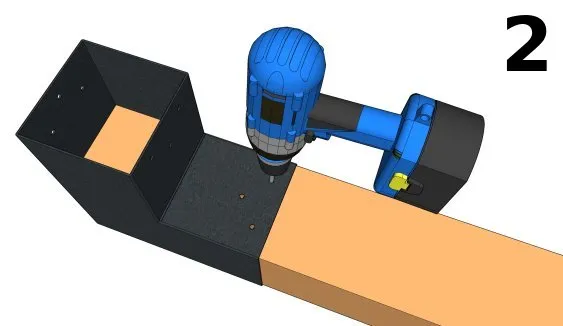

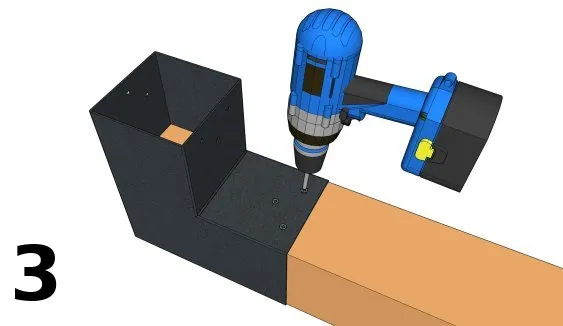

Pré-percer les trous à travers le connecteur
Fixer définitivement les vis ou les pointes
La fixation est effectuée avec des vis à tête plate diamètre 6mm et longueur 60mm. Idéalement, la tête de vis sera de la même couleur que le connecteur.
Fixation du support de poteau
Vue 3d
Repérer l’emplacement des supports
Avec un cordon à tracer, il est nécessaire de marquer l’emplacement des supports pour qu’ils soient bien alignés.
Vue 3d

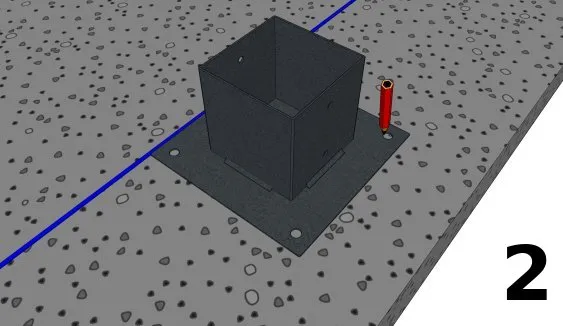

Tracer l’emplacement des trous des supports sur la dalle ou les plots en béton
Vue 3d

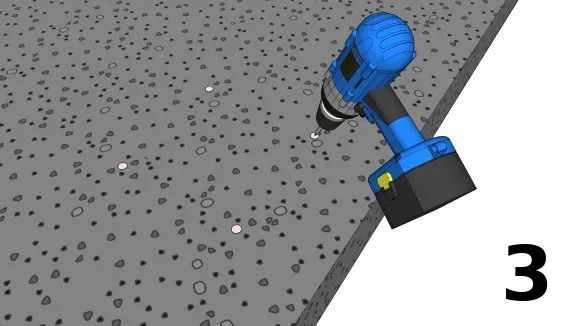

Percer un trou de diamètre légèrement inférieur à la quincaillerie
Vue 3d

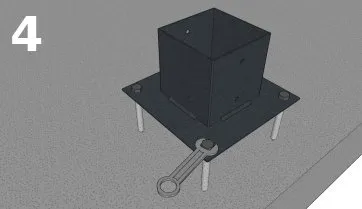

Fixer les supports de poteau
Il existe plusieurs méthodes possibles pour la fixation :
- l’utilisation des vis HECO multi-monti à tête hexagonale.
- le scellement chimique des tiges filetées que l’on serre après avec des écrous et des rondelles
- le recours à des goujons d’ancrage
Vue 3d

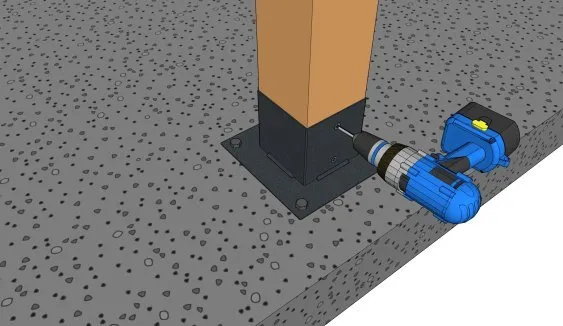

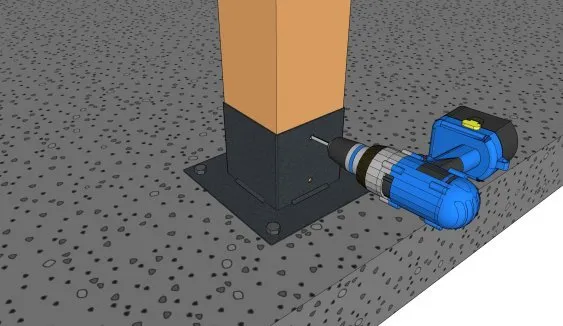

Placer et pré-percer le poteau
