La finition du chevron

Bruno, Langa

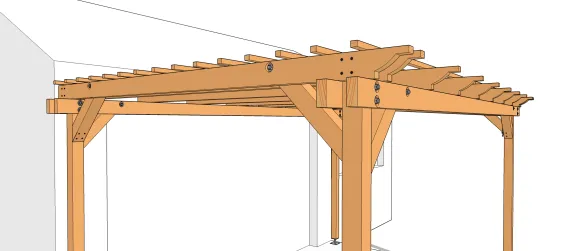

Le lattis est un élément facultatif pour une pergola. Un des éléments indispensables est le chevron, il doit répondre à la fois à l’esthétisme voulu de la pergola et la rigidité physique.

Voici un extrait gratuit du guide de construction :

La découpe du chevron à sa longueur

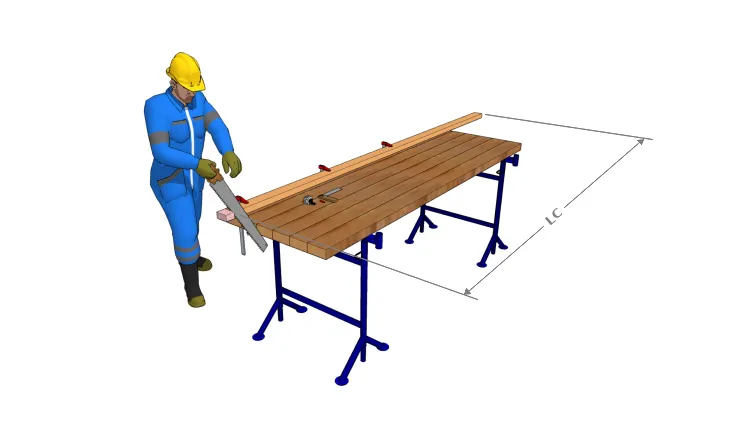

Découper le chevron à sa longueur totale
  • LC : Longueur nécessaire

Pour un projet de pergola, la longueur totale est l’ensemble de la profondeur de celle-ci et des débords des chevrons.
Il faut tout d’abord mettre à l’équerre l’extrémité du chevron.

Quelques exemples les plus courants de finition

Il existe de nombreux styles d’extrémité pour les chevrons ; arrondie, rectiligne, polyligne, etc. ; mais vous pouvez aussi adapter votre propre style et laisser marcher votre imagination. Voici quelques exemples :

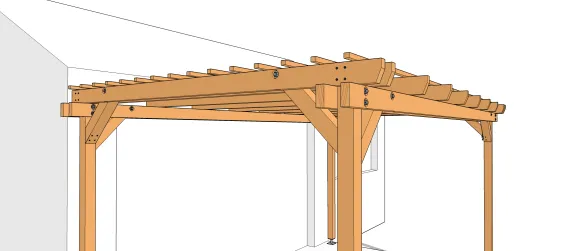

Contemporain 1

Le plus simple, le plus facile et le plus contemporain

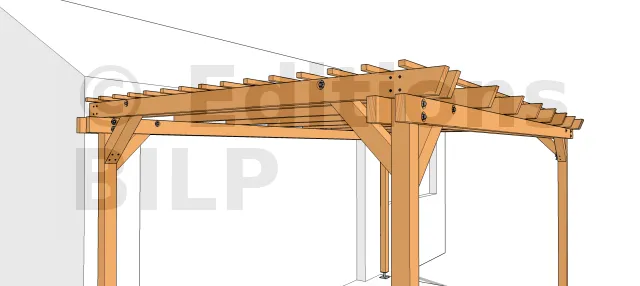

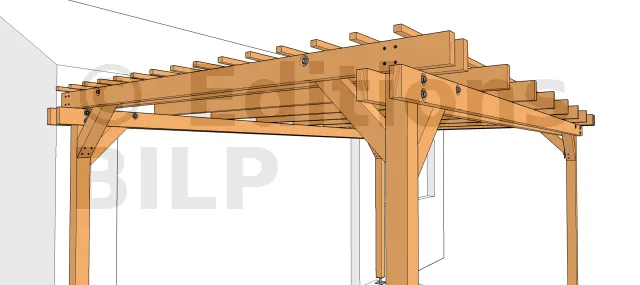

Contemporain 2

En biseau

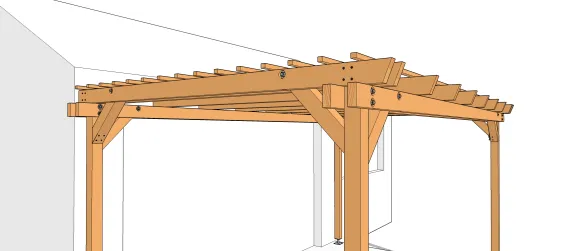

Contemporain 3

En biseau tronqué

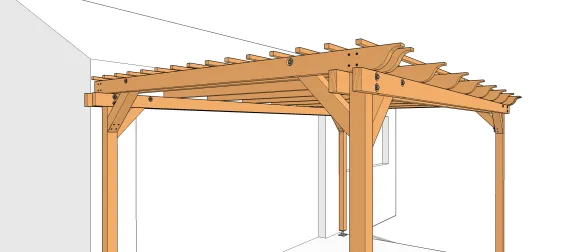

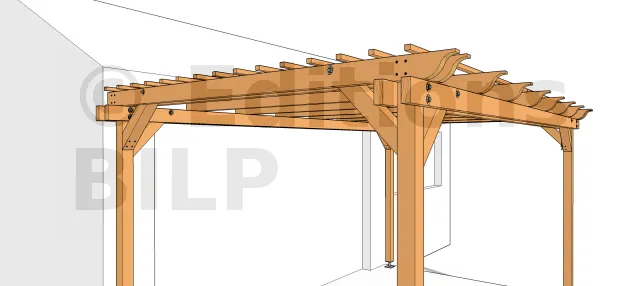

Néo-classique 1

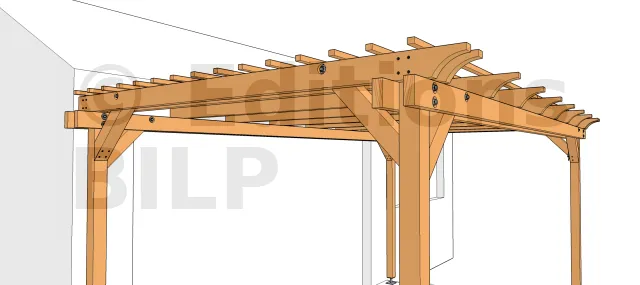

Néo-classique 2
Néo-classique 3

Le façonnage de l’extrémité

Si votre extrémité est composée de lignes droites, il est possible qu’une simple scie égoïne soit suffisante. Mais si l’extrémité comporte des arrondis, la scie sauteuse est l’outil qu’il vous faut. Pour des formes complexes, il est recommandé de réaliser un gabarit en plaque mince.

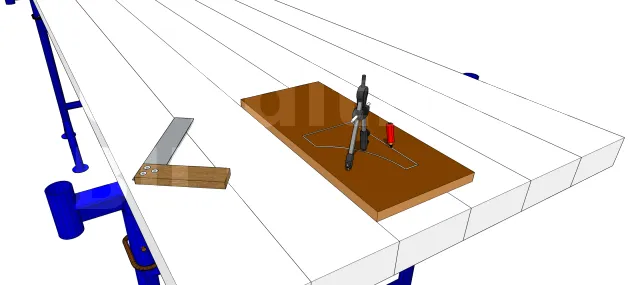

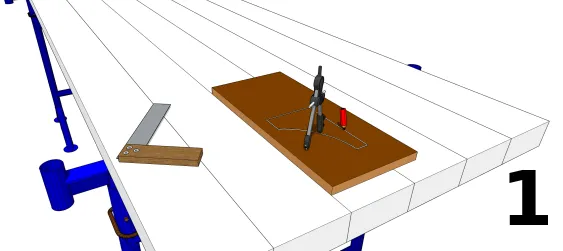

Tracer le profil du gabarit

Avec un compas, une équerre, un simple élément avec la forme désirée et un crayon, tracer la forme de l’extrémité pour obtenir le gabarit.

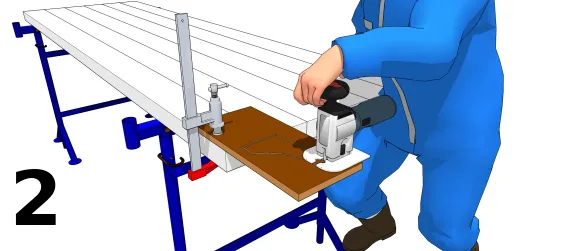

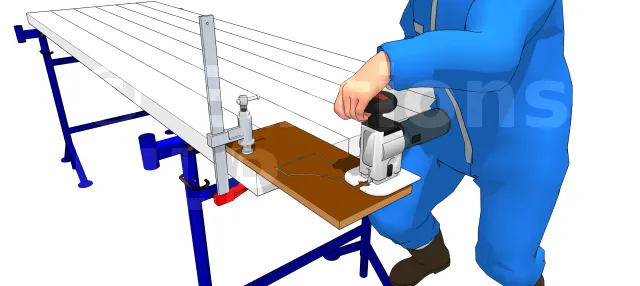

Découper le gabarit

A la scie égoïne pour les formes régulières et à la scie sauteuse pour les arrondies

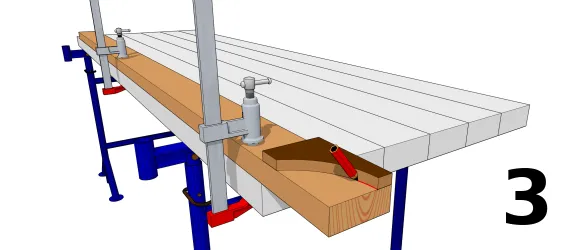

Tracer le profil du gabarit sur le chevron

Poser le gabarit sur le chevron, vérifier les parallélismes des côtés du chevron et du gabarit, tracer au crayon en suivant la forme.

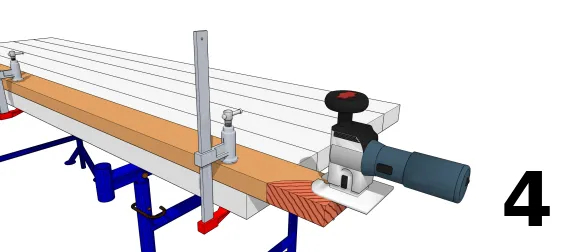

Découper le chevron

Juste en suivant la ligne à la scie sauteuse.

[...]
