Les fixations
Les vis

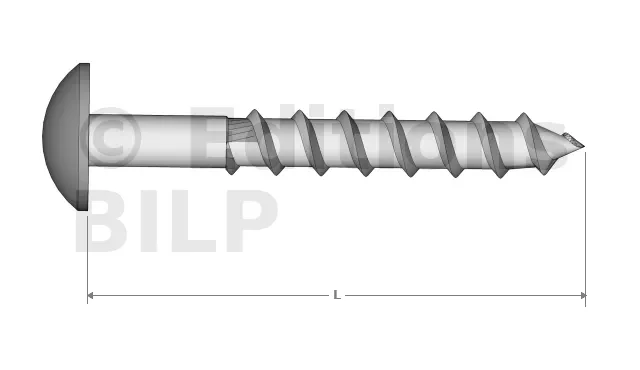

- L : Longueur de la vis
Vis à tête ronde fraisée : on considère la longueur à partir du haut de la partie conique, la partie ronde étant non comprise.
Une vis tient un rôle très important dans une structure de pergola car elle permet de vous faciliter la tâche et d’assurer un bon assemblage des éléments.
Commençons par fixer les pieds de poteaux aux poteaux par des tire-fonds, ensuite des vis à tête plate fraisée pour les pannes sur les poteaux et enfin des vis à tête cruciforme pour les chevrons sur les poutres porteuses. Il faut veiller à ne pas oublier les différents accessoires et finitions de la pergola.
Si au fil du temps vous voulez déplacer la pergola, il est beaucoup plus facile, et sans qu’il n’y ait aucun dommage, de détacher les points de fixation vissés.
Les clous
Parfois aussi appelé "pointe", le clou est un accessoire d’assemblage qui est très utilisé dans le monde de la construction en bois, et aussi parfois pour une pergola.
Mécaniquement, une pointe résiste mieux au cisaillement qu’une vis et l’existence des pointes non lisses permet d’utiliser la pointe aux endroits où la force d’arrachement est importante.
Pour un projet de pergola, on fait souvent appel aux clous pour fixer les bois d’ornement tels que les lattes et les planches de rive. Ensuite, les pointes crantées pour fixer les bras de contreventement aux poteaux et aux pannes ou aux chevrons.
Les chevilles
Une cheville est un élément en plastique, en laiton ou en acier pouvant soutenir des charges légères ou lourdes. Elle sert généralement à fixer un élément (bois, métal) sur un autre matériau (béton).
La cheville est un accessoire d’usage courant dans un projet de pergola surtout pour les deux points suivants :

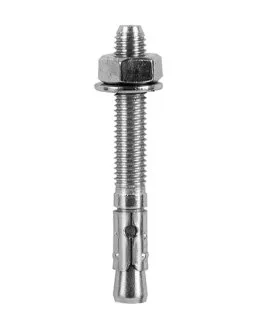

- fixation des pieds de poteaux sur les plots ou dans la dalle en béton. Pour ce faire, la cheville métallique à fixation lourde est la plus adaptée ou aussi des tire-fonds fixés dans une cheville en laiton.
- fixation d’une panne muralière sur une façade. Dans ce cas, il s’agit d’une cheville métallique à fixation lourde (à condition que de grandes dimensions soient disponibles auprès de votre fournisseur).
Les boulons
Un boulon est un élément essentiel dans une construction bois, que ce soit dans une petite, moyenne ou grande construction. Spécialement pour une pergola, plusieurs points d’assemblages doivent faire appel à un boulon :
- la fixation des pannes sur un poteau,
- la fixation d’une panne muralière nécessite l’utilisation d’une tige filetée avec rondelle et écrou,
- la fixation d’un bras de contreventement sur poteau et chevron ou panne. Ce gros renfort est utilisé dans le cas où l’ouvrage se situe dans une zone ventée,
- l’assemblage de panne ou chevron bout à bout pour les grandes portées. Les entures sur les pièces de bois sont alors assemblées par des boulons.
Bref, après la vis, le boulon est le second ami du travailleur de bois. Il peut s’utiliser largement dans les petits comme dans les grands ouvrages.
Les connecteurs métalliques
Nous avons vu ci-dessus la vis, le clou, la cheville et le boulon qui sont utilisés dans une connexion métallique. Un connecteur métallique confère à un assemblage une forte solidité sans avoir recours aux mortaises et tenons bien que la majorité soit visible sans toutefois dégrader pour autant l’esthétique de l’ouvrage.

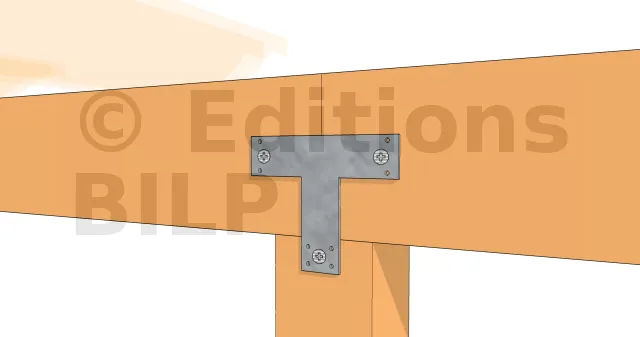

Pour une pergola, on partira toujours de la fixation des poteaux au sol ou à la fondation, ensuite des pannes à ces poteaux et des chevrons à ces pannes. On aura à recourir à des pieds de poteaux, des équerres, des fixations de solives, des pattes de solivages et dans certains cas de connecteurs en T, en L ou ceux à plat.
Les équerres
Dans la construction d’une pergola en bois, il est souvent nécessaire d’assembler des pièces présentant un angle droit. On fait appel dans ce cas aux équerres de fixation qui ont la forme de la lettre "L".
On fait généralement appel à une équerre lors de la fixation des chevrons sur les pannes de façon à ce que les deux pièces soient bien unies entre-elles (voir Mise en place et fixation des chevrons. On utilise dans ce cas une équerre simple mais dans le cas d’une pergola avec couverture légère, il est préférable d’opter pour une équerre renforcée. En règle générale, la hauteur de l’équerre doit correspondre au moins au 3/4 de la largeur de la pièce de bois à fixer.
Les fixations de poteaux
La[...]
