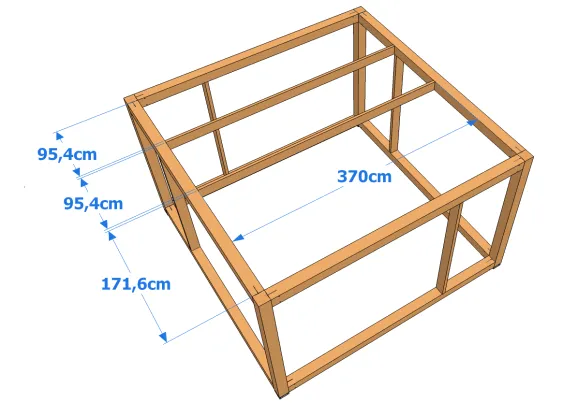

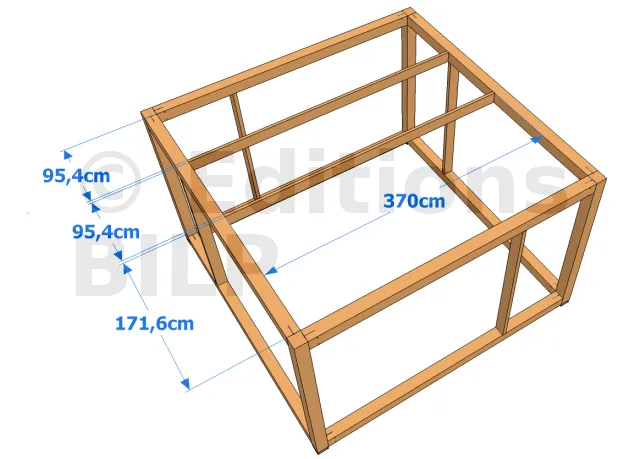

Composition globale de la structure

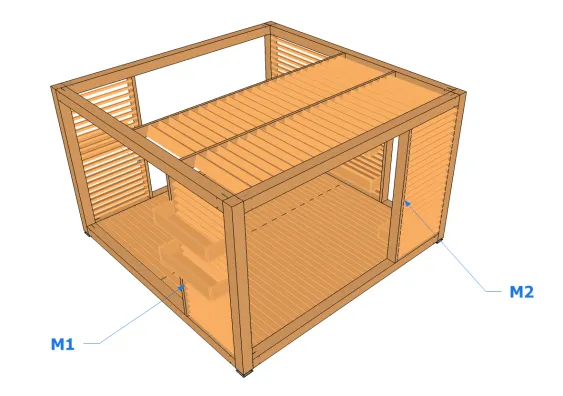

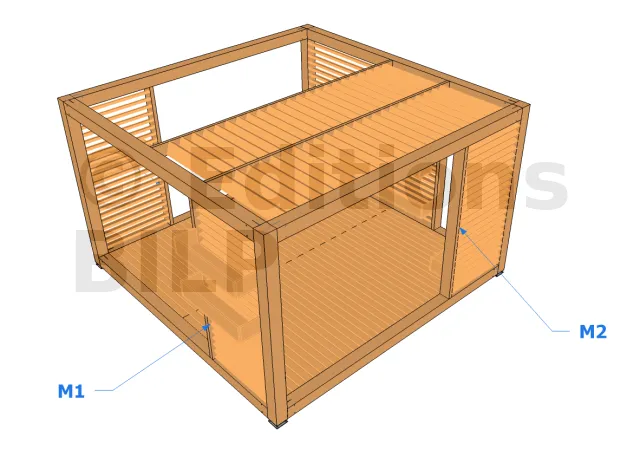

Mur M1 et M2

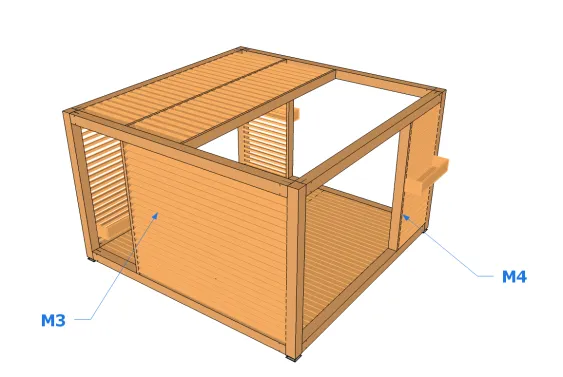

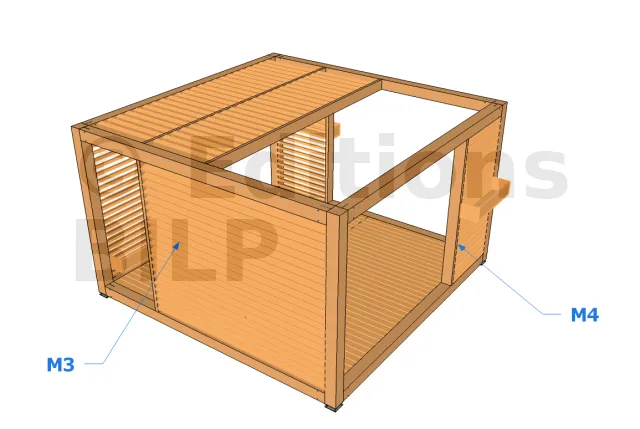

Mur M3 et M4

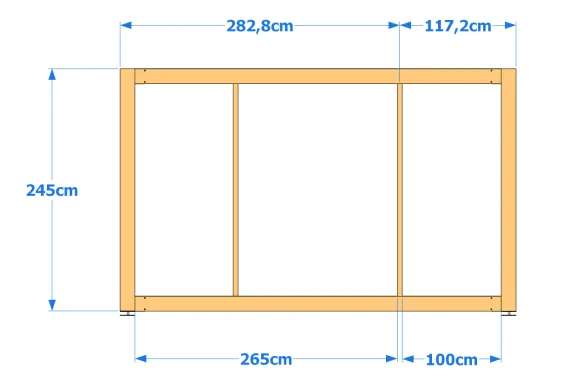

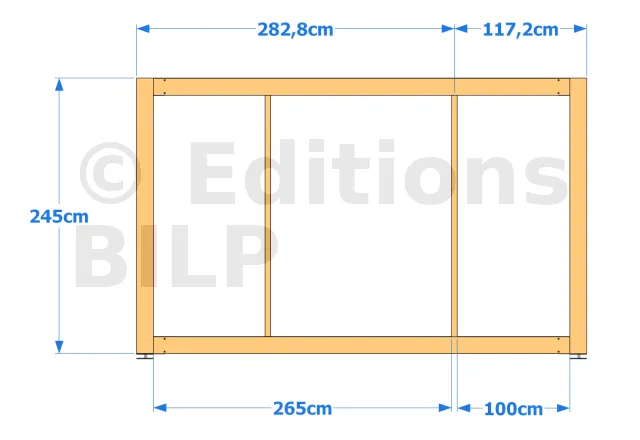

Nomenclature de la façade principale et postérieure
constituant de la façade principale et posterieure
| Id. | Désignation | Section | Longueur [1] | Qté |
|---|---|---|---|---|
| Po1 | Poteau | 15x15 cm | 245 cm | 4 |
| Ptr1 | Poutre | 15x15 cm | 370 cm | 2 |
| Mo1 | Montant | 5x15 cm | 215 cm | 2 |
| V1 | lisse basse | 15x15 cm | 370 cm | 2 |
| - | Voile | 5x15 cm | 100 cm | 42 |

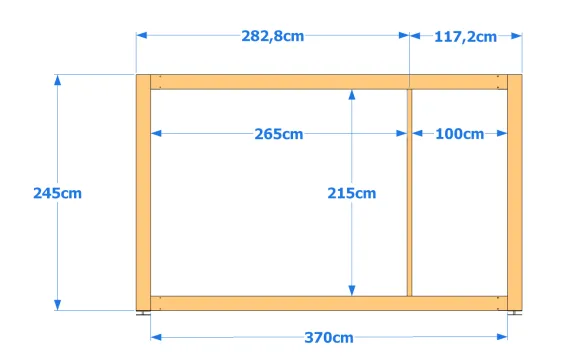

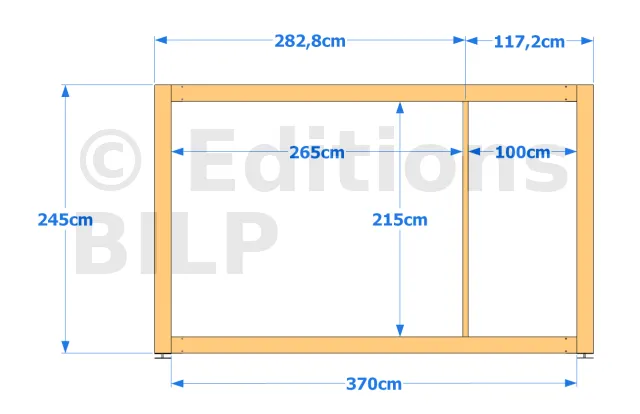

Nomenclature de la façade latérale
Constituant de la façade latérale gauche
Constituant de la façade latérale droite
| Id. | Désignation | Section | Longueur [2] | Qté |
|---|---|---|---|---|
| Ptr2 | Poutre | 15x15cm | 370 cm | 2 |
| Mo2 | Montant | 5x15cm | 215 cm | 2 |
| V2 | lisse basse | 15x15cm | 370 cm | 2 |
| - | Voile | 5x15 cm | 100 cm | 21 |
| - | Voile | 5x15 cm | 265 cm | 21 |
Nomenclature de la toiture : Entretoise, lattes

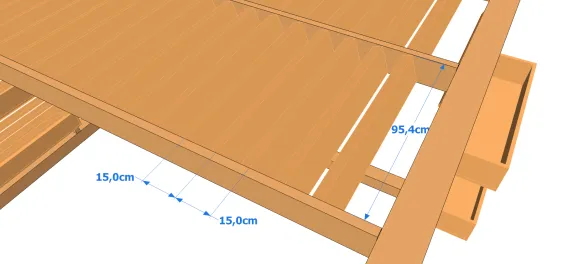

Eléments de la toiture 1
Eléments de la toiture 2
| Id. | Désignation | Section | Longueur [3] | Qté |
|---|---|---|---|---|
| E1 | Entretoise | 3,8x15 cm | 370 cm | 2 |
| - | Lattes | 5x15cm | 95,4 cm | 46 |

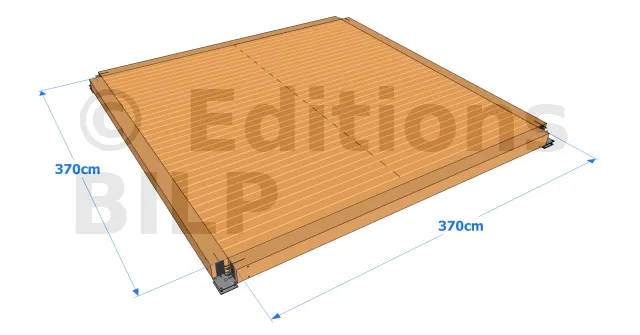

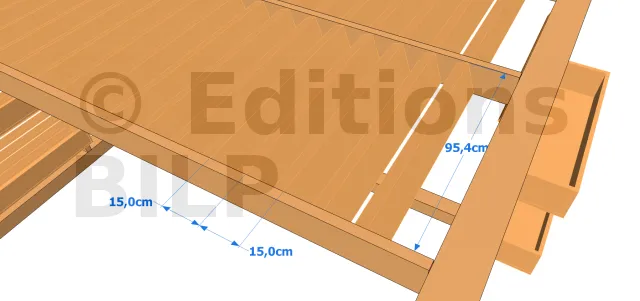

Nomenclature du plancher : Solive, lame

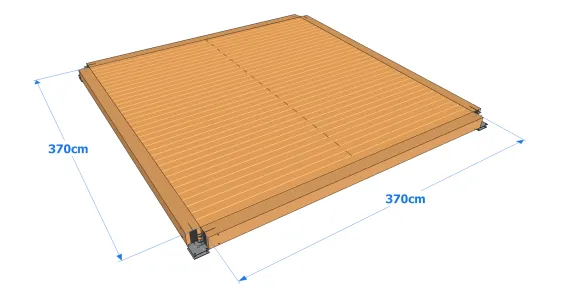

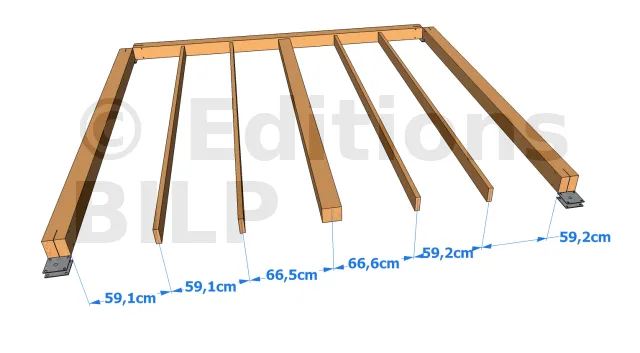

Eléments du plancher 1
Eléments du plancher 2
| Id. | Désignation | Section | Longueur [4] | Qté |
|---|---|---|---|---|
| - | Solive | 3,8x13 cm | 370 cm | 4 |
| - | Solive | 14,8x13 cm | 370 cm | 1 |
| - | Lame Ep= 2 cm | - | - | 13,68 m² |
Accessoire
Accessoire 1
Accessoire 2
| Id. | Désignation | Section | Longueur [5] | Qté |
|---|---|---|---|---|

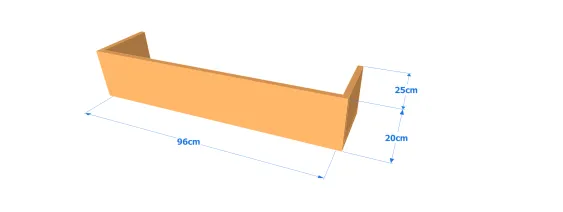

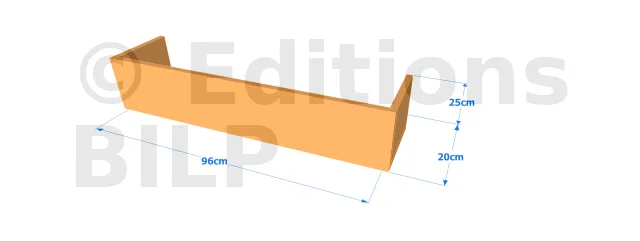

| - | Planche 1 | 2x20cm | 96 cm | 10 |
| - | Planche 2 | 2x20 cm | 25 cm | 12 |

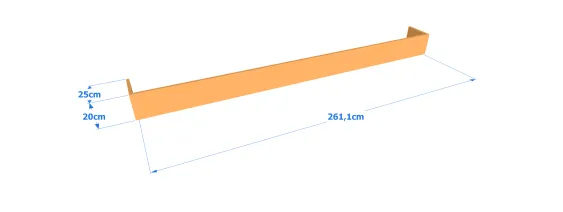

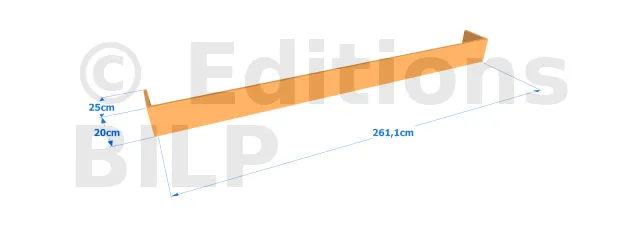

| - | Planche 3 | 2x20 cm | 261,1 cm | 1 |
| - | Planche 4 | 2x25 cm | 261,1 cm | 1 |
