Rondelle isolante avec capuchon

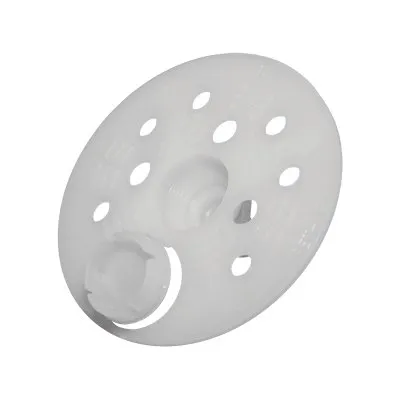

Rondelle isolante utilisée pour fixer le polystyrène EPS (polystyrène expansé) et la laine minérale sur des supports en bois et des substrats en tôles minces.

Les vis ne sont pas fournies avec la rondelle.

  • Conception de la collerette d’appui : méthode de fixation universelle pour les matériaux isolants couramment utilisés sur supports en bois ou tôles d’acier.
  • Collerette d’appui : compatible avec une variété de vis, c’est l’idéal pour fixer des matériaux isolants de différentes épaisseurs.
  • Capuchon intégré à la collerette : prévient la formation de ponts thermiques et assure une connexion étanche.

Substrat approprié

  • Bois C22,
  • Panneau OSB, contre-plaqué,
  • Panneau de fibres de ciment,
  • Tôle d’acier.

Paramètres techniques

ParamètreUnitéTôle d’acier 0,5 / 0,75 mmTôle d’acier 0,5 / 1,25 mmBois, OSB, Panneau de fibres de ciment
Diamètre de la fixation dw [mm] 4.8 4.8 5.0 / 6.0
Diamètre de la plaque Dk [mm] 64 64 64
Matériau de la fixation Polyamide PA (TD060)
Polypropylene PP (TDP060)
Matériau des vis Acier galvanisé

Résistance de calcul à la traction

Type de substratÉpaisseur du substrat [mm]Désignation du connecteurRésistance de calcul [kN]Désignation du connecteurRésistance de calcul [kN]
Tôle d’acier 0,50 mm - TD + Vis autotaraudeuse pour la fixation thermique et d’étanchéité des toits plats sur tôles et bois / TDP + Vis autotaraudeuse pour la fixation thermique et d’étanchéité des toits plats sur tôles et bois 0,40 / 0,40 TD + Vis autoperceuse pour tôles profilées en acier 0,50 / 1,25 mm / ->https://boutique.bilp.fr/11067--ron...] + Vis autoperceuse pour tôles profilées en acier 0,50 / 1,25 mm 0,34 / 0,34
Tôle d’acier 0,75 mm - TD + Vis autotaraudeuse pour la fixation thermique et d’étanchéité des toits plats sur tôles et bois / TDP + Vis autotaraudeuse pour la fixation thermique et d’étanchéité des toits plats sur tôles et bois 0,66 / 0,66 TD + Vis autoperceuse pour tôles profilées en acier 0,50 / 1,25 mm / TDP + Vis autoperceuse pour tôles profilées en acier 0,50 / 1,25 mm 0,92 / 0,92
Tôle d’acier 0,88 mm - TD + Vis autotaraudeuse pour la fixation thermique et d’étanchéité des toits plats sur tôles et bois / TDP + Vis autotaraudeuse pour la fixation thermique et d’étanchéité des toits plats sur tôles et bois 1,11 / 1,13 TD + Vis autoperceuse pour tôles profilées en acier 0,50 / 1,25 mm / TDP + Vis autoperceuse pour tôles profilées en acier 0,50 / 1,25 mm 1,11 / 1,44
Tôle d’acier 1,00 mm - - - TD + Vis autoperceuse pour tôles profilées en acier 0,50 / 1,25 mm / TDP + Vis autoperceuse pour tôles profilées en acier 0,50 / 1,25 mm 1,11 / 1,84
Tôle d’acier 1,25 mm - - - TD + Vis autoperceuse pour tôles profilées en acier 0,50 / 1,25 mm / TDP + Vis autoperceuse pour tôles profilées en acier 0,50 / 1,25 mm 1,11 / 1,84
Bois C22 25 TD + Vis bois à tête fraisée diamètre : 5,0mm / TDP + Vis bois à tête fraisée diamètre : 5,0mm 1,19 / 2,08 - -
Bois C22 30 - - TD + Vis bois à tête fraisée diamètre : 6,0mm / TDP + Vis bois à tête fraisée diamètre : 6,0mm 2,08 / 2,47
Panneau OSB 12.5 TD + Vis bois à tête fraisée diamètre : 5,0mm / TDP + Vis bois à tête fraisée diamètre : 5,0mm 0,84 / 0,84 TD + Vis bois à tête fraisée diamètre : 6,0mm / TDP + Vis bois à tête fraisée diamètre : 6,0mm 0,95 / 0,95
Panneau OSB 18 TD + Vis bois à tête fraisée diamètre : 5,0mm / TDP + Vis bois à tête fraisée diamètre : 5,0mm 1,19 / 1,26 TD + Vis bois à tête fraisée diamètre : 6,0mm / TDP + Vis bois à tête fraisée diamètre : 6,0mm 1,38 / 1,38
Panneau de fibre de ciment 12.5 TD + Vis bois à tête fraisée diamètre : 5,0mm / TDP + Vis bois à tête fraisée diamètre : 5,0mm 0,86 / 0,86 TD + Vis bois à tête fraisée diamètre : 6,0mm / TDP + Vis bois à tête fraisée diamètre : 6,0mm 0,86 / 0,86
