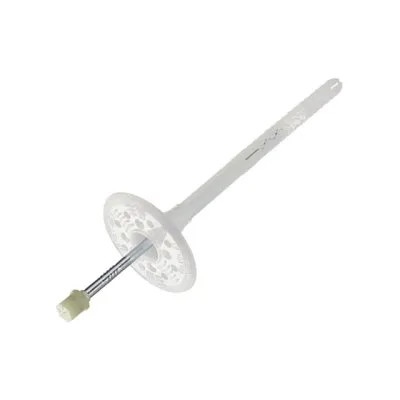

Cheville d’isolation à frapper avec clou métal - grande (...)

Cheville d’isolation à frapper avec clou métal - grande profondeur d’ancrage

Fixation de l’isolation en polystyrène extrudé (XPS), polystyrène expansé (PSE) et laines minérales.

Propriétés

  • Embout du clou recouvert de polyamide : réduction de la conductivité thermique, ce qui permet de protéger le clous contre la corrosion.
  • Collerette d’appui rigide dotée de plusieurs poches et saillies offrant une grande adhérence de la cheville avec son support.
  • Zone d’expansion allongée : pour un montage sûr et stable dans le substrat.

Supports adaptées


Béton
Béton
Brique céramique pleine
Brique céramique pleine
Brique en silice plein
Brique en silice plein
Brique céramique perforée
Brique céramique perforée
Béton cellulaire autoclavé
Béton cellulaire autoclavé
Bloc de béton léger lac
Bloc de béton léger lac


Dimensions
RéférencesDimensions (dk x lk [mm])Epaisseur maximale des pièces à fixer (tfix [mm])
Nouvelle construction (Ttol couche adhésive de 10mm pris en compte) Rénovation (Ttol couche adhésive de 10mm pris en compte + 20 mm ancien enduit)
sans fraisage avec fraisage sans fraisage avec fraisage
LFMG10140(200) 10x140 60 80 40 60
LFMG10160(200) 10x160 80 100 60 80
LFMG10180(200) 10x180 100 120 80 100
LFMG10200(200) 10x200 120 140 100 120
LFMG10220(100) 10x220 140 160 120 140
LFMG10260(100) 10x260 180 200 160 180
LFMG10300(100) 10x300 220 240 200 220

Valeurs caractéristiques selon supports - Résistance à la traction

catégorie du substratType de substratDensité [kg/dm3]Résistance caractéristique [kN]
A Béton C12/15 ≥2,25 0,65
A Béton C20/25-C50/60 ≥2,30 0,90
B Brique céramique pleine ≥2,00 0,75
B Brique de silice pleine ≥2,00 0,75
C Brique de silice creuse ≥1,60 0,50
C Brique céramique creuse ≥1,20 0,40
C Porotherm 25 ≥0,80 0,40
D Beton cellulaire leger LAC ≥0,88 0,75
E Beton cellulaire autoclave AAC 2 ≥0,35 0,40
E Beton cellulaire autoclave AAC 7 ≥0,65 0,50
