BOAX-II M10-132/50 A4 - Réf. BOAXII10060050A4

Référence
BOAXII10060050A4
Fabrication
Française
Matériau
Acier inoxydable A4 suivant NF EN 10088
Marque
SIMPSON Strong-Tie
Epaisseur maximale des pièces à fixer (tfix)
50mm
Longueur filetage (F)
87mm
Diamètre maximal pièces à fixer (df)
12mm
Profondeur d’ancrage (hef)
60mm
Diamètre perçage x profondeur minimale perçage (d0 x h1)
10x75mm

Goujon d’ancrage - Inox A4 (BOAX-II A4)

Système de fixation par expansion pour charges moyennes en inox.

Caractéristiques

Agréments techniques :ETA-08/0276 ;
Déclarations de performance :FR-DoP-e08/0276

Matière

Acier inoxydable A4 suivant NF EN 10088.

Avantages

Pose simple et rapide : profondeur d’ancrage réduit ; Ø du filetage = Ø de perçage,
Filetage sur toute la longueur,
Filetage protégé lors de la pose : point de frappe.

Applications

Support

Béton fissuré,
Béton non fissuré,
Pierre naturelle dense.

Domaines d’utilisation

Fixation de structures bois : sabots de charpentes, ...
Fixation de profils métalliques : garde-corps, consoles et chemins de câbles,
Fixation de charges statiques ou quasi-statiques : portails et machines.

Données techniques

Dimensions

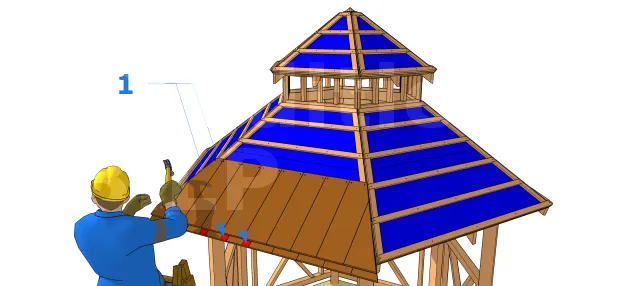

Pose des autres rangées

(1) Dépassement de la partie inférieure de la première rangée

La pose de la deuxième rangée se fait à joints croisés et couvre complètement la précédente. Elle dépasse de 1 à 2 cm de plus la partie inférieure de la première rangée.
Les autres rangées de bardeaux sont posées de la même manière sur les liteaux tout en respectant la pose à joints croisés des bardeaux de bois.

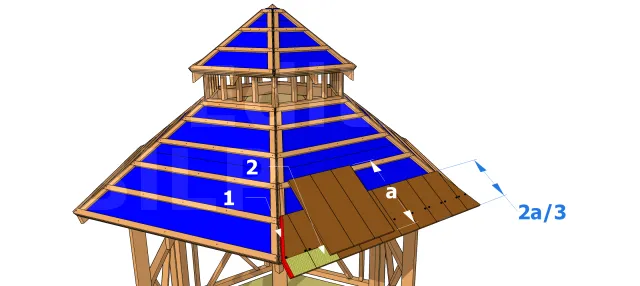

La pose de la première rangée

(1) Dépassement de la toiture sur les côtés
(2) Dépassement de la toiture de devant
a : longueur du bardeau

La première rangée de bardeaux (ou doublis de départ) est clouée sur le liteau doublé (ou posé verticalement) le long de la partie inférieure de la toiture. Respectez un dépassement de toiture de 2 cm sur les côtés et 2a/3 cm sur le devant.

Références	Code article	Diamètre [mm]	Longueur [L] [mm]	Ep. max pce à fixer [tfix] [mm]	Longueur du filetage [F] [mm]	Ø max. pce à fixer [df] [mm]	Prof. d’ancrage [hef] [mm]	Ø perçage x prof. mini perçage [d0 x h1] [mm]
BOAX-II M8-72/10 A4	BOAXII08045010A4	8	72	10	32	9	45	8x60
BOAX-II M8-92/30 A4	BOAXII08045030A4	8	92	30	52	9	45	8x60
BOAX-II M8-112/50 A4	BOAXII08045050A4	8	112	50	72	9	45	8x60
BOAX-II M10-92/10 A4	BOAXII10060010A4	10	92	10	47	12	60	10x75
BOAX-II M10-102/20 A4	BOAXII10060020A4	10	102	20	57	12	60	10x75
BOAX-II M10-112/30 A4	BOAXII10060030A4	10	112	30	67	12	60	10x75
BOAX-II M10-132/50 A4	BOAXII10060050A4	10	132	50	87	12	60	10x75
BOAX-II M12-103/5 A4	BOAXII12070005A4	12	103	5	53	14	70	12x90
BOAX-II M12-118/20 A4	BOAXII12070020A4	12	118	20	68	14	70	12x90
BOAX-II M12-128/30 A4	BOAXII12070030A4	12	128	30	78	14	70	12x90
BOAX-II M12-148/50 A4	BOAXII12070050A4	12	148	50	98	14	70	12x90
BOAX-II M12-163/65 A4	BOAXII12070065A4	12	163	65	113	14	70	12x90
BOAX-II M16-138/20 A4	BOAXII16085020A4	16	138	20	80	18	85	16x110
BOAX-II M16-168/50 A4	BOAXII16085050A4	16	168	50	110	18	85	16x110

*Références non-couvertes par ETA-08/0276 ;.

Charges de service - béton fissuré

Références	Béton fissuré								Moment de flexion [Mrds] [Nm]
	Traction (1-2) [Nrec] [kN]				Cisaillement (1-3) [Vrec] [kN]
	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60
BOAX-II M8-72/10 A4	2	2.2	2.4	2.5	5.2	6.3	6.3	6.3	10.5
BOAX-II M8-92/30 A4	2	2.2	2.4	2.5	5.2	6.3	6.3	6.3	10.5
BOAX-II M8-112/50 A4	2	2.2	2.4	2.5	5.2	6.3	6.3	6.3	10.5
BOAX-II M10-92/10 A4	3.6	3.9	4.3	4.6	9.7	9.7	9.7	9.7	21.4
BOAX-II M10-102/20 A4	3.6	3.9	4.3	4.6	9.7	9.7	9.7	9.7	21.4
BOAX-II M10-112/30 A4	3.6	3.9	4.3	4.6	9.7	9.7	9.7	9.7	21.4
BOAX-II M10-132/50 A4	3.6	3.9	4.3	4.6	9.7	9.7	9.7	9.7	21.4
BOAX-II M12-103/5 A4	4.8	5.2	5.7	6.1	14.3	14.3	14.3	14.3	37.6
BOAX-II M12-118/20 A4	4.8	5.2	5.7	6.1	14.3	14.3	14.3	14.3	37.6
BOAX-II M12-128/30 A4	4.8	5.2	5.7	6.1	14.3	14.3	14.3	14.3	37.6
BOAX-II M12-148/50 A4	4.8	5.2	5.7	6.1	14.3	14.3	14.3	14.3	37.6
BOAX-II M12-163/65 A4	4.8	5.2	5.7	6.1	14.3	14.3	14.3	14.3	37.6
BOAX-II M16-123/5 A4	9.5	10.5	11.4	12.2	26.9	26.9	26.9	26.9	95.2
BOAX-II M16-138/20 A4	9.5	10.5	11.4	12.2	26.9	26.9	26.9	26.9	95.2
BOAX-II M16-168/50 A4	9.5	10.5	11.4	12.2	26.9	26.9	26.9	26.9	95.2

* Références non-couvertes par ETA-08/0276

Goujon d’ancrage Inox A4 (FM-753 A4)

Le goujon d’ancrage FM-753 A4 en diamètre M8 à M16 est une solution de fixation efficace d’éléments sur support béton non fissuré ou pierre en extérieur.

Caractéristiques

Matière

Acier inoxydable A4.

Avantages

Gains de temps :

Expansion immédiate,
Montage au travers de l’élément à fixer, Ø de perçage = Ø de cheville,
Ecrou et rondelle prémontés,
Gamme large.

Performances :

Six dents et bords anti glissement pour une plus grande adhérence aux parois du perçage,
Grande épaisseur des trois segments expansibles.

Application

Domaines d’utilisation

Fixations structurelles,
Façades,
Garde-corps,
Sabots de charpente.

Supports

Béton non fissuré,
Pierre naturelle.

Données techniques

Dimensions

Références	Référence produit	Dimensions [ØxL] [mm]	Ep. max [tfix,max] pce à fixer avec prof. d’ancrage standard [hef,STD] [mm]	Ep. max [tfix,max] pce à fixer avec prof. d’ancrage réduite [hef,RED] [mm]	Ø max perçage pce à fixer [df] [mm]	Ø perçage [do] x profondeur [h1] dans le support [mm]	Profondeur d’ancrage mini [hef] [mm]
7532000806500	FM-753 A4	M8x65	7	15	9	8x60	40
7532000807500	FM-753 A4	M8x75	15	25	9	8x60	40
7532000809000	FM-753 A4	M8x90	30	40	9	8x60	40
7532001007500	FM-753 A4	M10x75	5	20	12	10x70	50
7532001009000	FM-753 A4	M10x90	20	35	12	10x70	50
7532001012000	FM-753 A4	M10x120	50	65	12	10x70	50
7532001210000	FM-753 A4	M12x100	10	25	14	12x85	60
7532001211000	FM-753 A4	M12x110	20	35	14	12x85	60
7532001213500	FM-753 A4	M12x135	45	60	14	12x85	60
7532001617500	FM-753 A4	M16x175	60	80	18	16x115	85

Valeurs de calcul

Références	Référence produit	Dimensions [ØxL] [mm]	Valeurs de calcul - ancrage seul - sans distances aux bords
			Valeurs de calcul - Béton non-fissuré (3)
			Traction - NRd (1)				Cisaillement - VRd (1-2)				Moment de flexion MRd [Nm]
			C20/25 [kN]	C30/37 [kN]	C40/50 [kN]	C50/60 [kN]	C20/25 [kN]	C30/37 [kN]	C40/50 [kN]	C50/60 [kN]
7532000806500	FM-753 A4	M8x65	5	5.85	6.6	7.1	8.3	-	-	-	18.04
7532000807500	FM-753 A4	M8x75	5	5.85	6.6	7.1	8.3	-	-	-	18.04
7532000809000	FM-753 A4	M8x90	5	5.85	6.6	7.1	8.3	-	-	-	18.04
7532001007500	FM-753 A4	M10x75	8	9.76	11.28	12.4	11.6	-	-	-	36.84
7532001009000	FM-753 A4	M10x90	8	9.76	11.28	12.4	11.6	-	-	-	36.84
7532001012000	FM-753 A4	M10x120	8	9.76	11.28	12.4	11.6	-	-	-	36.84
7532001210000	FM-753 A4	M12x100	15.2	18.544	21.432	23.56	20.6	20.6	20.6	20.6	63.9
7532001211000	FM-753 A4	M12x110	15.2	18.544	21.432	23.56	20.6	20.6	20.6	20.6	63.9
7532001213500	FM-753 A4	M12x135	15.2	18.544	21.432	23.56	20.6	20.6	20.6	20.6	63.9
7532001617500	FM-753 A4	M16x175	23.3	28.426	32.853	36.115	38.4	38.4	38.4	20.6	162.4

1. Les charges publiées sont calculées à partir des coefficients partiels de sécurité issus des ETE. Ces charges sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de s ≥ 15 cm (tous diamètres) ou de s ≥ 10 cm, si leur diamètre est inférieur ou égal à 10 mm.
2. Les charges au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture en bord de dalle doit être vérifiée conformément à l’ETAG001, annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm2 (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Mise en œuvre

Percez le support

Nettoyez le trou

Enfoncez le goujon

Serrez le goujon

Données de montage

Références	Référence produit	Dimensions [ØxL] [mm]	Ø perçage [d0] [mm]	Prof. min. de perçage [h1] [mm]	Ø perçage dans pce à fixer (au travers) [df] [mm]	Ouverture de clé sur plat [SW] [mm]	Couple de serrage [Tinst] [Nm]	Prof. ancrage [hef] [mm	Ep. mini du support [hmin] [mm]
7532000806500	FM-753 A4	M8x65	8	60	9	13	15	40	100
7532000807500	FM-753 A4	M8x75	8	60	9	13	15	40	100
7532000809000	FM-753 A4	M8x90	8	60	9	13	15	40	100
7532001007500	FM-753 A4	M10x75	10	70	12	17	25	50	100
7532001009000	FM-753 A4	M10x90	10	70	12	17	25	50	100
7532001012000	FM-753 A4	M10x120	10	70	12	17	25	50	100
7532001210000	FM-753 A4	M12x100	12	85	14	19	50	60	120
7532001211000	FM-753 A4	M12x110	12	85	14	19	50	60	120
7532001213500	FM-753 A4	M12x135	12	85	14	19	50	60	120
7532001617500	FM-753 A4	M16x175	16	115	18	24	100	85	170

Distances entraxe et aux bords

Références	Référence produit	Dimensions [ØxL] [mm]	Distance au bord mini [cmin] [mm]	Dist. entraxes mini [smin] [mm]	Distance au bord caractéristique [ccr,N] [mm	Distance entraxes caractéristique [scr,N] [mm]
7532000806500	FM-753 A4	M8x65	60	60	60	120
7532000807500	FM-753 A4	M8x75	60	60	60	120
7532000809000	FM-753 A4	M8x90	60	60	60	120
7532001007500	FM-753 A4	M10x75	75	75	75	150
7532001009000	FM-753 A4	M10x90	75	75	75	150
7532001012000	FM-753 A4	M10x120	75	75	75	150
7532001210000	FM-753 A4	M12x100	90	90	90	180
7532001211000	FM-753 A4	M12x110	90	90	90	180
7532001213500	FM-753 A4	M12x135	90	90	90	180
7532001617500	FM-753 A4	M16x175	130	130	130	260

Installation
Lors de l’application du couple de serrage, le cône remonte dans la bague d’expansion qui provoque une rupture des segments en s’ouvrant et viennent se plaquer contre la paroi, entraînant ainsi une adhérence par frottement sur le matériau support.Il en résulte un ancrage par expansion par vissage à couple contrôlé.

Références	Ø perçage [d0] [mm]	Prof. perçage [h1] [mm]	Ø perçage dans pce à fixer (au travers) [df] [mm]	Ouverture de clé sur plat [SW]	Couple de serrage [Tinst] [Nm]	Prof. ancrage [hef] [mm]	Dist. entraxe caract. (5) [scr,N] [mm]	Dist. entraxes mini [smin] [mm]	Dist. au bord caract. [ccr,N] [mm]	Dist. au bord mini [cmin] [mm]	Ep. mini du support [hmin] [mm]
BOAX-II M8-72/10 A4	8	60	9	13	20	45	135	50	68	50	100
BOAX-II M8-92/30 A4	8	60	9	13	20	45	135	50	68	50	100
BOAX-II M8-112/50 A4	8	60	9	13	20	45	135	50	68	50	100
BOAX-II M10-92/10 A4	10	75	12	17	35	60	180	55	90	50	120
BOAX-II M10-102/20 A4	10	75	12	17	35	60	180	55	90	50	120
BOAX-II M10-112/30 A4	10	75	12	17	35	60	180	55	90	50	120
BOAX-II M10-132/50 A4	10	75	12	17	35	60	180	55	90	50	120
BOAX-II M12-103/5 A4	12	90	14	19	70	70	210	60	105	55	140
BOAX-II M12-118/20 A4	12	90	14	19	70	70	210	60	105	55	140
BOAX-II M12-128/30 A4	12	90	14	19	70	70	210	60	105	55	140
BOAX-II M12-148/50 A4	12	90	14	19	70	70	210	60	105	55	140
BOAX-II M12-163/65 A4	12	90	14	19	70	70	210	60	105	55	140
BOAX-II M16-123/5 A4	16	110	18	24	120	85	255	70	128	85	170
BOAX-II M16-138/20 A4	16	110	18	24	120	85	255	70	128	85	170
BOAX-II M16-168/50 A4	16	110	18	24	120	85	255	70	128	85	170
