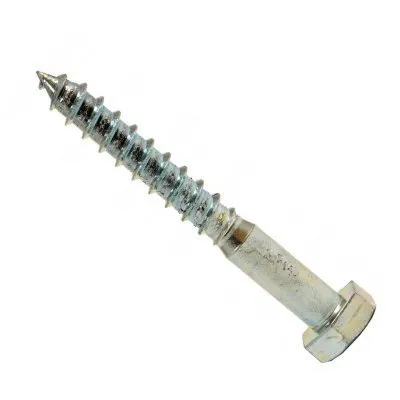

Tirefond - Réf. LAG08050RP
Tirefonds

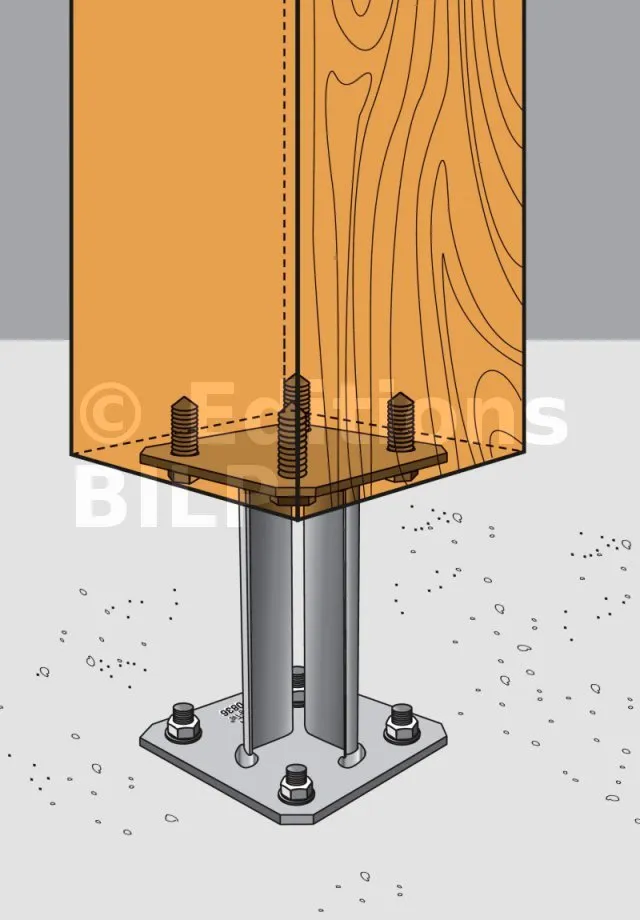

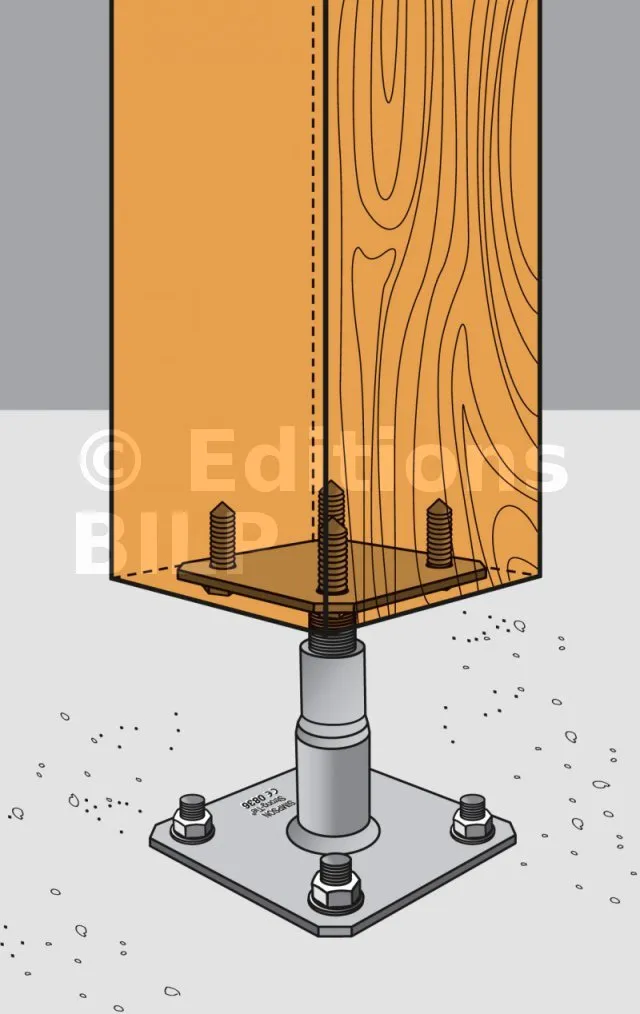

Les tirefonds LAG permettent la fixation de platines métalliques sur éléments bois. Ils s’utilisent en général pour la fixation de poteaux sur pieds de poteaux, équerres sur fermettes, etc.
Caractéristiques :
Déclaration de performance (DoP) :fr-dop-h17-0025.pdf
Matière :
- Acier électrozingué.
Avantages :
- Pas de pré-perçage.
- Serrage efficace grâce au filetage partiel.
- Tête hexagonale pour une fixation parfaite.
Applications :
Support :
- Bois massif, bois composite.
Domaines d’utilisation
- Fixation dans des éléments en bois.
Fixation :
- Fixation des éléments bois (chevrons, solives, poteaux, etc) sur platines métalliques.
Dimensions :
Ignorez cette étape dans le cas des chevilles plastiques.
Les goujons ou tige filetées doivent dépasser de 20mm environ.
| Références | Dimensions [mm] | |||||
|---|---|---|---|---|---|---|
| Diamètre | Longueur | da | d1 | lg | Embout | |
| LAG08035 | 8 | 35 | 13 | 5.5 | 21 | SW13 |
| LAG08050 | 8 | 50 | 13 | 5.5 | 30 | SW13 |
| LAG10080 | 10 | 80 | 17 | 7 | 48 | SW17 |
| LAG12050 | 12 | 50 | 19 | 8.5 | 30 | SW19 |
| LAG08050RP | 8 | 50 | 13 | 5.5 | 30 | SW13 |
| LAG10080RP | 10 | 80 | 17 | 7 | 48 | SW17 |
Valeurs caractéristiques
| Références | Propriétés caractéristiques du produit | |||
|---|---|---|---|---|
| Moment élastique caractéristique – My,k [My.k] [Nm] | Paramètre d’arrachement caractéristique- fax,k,90° [fax.k.90°] [N/mm²] | Paramètre d’enfoncement de la tête caractéristique - fhead,k [fhead.k] [N/mm²] | Résistance caractéristique en traction - ftens,k [ftens.k] [kN] | |
| LAG08035 | 16400 | 3.6 | 12.6 | 11.8 |
| LAG08050 | 16400 | 3.6 | 12.6 | 11.8 |
| LAG10080 | 21495 | 5.2 | 15.2 | 18.9 |
| LAG12050 | 66836 | 5.2 | 19.1 | 34.2 |
| LAG08050RP | 16400 | 3.6 | 12.6 | 11.8 |
| LAG10080RP | 21495 | 5.2 | 15.2 | 18.9 |
