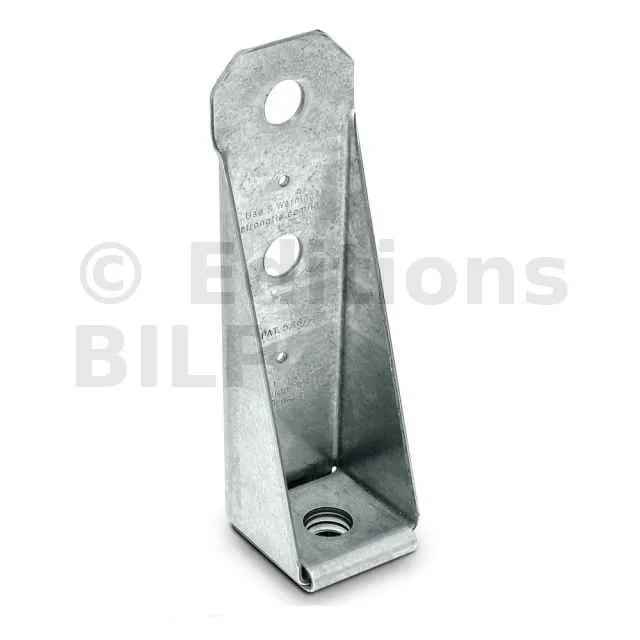

Ancrage pour montant d’ossature 64x220x57mm épaisseur 2.5mm - Réf. HD3B
L’ancrage HD3B est utilisé pour transférer les efforts de traction à travers les planchers, pour ancrer les pannes à la maçonnerie ou au béton. La distance réglementaire du boulon au bord du bois est donnée par la hauteur E1. Fabriqué sans soudure ce qui assure de meilleures performances.
-
RéférenceHD3B
-
Epaisseur2.5mm
-
FabricationFrançaise
-
MatériauAcier galvanisé G90 SS (grade 33) suivant ASTM A-653
-
MarqueSIMPSON Strong-Tie
-
Perçages Aile B1Ø16
-
Perçages Aile A2Ø16
-
Epaisseur (D)11mm
-
Profondeur (E)33mm
-
Largeur64mm
-
Hauteur (F)64mm
-
Hauteur (G)123mm
Caractéristiques
Déclarations de performance : FR-DoP-e07/0285
Agréments techniques : ETA-07/0285
Matière
- Acier galvanisé G90 SS (grade 33) suivant ASTM A-653,
- Epaisseur de la base : 11 mm,
- Epaisseur du corps : 2,5 mm.
Avantages
- Peut être utilisé par paire sur poteau,
- Ancrage de faible largeur utilisable sur montants d‘ossature de largeur 45 mm,
- Permet d‘ancrer solidement le mur ossature bois au sol (préconisé en zone sismique),
- Renforce la connexion montant - lisse basse en empêchant le soulèvement du montant : ainsi, la dissipation d‘énergie dans le panneau s‘effectue au niveau du couturage.
Applications
Support
- Porteur : bois, béton,
- Porté : bois.
Domaines d’utilisation
- Montants ossature bois
Dimensions

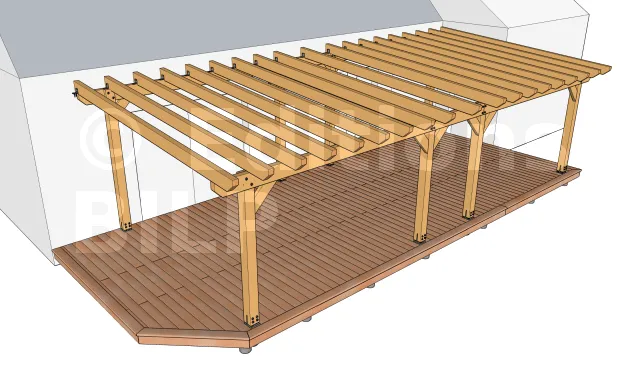

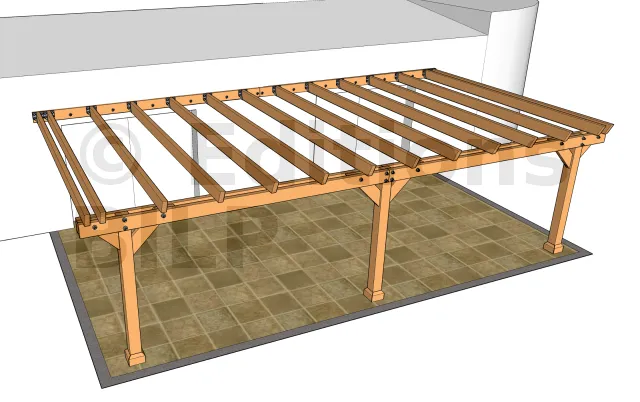

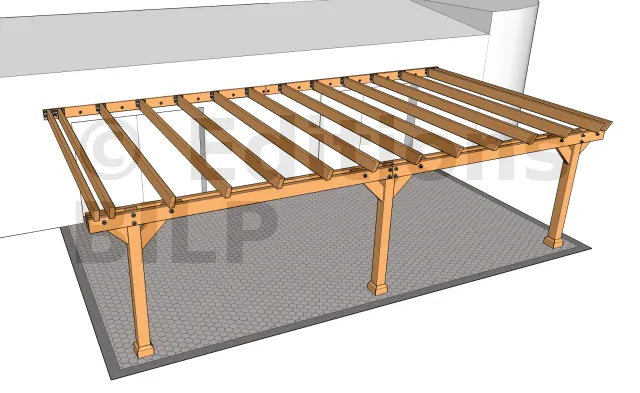

Sur une plateforme existante, cette pergola vient ajouter son esthétisme à l’ensemble de la propriété.
Cette pergola autoportante arrondie est placée directement sur une pelouse. Les occupants pourront amener et enlever la table et les chaises quand ils le souhaitent.
La pergola est fixée sur la pelouse avec des pieds de poteaux à ancrer ou des pieds de poteaux à visser sur des plots en béton. Pour disposer convenablement les ancres sur le sol, voir la technique d’implantation.
Pour bien réussir à placer les poteaux convenablement, il faut s’assurer de l’équerrage des pieds de poteaux.

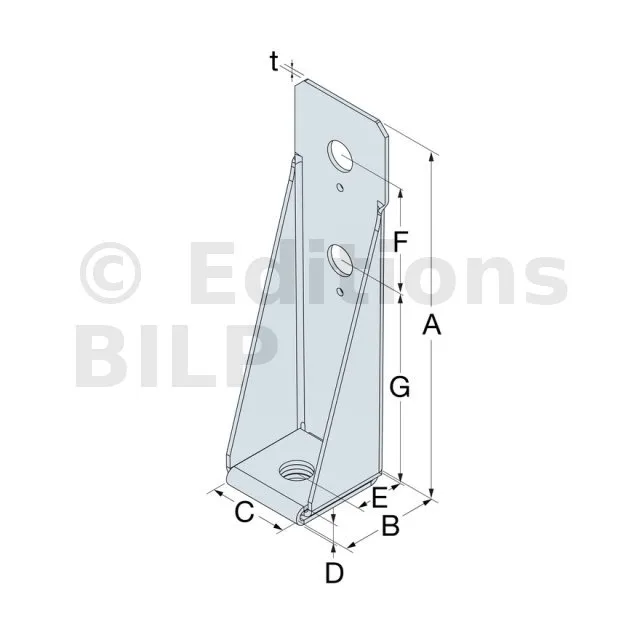

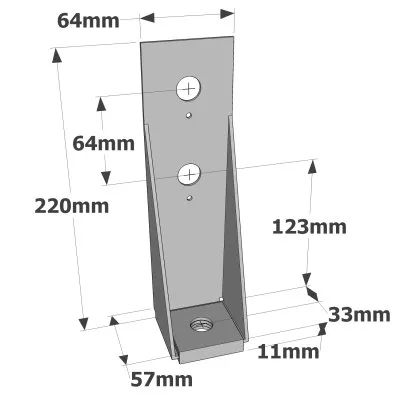

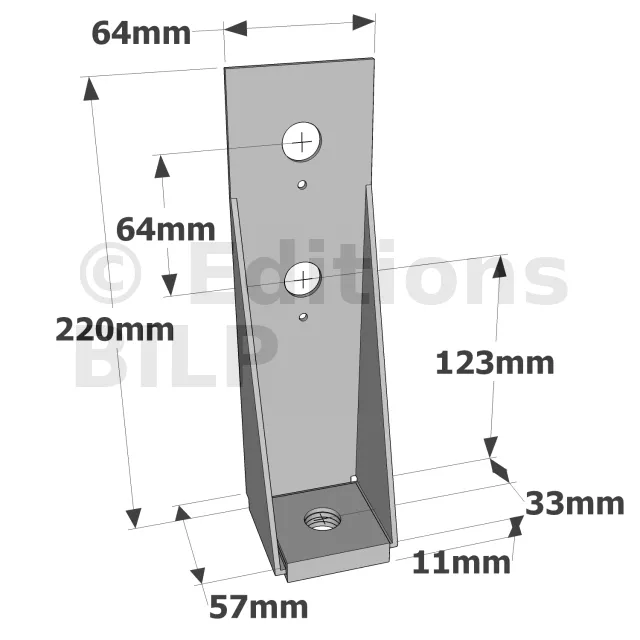

| Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | Ø16 | Ø16 | |
| HD3B | 220 | 57 | 64 | 11 | 33 | 64 | 123 | 2 | 1 |
Performances du produit
Sur une plateforme existante, cette pergola vient ajouter son esthétisme à l’ensemble de la propriété.
| Références | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||
|---|---|---|---|---|---|
| Aile A | Aile B | R1.k | |||
| Qté | Type | Qté | Type | ||
| HD3B | 2 | Ø16 | 1 | Ø16 | 15.6 |
Pour poteau de section ≥ 100x100mm
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Support béton :
- Cheville mécanique : goujons WA M16-110/5,
- Ancrage chimique : résine AT-HP + tige filetée LMAS M16-170/20.

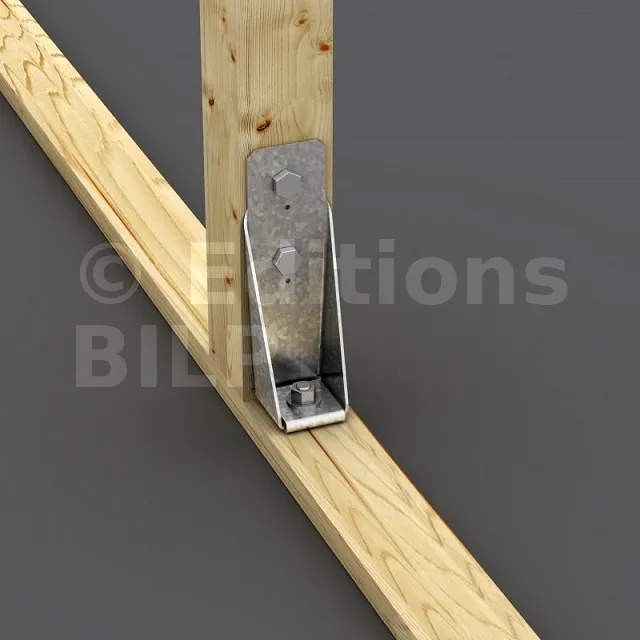

Installation

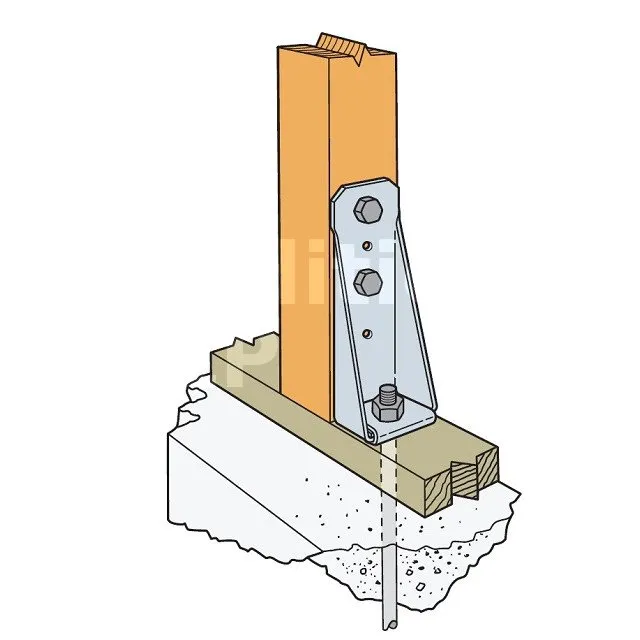

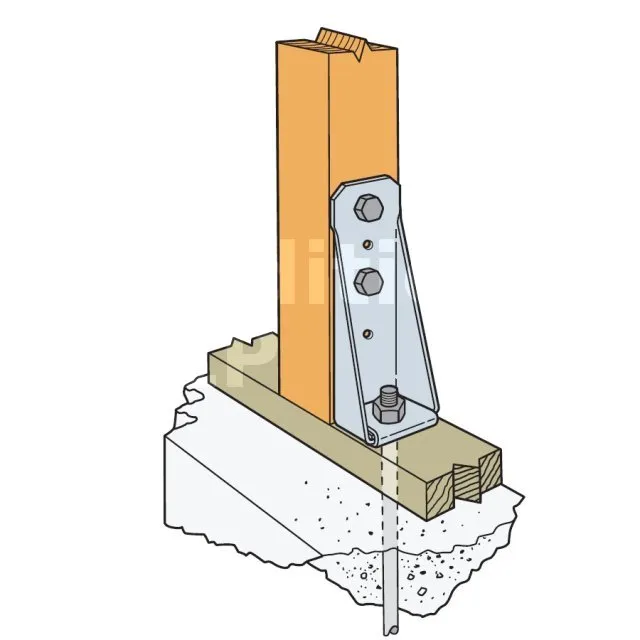

- Utiliser toutes les fixations spécifiées. Le jeu des perçages dans le bois pour les boulons doit être limité à 1 mm,
- Utiliser des rondelles pour les assemblages écrous sur bois,
- Dans le cas d‘éléments doublés, les 2 pièces doivent être clouées ensemble pour agir comme une seule pièce.
