Vis BOIS structurelle (ossature bois, charpente, renforcement...) - Réf. ESCRFTZ8.0X200

bientôt DISPO

Expédition estimée dans 10 jours.

78€⁵⁴

HT / boite de 50 vis

(94.25 € TTC)

Diamètre :
- 8mm
Longueur :
- 200mm
Matériaux :
- Acier électrozingué jaune
Marque :
- SIMPSON Strong-Tie
Conditionnement :
- Boite de 50 vis
Autres choix

Référence
ESCRFTZ8.0X200
Fabrication
Française
Couleur(s)
Jaune
Empreinte

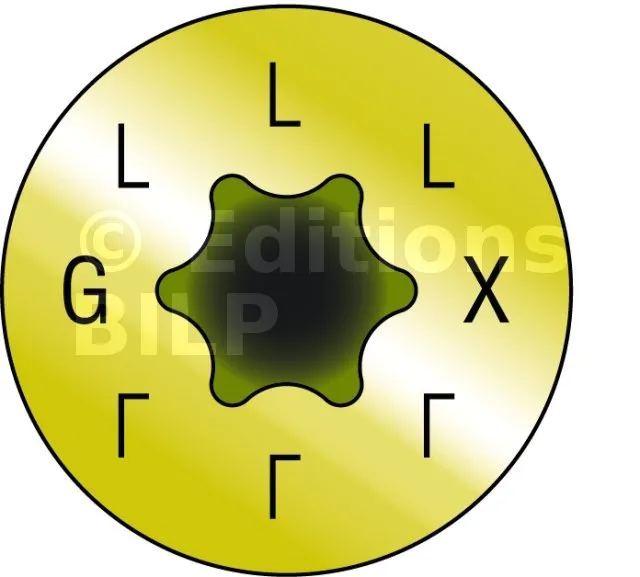

T-40
Marque
SIMPSON Strong-Tie
Diamètre de la tête
5.2 mm
Longueur du filet
190 mm
Finition
Finition bichromatée suivant NF EN ISO 2081
Revêtement
-
Styles de Filetage
-
Taille d’empreinte
-
Évaluation technique européenne
-
Homologation SKH
-

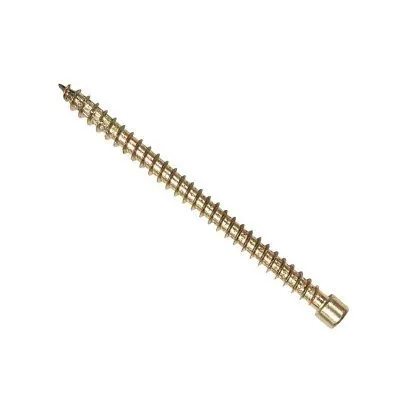

Vis bois structurelle à tête cylindrique filetage total ESCRFTZ

La vis à bois structurelle à tête cylindrique filetage total ESCRFTZ est conçue pour l’ossature bois et la charpente. Cette référence est utilisée pour une large gamme d’applications dans la construction bois professionnelle.

Caractéristiques

Agréments techniques : EN-ETA-13/0796

Déclarations de performance : FR-DoP-e13/0796

Matière

Acier zingué jaune,
Finition bichromatée suivant NF EN ISO 2081.

Avantages

Tête cylindrique : diminue l’éclatement du bois et rend la fixation invisible dans le bois,
Filetage total : excellentes valeurs d’arrachement et de compressions,

Applications

Support

Bois massif,
Bois lamellé-collé,
Panneaux à base de bois.

Domaines d’utilisation

Assemblages bois sur bois, renforcements, bois lamellé, CLT, panneaux à base de bois,
Idéal pour les applications par paires croisées.

Données techniques

Dimensions

Références	Dimensions fixations [mm]					Embout
	d	l	da	d1	lg
ESCRFTZ8.0X120	8	120	10.2	5.2	110	T-40
ESCRFTZ8.0X140	8	140	10.2	5.2	130	T-40
ESCRFTZ8.0X160	8	160	10.2	5.2	150	T-40
ESCRFTZ8.0X200	8	200	10.2	5.2	190	T-40
ESCRFTZ8.0X220	8	220	110.2	5.2	210	T-40
ESCRFTZ8.0X240	8	240	10.2	5.2	230	T-40
ESCRFTZ8.0X300	8	300	10.2	5.2	290	T-40

Valeurs Caractéristiques

Références	Moment d’écoulement plastique caractéristique [Nm]	Paramètre de résistance caractéristique à l’arrachement [N/mm²]	Résistance caractéristique en traction - ftens,k [kN]	Paramètre de résistance caractéristique à la traversée de tête [Nm]
ESCRFTZ8.0	20.3	13.1	-	24.1

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Espacements et distances minimales - Vis chargées en cisaillement

Références	Distances minimum pour les vis chargées en cisaillement [mm]
	Angle entre l’axe de l’effort et le fil = 0°						Angle entre l’axe de l’effort et le fil = 90
	a1.0	a2.0	a3.t.0	a3.c.0	a4.t.0	a4.c.0	a1.90	a2.90	a3.t.90	a3.c.90	a4.t.90	a4.c.90
ESCRFTZ8.0	40	32	80	32	24	24	32	32	80	56	32	24

a1 et a2 peuvent être multipliées par 0.85 pour un assemblage panneau/bois, et par 0.7 pour un assemblage acier/bois.

Espacements et distances minimales - Vis chargées axialement

Références	Distances minimum pour les vis chargées axialement [mm]
	a1	a2	a3.c	a4.c
ESCRFTZ8.0	40	40	40	32

Résistances caractéristiques - Bois / Bois

Références	Résistances caractéristiques - Bois / Bois C24
	Axial		Cisaillement parallèle au fil en fonction de t1 [Rv.0.k] [kN]							Cisaillement perpendiculaire au fil en fonction de t1 [Rv.90.k] [kN]
	t1 [mm]	Rax.k [kN]	35 [mm]	40 [mm]	45 [mm]	60 [mm]	75 [mm]	80 [mm]	≥100 [mm]	35 [mm]	40 [mm]	45 [mm]	60 [mm]	75 [mm]	80 [mm]	≥100 [mm]
ESCRFTZ8.0X120	60	5.24	4.47	4.68	4.68	4.68	4.68	4.68	-	3.63	3.82	4.02	4.09	4.02	3.82	-
ESCRFTZ8.0X140	70	6.29	4.74	4.94	4.94	4.94	4.94	4.94	4.94	3.9	4.09	4.29	4.35	4.35	4.35	4.09
ESCRFTZ8.0X160	80	7.34	5	5.2	5.2	5.2	5.2	5.2	5.2	4.16	4.35	4.55	4.61	4.61	4.61	4.61
ESCRFTZ8.0X200	100	9.43	5.52	5.73	5.73	5.73	5.73	5.73	5.73	4.65	4.87	5.07	5.14	5.14	5.14	5.14
ESCRFTZ8.0X220	110	10.48	5.78	5.99	5.99	5.99	5.99	5.99	5.99	4.65	5.03	5.33	5.4	5.4	5.4	5.4
ESCRFTZ8.0X240	120	11.53	6.05	6.25	6.25	6.25	6.25	6.25	6.25	4.65	5.03	5.43	5.56	5.56	5.56	5.56
ESCRFTZ8.0X300	150	14.67	6.33	6.74	6.74	6.74	6.74	6.74	6.74	14.65	5.03	5.43	5.56	5.56	5.56	5.56

Ces résistances sont valables pour :

Une épaisseur de bois sous tête inférieure ou égale à la valeur t1 affichée dans la colonne adjacente.
Une vis dont l’axe est de 45 à 90° du fil du bois dans le cas des ESCR(XXX), et à 90° du fil du bois pour les autres vis.
Pour les vis de serrage (filetage partiel), la dimension t1 correspond à l’épaisseur maxi pour laquelle le filetage est intégralement dans le bois côté pointe ce qui assure un serrage optimal à la pose.

Les résistances au cisaillement sont données pour plusieurs épaisseurs de bois sous tête t1 et pour les configurations suivantes :

L’effort à 0° du fil des deux bois Rv, 0°, k
Axe de l’effort à 90° du fil des deux bois Rv, 90°, k
-* Ces résistances sont valables pour du bois de classe mécanique C24 ou supérieur.
L’hypothèse de pré perçage pour le calcul des charges et des distances minimum est validée.
Pour les vis à filetage partiel, les résistances sont affichées uniquement pour les configurations où le filet ne dépasse pas de plus de 5mm dans l’élément bois sous tête afin de garantir un serrage optimal.
La clause (2) de la partie 8.3.1.2 de l’EN1995-1-1:2004+A2:2014 sur la profondeur de pénétration est ignorée dans ce calcul.

Résistances caractéristiques - paire de vis croisées

Références	Résistances caractéristiques - Paire de vis croisées
	Élément porteur	Élément porté			Distance d’insertion		Valeurs caractéristiques (extraction/flambement) Rv,k,paire = min(Rw,k,paire ; Rbuck,k,paire) [kN]
		hj min [mm]	1 paire	2 paires	m [mm]	mi [mm]	1 paire		2 paires
			bj min [mm]	bj min 2 [mm]			Rw.k.pair [kN]	Rbuck.k.pair [kN]	Rw.k.pair [kN]	Rbuck.k.pair [kN]
ESCRFTZ8.0X120	170	331	105	155	164	169	34.29	17.14 + 19.62 /kmod	64	31.99 + 36.62 /kmod
ESCRFTZ8.0X140	187	366	105	155	181	186	38.71	19.35 + 19.62 /kmod	72.2	36.12 + 36.62 /kmod
ESCRFTZ8.0X160	223	437	105	155	217	222	47.55	23.77 + 19.62 /kmod	88.7	44.36 + 36.62 /kmod
ESCRFTZ8.0X200	293	578	105	155	287	292	56.57	28.28 + 19.62 /kmod	105.6	52.78 + 36.62 /kmod
ESCRFTZ8.0X220	364	719	105	155	358	363	56.57	28.28 + 19.62 /kmod	105.6	52.78 + 36.62 /kmod
ESCRFTZ8.0X240	364	719	105	155	358	363	56.57	28.28 + 19.62 /kmod	105.6	52.78 + 36.62 /kmod
ESCRFTZ8.0X300	364	719	105	155	358	363	56.57	28.28 + 19.62 /kmod	105.6	52.78 + 36.62 /kmod
