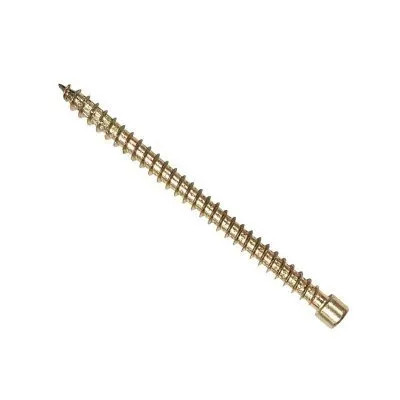

Vis BOIS structurelle (ossature bois, charpente, renforcement...) - Réf. ESCRFTZ8.0X120
Vis bois structurelle à tête cylindrique filetage total ESCRFTZ
La vis à bois structurelle à tête cylindrique filetage total ESCRFTZ est conçue pour l’ossature bois et la charpente. Cette référence est utilisée pour une large gamme d’applications dans la construction bois professionnelle.
Caractéristiques
Agréments techniques : EN-ETA-13/0796
Déclarations de performance : FR-DoP-e13/0796
Matière
- Acier zingué jaune,
- Finition bichromatée suivant NF EN ISO 2081.
Avantages

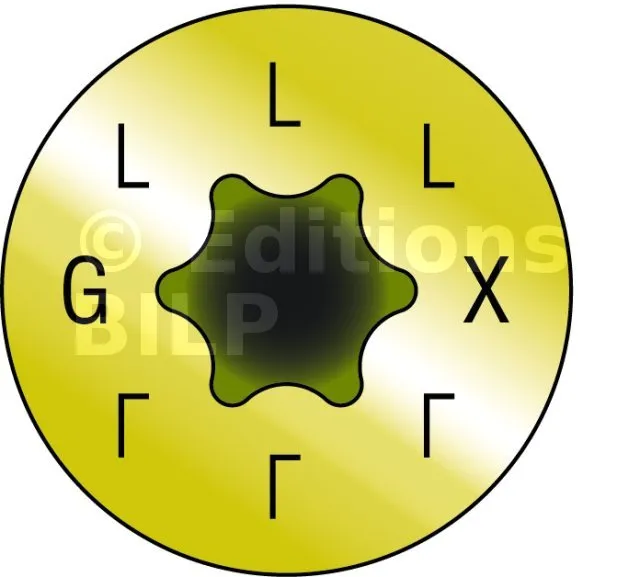

- Tête cylindrique : diminue l’éclatement du bois et rend la fixation invisible dans le bois,
- Filetage total : excellentes valeurs d’arrachement et de compressions,
Applications
Support
- Bois massif,
- Bois lamellé-collé,
- Panneaux à base de bois.
Domaines d’utilisation
- Assemblages bois sur bois, renforcements, bois lamellé, CLT, panneaux à base de bois,
- Idéal pour les applications par paires croisées.
Données techniques
Dimensions
| Références | Dimensions fixations [mm] | Embout | ||||
|---|---|---|---|---|---|---|
| d | l | da | d1 | lg | ||
| ESCRFTZ8.0X120 | 8 | 120 | 10.2 | 5.2 | 110 | T-40 |
| ESCRFTZ8.0X140 | 8 | 140 | 10.2 | 5.2 | 130 | T-40 |
| ESCRFTZ8.0X160 | 8 | 160 | 10.2 | 5.2 | 150 | T-40 |
| ESCRFTZ8.0X200 | 8 | 200 | 10.2 | 5.2 | 190 | T-40 |
| ESCRFTZ8.0X220 | 8 | 220 | 110.2 | 5.2 | 210 | T-40 |
| ESCRFTZ8.0X240 | 8 | 240 | 10.2 | 5.2 | 230 | T-40 |
| ESCRFTZ8.0X300 | 8 | 300 | 10.2 | 5.2 | 290 | T-40 |
Valeurs Caractéristiques
| Références | Moment d’écoulement plastique caractéristique [Nm] | Paramètre de résistance caractéristique à l’arrachement [N/mm²] | Résistance caractéristique en traction - ftens,k [kN] | Paramètre de résistance caractéristique à la traversée de tête [Nm] |
|---|---|---|---|---|
| ESCRFTZ8.0 | 20.3 | 13.1 | - | 24.1 |
