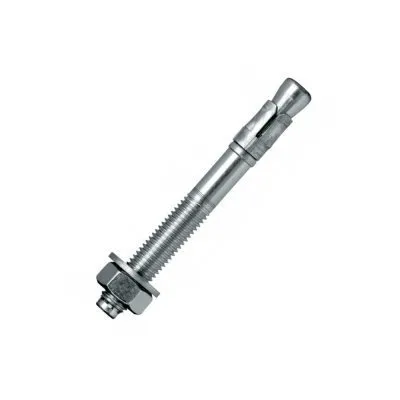

Goujons d’ancrage sismique - Réf. BOAXFMC16150_20

Goujon d’ancrage C1 et C2

Caractéristiques

Agréments techniques : ETE-15/0314-FR ;
Déclarations de performance : FR-DoP-e15/0314.pdf ;

Matière

• Acier galvanisé (classe 8.8) > 8 µm.
• Bague d’expansion en acier Inoxydable.

Avantages

• Gain de temps : Ø de perçage = Ø de cheville ; montage au travers ; mise sous charge immédiate ; écrou et rondelle prémontés,
• Performance : grande capacité de charge ; distances au bord et entraxes faibles ; béton fissuré et non fissuré ; catégorie C1 et C2 pour le sismique (Ø8 : C1 ; Ø10, Ø12 et Ø16 : C1 et C2).

Applications

Support

• Béton fissuré,
• Béton non fissuré,
• Environnement sismique correspondant aux catégories C1 et C2.

Domaines d’utilisation

• Façade,
• Garde-corps,

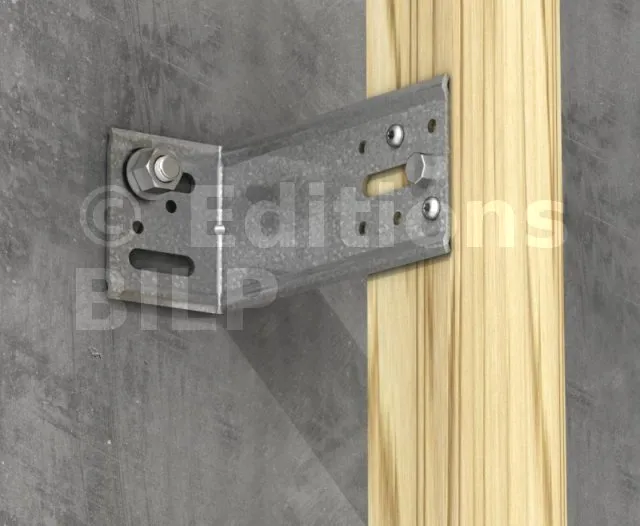

• Équerre de bardage ITE,
• Sabots de charpente,
• Fixation de charges statiques ou quasi-statiques.

Données techniques

Dimensions

Valeurs de calcul - béton non fissuré

1. Les charges publiées sont calculées à partir des coefficients partiels de sécurité issus des ETE. Ces charges sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de s ≥ 15 cm (tous diamètres) ou de s ≥ 10 cm, si leur diamètre est inférieur ou égal à 10 mm.
2. Les charges au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture en bord de dalle doit être vérifiée conformément à l’ETAG001, annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm2 (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Valeurs de calcul - béton fissuré

1. Les charges publiées sont calculées à partir des coefficients partiels de sécurité issus des ETE. Ces charges sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de s ≥ 15 cm (tous diamètres) ou de s ≥ 10 cm, si leur diamètre est inférieur ou égal à 10 mm.
2. Les charges au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture en bord de dalle doit être vérifiée conformément à l’ETAG001, annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm2 (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).
