Grands sabots à ailes extérieures, gamme GSE CLASSIQUE (épaisseur 4mm, profondeur 110mm) - Réf. GSE720/4X
- RéférenceGSE720/4X
- FabricationFrançaise
- MarqueSIMPSON Strong-Tie
- Hauteur minimale du bois portéHauteur(B)+10
- Hauteur maximale du bois portéHauteur(B)*3/2
- Profondeur (C)110mm
- MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346
- Perçages sur porteur Ø5 [mm]50
- Perçages sur porté Ø5 [mm]26
- Profondeur (F)118mm
- Largeur (D)45.5mm

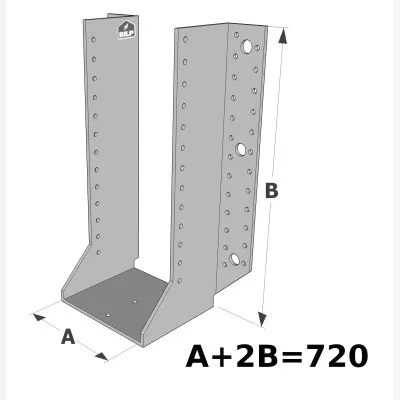

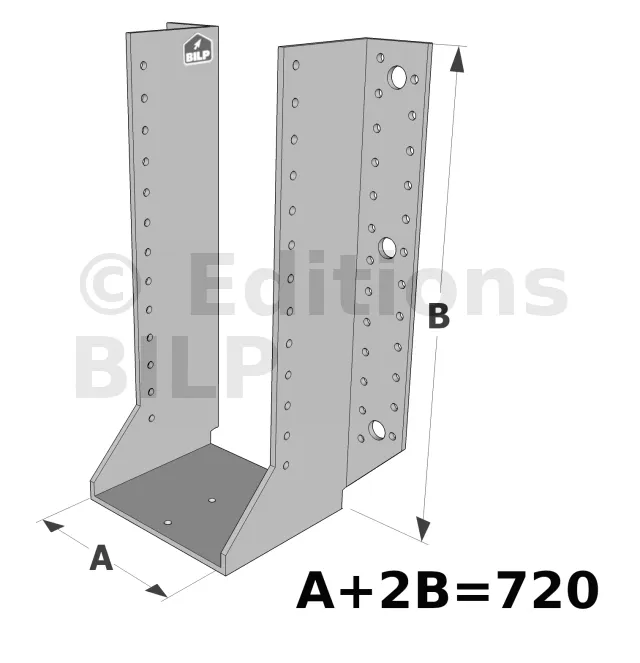

- Hauteur (B)(720- Largeur (A))/2
- Epaisseur4mm
- Nombre de trous Ø13 [mm] par sabot6
- Nombre de pointes pour une connexion bois-bois sous condition de feuPorteur : 50 - Porté : 26
- Nombre de pointes sur la poutre pour une connexion bois-béton sous condition de feu26
- Nombre de fixations sur le béton pour une connexion bois-béton sous condition de feu6
- Nombre de vis SSH pour une connexion bois-bois6
Grands sabots à ailes extérieures, gamme GSE CLASSIQUE (épaisseur 4mm)
Fixez solidement vos structures porteuses lourdes en bois avec nos grands sabots à ailes extérieures GSE 4 mm, faciles à installer pour les ouvrages publics.
Caractéristiques des grands sabots à ailes extérieures GSE 4 mm
Matière :
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur 4 mm.
Développés et largeurs
| Références | Dimensions [mm] | ||
|---|---|---|---|
| Développé | Largeur | Profondeur | |
| GSE300/4X | 300 | 32 - 110 | 110 |
| GSE340/4X | 340 | 32 - 110 | 110 |
| GSE380/4X | 380 | 32 - 136 | 110 |
| GSE440/4X | 440 | 32 - 136 | 110 |
| GSE500/4X | 500 | 32 - 136 | 110 |
| GSE500/4X-AL | 500 | 137 - 200 | 110 |
| GSE540/4X | 540 | 32 - 136 | 110 |
| GSE540/4X-AL | 540 | 137 - 200 | 110 |
| GSE600/4X | 600 | 32 - 136 | 110 |
| GSE600/4X-AL | 600 | 137 - 200 | 110 |
| GSE660/4X | 660 | 32 - 136 | 110 |
| GSE660/4X-AL | 660 | 137 - 200 | 110 |
| GSE720/4X | 720 | 32 - 136 | 110 |
| GSE720/4X-AL | 720 | 137 - 200 | 110 |
| GSE780/4X | 780 | 32 - 136 | 110 |
| GSE780/4X-AL | 780 | 137 - 200 | 110 |
| GSE840/4X | 840 | 32 - 136 | 110 |
| GSE840/4X-AL | 840 | 137 - 200 | 110 |
| GSE900/4X | 900 | 32 - 136 | 110 |
| GSE900/4X-AL | 900 | 137 - 200 | 110 |
| GSE960/4X | 960 | 32 - 136 | 110 |
| GSE960/4X-AL | 960 | 137 - 200 | 110 |
| GSE1020/4X | 1020 | 32 - 136 | 110 |
| GSE1020/4X-AL | 1020 | 137 - 200 | 110 |
Pour les largeurs intermédiaires, la résistance caractéristique à considérer (valeurs au feu comprises) est la plus faible des valeurs données pour les largeurs inférieures et supérieures à développé identique.
Valeurs caractéristiques sous condition de feu - Connexion bois sur bois
| Références | Valeurs Caractéristiques sous condition de feu - Connexion bois sur bois | ||||||
|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois GL24 [kN] | Valeurs Caractéristiques - Bois C24 [kN] | |||||
| Porteur | Porté | R1,k,fi | R1,k,fi | R4,k,fi | |||
| Qté | Qté | Largeur 90 mm | Largeur comprise entre 100 et 136 mm | Largeur comprise entre 137 et 200 mm | Largeur comprise entre 100 et 136 mm | Largeur comprise entre 137 et 200 mm | |
| CNA4.0x75 | CNA4.0x75 | CNA4.0x75 | CNA4.0x75 | CNA4.0x75 | |||
| GSE300/4X | 12 | 6 | 1.5 | - | - | - | - |
| GSE340/4X | 16 | 8 | 1.8 | - | - | - | - |
| GSE380/4X | 16 | 8 | 1.8 | 1 | - | 3.5 | - |
| GSE440/4X | 22 | 12 | 3 | 2.5 | - | 4.4 | - |
| GSE500/4X | 28 | 14 | 3.7 | 3.6 | - | 5.3 | - |
| GSE500/4X-AL | 22 | 12 | - | - | 2.5 | - | 4.4 |
| GSE540/4X | 32 | 16 | 4.6 | 4.7 | - | 5.9 | - |
| GSE540/4X-AL | 26 | 14 | - | - | 3.6 | - | 5 |
| GSE600/4X | 38 | 20 | 6.5 | 7.3 | - | 6.7 | - |
| GSE600/4X-AL | 32 | 18 | - | - | 6 | - | 5.9 |
| GSE660/4X | 44 | 22 | 7.5 | 8.7 | - | 7.6 | - |
| GSE660/4X-AL | 38 | 20 | - | - | 7.3 | - | 6.7 |
| GSE720/4X | 50 | 26 | 9.7 | 11.4 | - | 8.5 | - |
| GSE720/4X-AL | 44 | 24 | - | - | 10 | - | 7.6 |
| GSE780/4X | 56 | 28 | 10.8 | 12.8 | - | 9.4 | - |
| GSE780/4X-AL | 50 | 26 | - | - | 11.4 | - | 8.5 |
| GSE840/4X | 62 | 32 | 13.1 | 15.4 | - | 10.3 | - |
| GSE840/4X-AL | 56 | 30 | - | - | 14.1 | - | 9.4 |
| GSE900/4X | 68 | 36 | 15.5 | 18 | - | 11.1 | - |
| GSE900/4X-AL | 62 | 32 | - | - | 15.4 | - | 10.3 |
| GSE960/4X | 74 | 38 | 16.7 | 19.3 | - | 12 | - |
| GSE960/4X-AL | 68 | 34 | - | - | 16.8 | - | 11.1 |
| GSE1020/4X | 80 | 40 | 18 | 20.6 | - | 12.9 | - |
| GSE1020/4X-AL | 74 | 38 | - | - | 19.3 | - | 12 |
Les valeurs en situation d’incendie sont des valeurs de résistances caractéristiques à 30 minutes R30. Les seules fixations autorisées sont les pointes CNA Ø4,0x75 mm ou les vis CSA Ø5,0x80-DE.
Valeurs caractéristiques sous condition de feu - connexion bois sur béton
| Références | Valeurs Caractéristiques sous condition de feu - Connexion bois sur béton | |||||||
|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||||||
| Porteur | Poutre | R1,k,fi | R4,k,fi | |||||
| Qté | Type | Qté | Type | Largeur comprise entre 100 et 136 mm | Largeur comprise entre 137 et 200 mm | Largeur comprise entre 100 et 136 mm | Largeur comprise entre 137 et 200 mm | |
| CNA4.0x75 | CNA4.0x75 | CNA4.0x75 | CNA4.0x75 | |||||
| GSE300/4X | 2 | Ø12* | 6 | CNA | - | - | - | - |
| GSE340/4X | 2 | Ø12* | 8 | CNA | - | - | - | - |
| GSE380/4X | 2 | Ø12* | 8 | CNA | 10 | - | 2.1 | - |
| GSE440/4X | 4 | Ø12* | 12 | CNA | 20 | - | 4.1 | - |
| GSE500/4X | 4 | Ø12* | 14 | CNA | 20 | - | 4.1 | - |
| GSE500/4X-AL | 2 | Ø12* | 12 | CNA | - | 10 | - | 2.1 |
| GSE540/4X | 4 | Ø12* | 16 | CNA | 20 | - | 4.1 | - |
| GSE540/4X-AL | 4 | Ø12* | 14 | CNA | - | 20 | - | 4.1 |
| GSE600/4X | 4 | Ø12* | 20 | CNA | 20 | - | 4.1 | - |
| GSE600/4X-AL | 4 | Ø12* | 18 | CNA | - | 20 | - | 4.1 |
| GSE660/4X | 6 | Ø12* | 22 | CNA | 20.6 | - | 6.2 | - |
| GSE660/4X-AL | 4 | Ø12* | 20 | CNA | - | 20 | - | 4.1 |
| GSE720/4X | 6 | Ø12* | 26 | CNA | 20.6 | - | 6.2 | - |
| GSE720/4X-AL | 6 | Ø12* | 24 | CNA | - | 20.6 | - | 6.2 |
| GSE780/4X | 6 | Ø12* | 28 | CNA | 20.6 | - | 6.2 | - |
| GSE780/4X-AL | 6 | Ø12* | 26 | CNA | - | 20.6 | - | 6.2 |
| GSE840/4X | 6 | Ø12* | 32 | CNA | 20.6 | - | 6.2 | - |
| GSE840/4X-AL | 6 | Ø12* | 30 | CNA | - | 20.6 | - | 6.2 |
| GSE900/4X | 6 | Ø12* | 36 | CNA | 20.6 | - | 6.2 | - |
| GSE900/4X-AL | 6 | Ø12* | 32 | CNA | - | 20.6 | - | 6.2 |
| GSE960/4X | 6 | Ø12* | 38 | CNA | 20.6 | - | 6.2 | - |
| GSE960/4X-AL | 6 | Ø12* | 34 | CNA | - | 20.6 | - | 6.2 |
| GSE1020/4X | 6 | Ø12* | 40 | CNA | 20.6 | - | 6.2 | - |
| GSE1020/4X-AL | 6 | Ø12* | 38 | CNA | - | 20.6 | - | 6.2 |
Les valeurs en situation d’incendie sont des valeurs de résistances caractéristiques à 30 minutes R30.
* Afin de justifier de la résistance au feu du groupe d’ancrages, les ancrages dans le porteur doivent être des chevilles mécaniques FM-753 CRACK 3DG. Les seules fixations autorisées dans la poutre sont les pointes CNA Ø4,0x75 mm ou les vis CSA Ø5,0x80-DE.
Valeurs caractéristiques - Connexion bois sur bois petites largeurs - Avec vis connecteur SSH
| Références | Valeurs Caractéristiques - Bois sur bois petites largeurs - avec vis connecteur SSH | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Largeur de la poutre [mm] | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||||||||||
| Min. | Max. | Porteur | Porté | R1.k | R2.k | R3.k | R4.k | |||||||
| Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | |||
| GSE300/4X | 32 | 110 | 2 | SSH12.0x60 | 6 | CNA | 8.1 | 8.7 | 7.4 | 8.1 | 1.9 | 3.1 | 5 | 5 |
| GSE340/4X | 32 | 110 | 2 | SSH12.0x60 | 8 | CNA | 9.3 | 9.8 | 8.5 | 9.4 | 1.9 | 2.6 | 5 | 5 |
| GSE380/4X | 32 | 136 | 2 | SSH12.0x60 | 8 | CNA | 9.5 | 9.8 | 8 | 9.1 | 1.8 | 2.5 | 5 | 5 |
| GSE440/4X | 32 | 136 | 4 | SSH12.0x60 | 12 | CNA | 15.9 | 16.8 | 15.7 | 16.8 | 3.2 | 4.2 | 10 | 10 |
| GSE500/4X | 32 | 136 | 4 | SSH12.0x60 | 14 | CNA | 17.4 | 17.9 | 17.4 | 17.9 | 3.1 | 3.6 | 10 | 10 |
| GSE540/4X | 32 | 136 | 4 | SSH12.0x60 | 16 | CNA | 18.4 | 18.5 | 18.4 | 18.5 | 3.2 | 3.7 | 10 | 10 |
| GSE600/4X | 32 | 136 | 4 | SSH12.0x60 | 20 | CNA | 19.2 | 19.2 | 19.2 | 19.2 | 3.8 | 4.1 | 10 | 10 |
| GSE660/4X | 32 | 136 | 6 | SSH12.0x60 | 22 | CNA | 27.7 | 27.7 | 27.7 | 27.7 | 4.1 | 4.5 | 15 | 15 |
| GSE720/4X | 32 | 136 | 6 | SSH12.0x60 | 26 | CNA | 28.5 | 28.5 | 28.5 | 28.5 | 4.5 | 5 | 15 | 15 |
| GSE780/4X | 32 | 136 | 6 | SSH12.0x60 | 28 | CNA | 28.8 | 28.8 | 28.8 | 28.8 | 4.6 | 5.1 | 15 | 15 |
| GSE840/4X | 32 | 136 | 6 | SSH12.0x60 | 32 | CNA | 29.1 | 29.1 | 29.1 | 29.1 | 4.7 | 5.1 | 15 | 15 |
| GSE900/4X | 32 | 136 | 6 | SSH12.0x60 | 34 | CNA | 29.2 | 29.2 | 29.2 | 29.2 | 4.6 | 4.9 | 15 | 15 |
| GSE960/4X | 32 | 136 | 6 | SSH12.0x60 | 38 | CNA | 29.4 | 29.4 | 29.4 | 29.4 | 4.8 | 5.2 | 15 | 15 |
| GSE1020/4X | 32 | 136 | 6 | SSH12.0x60 | 40 | CNA | 29.5 | 29.5 | 29.5 | 29.5 | 4.8 | 5 | 15 | 15 |
La tension transversale doit être vérifiée par l’utilisateur car elle peut être prépondérante.
Ces valeurs sont valides si les distances minimum de SSH ci-dessous sont respectées :
| Vis | Distance min de rive chargée a2.t | Distance min de rive non chargée a2.c |
|---|---|---|
| SSH12.0 | 80 | 40 |
Pour des distances plus faibles, se référer à l’ETA-06/0270 et l’EN1995.
L’épaisseur minimale du bois porteur pour l’utilisation de SSH Ø12x60 est de 73 mm.
Valeurs caractéristiques - Connexion bois sur bois grandes largeurs - Avec vis connecteur SSH
| Références | Valeurs Caractéristiques - Bois sur bois grandes largeurs - avec vis connecteur SSH | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Largeur de la poutre [mm] | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||||||||||
| Min. | Max. | Porteur | Porté | R1.k | R2.k | R3.k | R4.k | |||||||
| Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | |||
| GSE500/4X-AL | 137 | 200 | 2 | SSH12.0x60 | 12 | CNA | 10 | 10 | 9.9 | 10 | 3.8 | 3.8 | 5 | 5 |
| GSE540/4X | 137 | 200 | 4 | SSH12.0x60 | 14 | CNA | 16.7 | 17 | 15.8 | 16.8 | 7 | 7 | 10 | 10 |
| GSE600/4X-AL | 137 | 200 | 4 | SSH12.0x60 | 18 | CNA | 18.5 | 18.5 | 18.2 | 18.5 | 6.6 | 6.6 | 10 | 10 |
| GSE660/4X-AL | 137 | 200 | 4 | SSH12.0x60 | 20 | CNA | 18.5 | 18.5 | 18.5 | 18.5 | 5.6 | 5.6 | 10 | 10 |
| GSE720/4X-AL | 137 | 200 | 6 | SSH12.0x60 | 24 | CNA | 28 | 28 | 27.3 | 28 | 7.7 | 7.7 | 15 | 15 |
| GSE780/4X-AL | 137 | 200 | 6 | SSH12.0x60 | 26 | CNA | 28.5 | 28.5 | 28.3 | 28.5 | 7.4 | 7.4 | 15 | 15 |
| GSE840/4X-AL | 137 | 200 | 6 | SSH12.0x60 | 30 | CNA | 28.8 | 28.8 | 28.8 | 28.8 | 6.9 | 6.9 | 15 | 15 |
| GSE900/4X-AL | 137 | 200 | 6 | SSH12.0x60 | 32 | CNA | 28.9 | 28.9 | 28.9 | 28.9 | 6.4 | 6.4 | 15 | 15 |
| GSE960/4X-AL | 137 | 200 | 6 | SSH12.0x60 | 34 | CNA | 29.1 | 29.1 | 29.1 | 29.1 | 6.3 | 6.3 | 15 | 15 |
| GSE1020/4X-AL | 137 | 200 | 6 | SSH12.0x60 | 38 | CNA | 29.2 | 29.2 | 29.2 | 29.2 | 5.9 | 5.9 | 15 | 15 |
La tension transversale doit être vérifiée par l’utilisateur et car elle peut être prépondérante.
Ces valeurs sont valides si les distances minimum de SSH ci-dessous sont respectées :
| Vis | Distance min de rive chargée a2.t | Distance min de rive non chargée a2.c |
|---|---|---|
| SSH12.0 | 80 | 40 |
Pour des distances plus faibles, se référer à l’ETA-06/0270 et l’EN1995.
L’épaisseur minimale du bois porteur pour l’utilisation de SSH Ø12x60 est de 73 mm.
Valeurs caractéristiques sous condition de feu - Connexion bois sur bois avec vis SSH
Les valeurs en situation d’incendie sont des valeurs de résistances caractéristiques à 30 minutes R30. Les seules fixations autorisées sur la poutre porteuse sont les SSH12.0x80 et celles autorisées sur la poutre portée sont les pointes CNA Ø4,0x75 mm ou les vis CSA Ø5,0x80-DE.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Pour garantir les charges, les pointes et vis utilisées doivent être conformes à l‘ETA-04/0013. La fixation sur support rigide nécessite l‘emploi de fixations marquées CE, les préconisations du fabricant doivent être respectées.
Sur porté :
- Pointes annelées CNA Ø4.0 x 50 mm.
- Pointes annelées CNA Ø4.0 x 35 mm pour les épaisseurs inférieures à 64 mm.
- Vis CSA Ø5.0 x 40 mm.
- Vis CSA Ø5.0 x 35 mm pour les épaisseurs inférieures à 60 mm.
- Cas particulier de la résistance au feu 1/2 heure : pointes annelées CNA Ø4.0 x 75 mm ou vis CSA 5,0 x 80-DE.
Sur porteur :
Support bois :
- Pointes annelées CNA Ø4.0 x 50 mm.
- Pointes annelées CNA Ø4.0 x 35 mm pour les épaisseurs inférieures à 64 mm.
- Vis CSA Ø5.0 x 40 mm.
- Vis CSA Ø5.0 x 35 mm pour les épaisseurs inférieures à 60 mm
- Cas particulier de la résistance au feu 1/2 heure : pointes annelées CNA Ø4.0 x 75 mm ou vis CSA 5,0 x 80-DE.
Support acier :
- Boulons Ø12 (le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage).
Support béton :
- Cheville mécanique : goujon WA M12-104/5.
- Ancrage chimique : résine AT-HP + Tige filetée LMAS M12-150/35.
- Cas particulier de la résistance au feu 1/2 heure : goujon FM-753 CRACK M12X120/20 3DG.
Support maçonnerie creuse :
- Ancrage chimique : résine AT-HP ou POLY-GP + LMAS M12-150/35 + tamis SH 20X130.
Installation
Sur Bois :
1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.
Sur Béton :
1. Méthode 1 : Tracer l’emplacement des perçages en appliquant le sabot sur la poutre,
2. Méthode 2 : Tracer l’emplacement de la poutre sur le support, présenter le sabot et repérer les centres des perçages,
3. Percer le support avec un forêt adapté,
4. Présenter le sabot et fixer le sur le support avec des goujons d’ancrages,
5. Présenter la poutre portée dans le sabot avant de la fixer.
Avantages des grands sabots de charpente à ailes extérieures GSE 4 mm
- Résistance au feu :
Les grands sabots GSE de solive sur poutre offrent une résistance au feu de 30 minutes sur bois et sur béton, conformément aux normes de l’Eurocode 5. Cette caractéristique garantit la sécurité des structures en cas d’incendie, assurant ainsi une protection optimale des occupants et des biens. - Installation rapide et simple :
Ces fixations sont conçues pour une installation rapide et simple. Grâce à des trous pré-percés, elles minimisent le temps de mise en œuvre, le clouage et les efforts nécessaires. Cette facilité d’installation est particulièrement avantageuse pour les chantiers où la rapidité et l’efficacité sont primordiales. - Largeurs au choix :
Les sabots GSE en acier galvanisé offrent une flexibilité grâce à des largeurs au choix selon les plages indiquées. Cette caractéristique permet de s’adapter parfaitement aux dimensions spécifiques des éléments de construction, garantissant une compatibilité optimale et une fixation stable.
Applications
Les grands sabots à ailes extérieures de la gamme GSE Classique 4 mm sont extrêmement polyvalents, offrant des solutions robustes pour une multitude d’utilisations :
- Bois massif, bois composite, bois lamellé-collé : Ces fixations garantissent des connexions solides et fiables pour différents types de bois, assurant ainsi la durabilité des structures.
- Fermes triangulées et profilés : Ils sont adaptés à l’assemblage de structures lourdes telles que les pergolas, les planchers, ajoutant à la stabilité générale de la construction.
- Solives et pannes : Ils permettent de fixer fermement les éléments horizontaux, augmentant ainsi la rigidité et la stabilité des charpentes.
- Poutres lisses et montants de bardage : Essentiels pour les revêtements extérieurs, ils offrent une installation à la fois stable et esthétiquement plaisante.
- Butées de chevrons : ces grands sabots renforcent les connexions entre chevrons, assurant la solidité et la stabilité des toitures.
- Renforcement d’assemblages existants : Excellents pour les travaux d’extension, ils permettent de renforcer et de stabiliser les structures en bois déjà en place.
