Sabots Cantilevers renforcés

Sabots Cantilevers renforcés

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Sabots cantilevers renforcés

Employés pour la réalisation de pannes filantes, les sabots cantilever renforcés SCR sont conçus pour reprendre des efforts tranchants uniquement. Ces sabots de charpentes doivent donc être positionnés au point de moment fléchissant nul, déterminé par calcul.

Caractéristiques :

Déclarations de performance : FR-DoP-e07/0053
Agréments techniques : ETA-07/0053

Matière :

  • Acier galvanisé S250GD + Z275 svt NF EN 10346,
  • Épaisseur : 1,5 mm.

Avantages :

  • Optimisation des sections de bois utilisées,
  • Installation simple et rapide.

Applications

Support :

  • Porteur : bois massif, lamellé-collé, bois composite.
  • Porté : bois massif, lamellé-collé, bois composite.

Domaines d’application

  • Pannes...

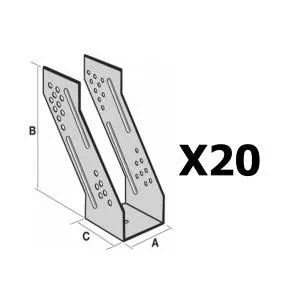

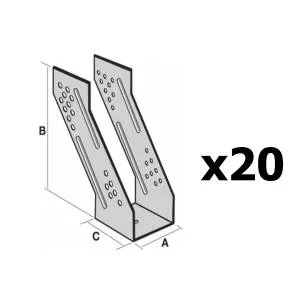

Dimensions et valeurs caractéristiques


RéférencesBois portéDimensions [mm]FixationsRésistances caractéristiques - Bois sur bois - C24 [kN]
Largeur [mm] Hauteur [mm] A B C Ep. Porteur Porté Base Descendante Ascendante Lat.
Min. Max. Nb. Type Nb. Type Nb. Type
SCR64/158 64 158 210 64 158 90 1.5 16 CNA4.0x50 14 CNA4.0x50 1 CNA4.0x50 19.2 6.3 4.9
SCR72/214 72 214 285 72 214 90 1.5 25 CNA4.0x50 21 CNA4.0x50 1 CNA4.0x50 30.6 11.2 5.9
SCR76/182 76 182 242 76 182 90 1.5 19 CNA4.0x50 14 CNA4.0x50 1 CNA4.0x50 22.3 6.8 4.9
SCR80/210 80 210 280 80 210 90 1.5 25 CNA4.0x50 21 CNA4.0x50 1 CNA4.0x50 30.6 11.2 5.9
