Etrier à âme intérieure à fixer sur le BOIS ou SUPPORT RIGIDE
L’étrier à âme intérieure CBH est un connecteur discret, permettant une fixation sur bois ou sur support rigide.
Caractéristiques
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346
- Épaisseur 2,5 mm
Avantages
- Assemblage invisible,
- Fixation sur bois ou sur béton,
- Mise en œuvre optimisée conforme aux Eurocodes,
- Tenue au feu 1/2h ou 1h en suivant certaines préconisations. N’hésitez pas à consulter notre documentation "Résistance au Feu - Fiabilité et Connecteurs".
Applications
Support
Porteur :
béton, bois massif, bois composite, bois lamellé-collé,
Porté :
bois massif, bois composite, bois lamellé-collé.
Domaines d’utilisation
- Solives,
- Pannes,
- Poutres porteuses...
Données techniques
Dimensions
- 1 : Surface à percer
Après avoir repérer les points de fixation des tire-fonds, il faut percer chaque point avec un diamètre de trou n’excédant pas le 2/3 du diamètre du tire-fond.
| Références | Dimensions bois porteur [mm] | Dimensions poutre [mm] | Dimensions [mm] | Perçages sur porteur | Perçages sur porté | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Hauteur | Largeur | Hauteur | A | B | C | t | Ø11 | Ø5 | Ø10.5 | ||||
| Min. | Min. | Max. | Min β=0 | Min β≠0 | Max. | ||||||||

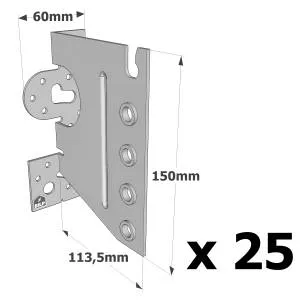

| CBH150/2,5 | 192 | 60 | 160 | 190 | 219 | 225 | 150 | 113.5 | 60 | 2.5 | 2 | 14 | 5 |

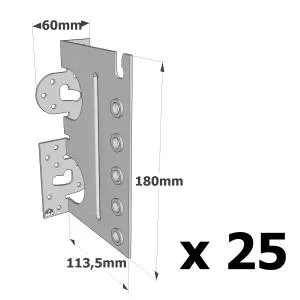

| CBH180/2,5 | 222 | 60 | 160 | 220 | 249 | 270 | 180 | 113.5 | 60 | 2.5 | 2 | 16 | 6 |

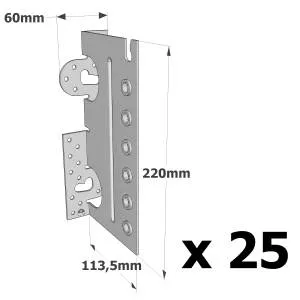

| CBH220/2,5 | 262 | 60 | 160 | 250 | 279 | 330 | 220 | 113.5 | 60 | 2.5 | 2 | 22 | 7 |
β est la pente de la poutre portée par rapport au plan horizontal.
Valeurs Caractéristiques - Solive sur poutre - Pente entre 0° et 15°
- 1 : Surface à percer
Après avoir repérer les points de fixation des tire-fonds, il faut percer chaque point avec un diamètre de trou n’excédant pas le 2/3 du diamètre du tire-fond.
- Lp : Largeur du poteau
Vous pouvez battre le méplat avec une massette jusqu’au refus du sol, il faut bien assurer que la profondeur enfoncée suffit pour tenir toute la structure, une profondeur minimum de 60 cm est requise et augmente selon la qualité du sol et la charge de l’ouvrage.
L’espace entre les deux méplats d’un poteau est égal à l’épaisseur du poteau et les hauteurs hors-sol sont égales aux positions des trous du poteau ajoutant 5 cm pour la hauteur libre entre la base du poteau et le sol. Aidez-vous d’un niveau à bulle pour vérifier la verticalité des tubes.
| Références | Valeurs caractéristiques - Solive sur poutre - Clouage total | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||||||||||||||
| Porteur | Porté | R1,k - Pente β=0° | R1,k - Pente β=15° | |||||||||||||
| Qté | Type | Qté | Type | Longueur de broches [mm] | Longueur de broches [mm] | |||||||||||
| 60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | |||||
| CBH150/2,5 | 14 | CNA4,0x60 | 5 | STD10 | 18 | 18.6 | 20.7 | 22.4 | 24 | 24 | 17.3 | 17.9 | 19.6 | 21.2 | 22.9 | 23.3 |
| CBH180/2,5 | 16 | CNA4,0x60 | 6 | STD10 | 25 | 26.5 | 29.5 | 32.1 | 32.6 | 32.6 | 24 | 25.2 | 28 | 30.5 | 31.8 | 31.8 |
| CBH220/2,5 | 22 | CNA4,0x60 | 7 | STD10 | 32.6 | 34.2 | 37.9 | 41.1 | 42.8 | 42.8 | 31.4 | 32.7 | 36 | 38.9 | 41.6 | 41.6 |
Valeurs Caractéristiques - Solive sur poutre - Pente entre 30° et 45°
- 1 : Surface à percer
Après avoir repérer les points de fixation des tire-fonds, il faut percer chaque point avec un diamètre de trou n’excédant pas le 2/3 du diamètre du tire-fond.
- Lp : Largeur du poteau
Vous pouvez battre le méplat avec une massette jusqu’au refus du sol, il faut bien assurer que la profondeur enfoncée suffit pour tenir toute la structure, une profondeur minimum de 60 cm est requise et augmente selon la qualité du sol et la charge de l’ouvrage.
L’espace entre les deux méplats d’un poteau est égal à l’épaisseur du poteau et les hauteurs hors-sol sont égales aux positions des trous du poteau ajoutant 5 cm pour la hauteur libre entre la base du poteau et le sol. Aidez-vous d’un niveau à bulle pour vérifier la verticalité des tubes.
| Références | Valeurs caractéristiques - Solive sur poutre - Clouage total | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||||||||||||||
| Porteur | Porté | R1,k - Pente β=0° | R1,k - Pente β=15° | |||||||||||||
| Qté | Type | Qté | Type | Longueur de broches [mm] | Longueur de broches [mm] | |||||||||||
| 60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | |||||
| CBH150/2,5 | 14 | CNA4,0x60 | 5 | STD10 | 16.7 | 17.2 | 18.7 | 20.1 | 21.6 | 22.5 | 16.4 | 16.7 | 18 | 19.3 | 20.6 | 21.9 |
| CBH180/2,5 | 16 | CNA4,0x60 | 6 | STD10 | 23.1 | 24.1 | 26.6 | 28.8 | 30.8 | 30.8 | 22.5 | 23.4 | 25.6 | 27.6 | 29.7 | 30.1 |
| CBH220/2,5 | 22 | CNA4,0x60 | 7 | STD10 | 30.4 | 31.5 | 34.3 | 37 | 39.7 | 40.4 | 29.8 | 30.8 | 33.3 | 35.7 | 38.3 | 39.5 |
Valeurs Caractéristiques - Solive bois sur support rigide - Pente entre 0° et 15°
- 1 : Cales temporaires. A enlever après fixation des méplats.
- 2 : Clé
- 3 : Méplats
- hs : Hauteur libre entre la base du poteau et le sol
Il ne vous reste plus qu’à fixer les tire-fonds et vérifier la verticalité du poteau.
- Lp : Largeur du poteau
Vous pouvez battre le méplat avec une massette jusqu’au refus du sol, il faut bien assurer que la profondeur enfoncée suffit pour tenir toute la structure, une profondeur minimum de 60 cm est requise et augmente selon la qualité du sol et la charge de l’ouvrage.
L’espace entre les deux méplats d’un poteau est égal à l’épaisseur du poteau et les hauteurs hors-sol sont égales aux positions des trous du poteau ajoutant 5 cm pour la hauteur libre entre la base du poteau et le sol. Aidez-vous d’un niveau à bulle pour vérifier la verticalité des tubes.
| Références | Valeurs caractéristiques - Solive bois sur support rigide (béton ou acier) | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||||||||||||||
| Porteur | Porté | R1,k - Pente β=0° | R1,k - Pente β=15° | |||||||||||||
| Qté | Type | Qté | Type | Longueur de broches [mm] | Longueur de broches [mm] | |||||||||||
| 60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | |||||
| CBH150/2,5 | 14 | CNA4,0x60 | 5 | STD10 | 12.4 | 13.2 | 15.6 | 17.7 | 19.5 | 19.5 | 11.7 | 12.4 | 14.5 | 16.4 | 18.4 | 18.7 |
| CBH180/2,5 | 16 | CNA4,0x60 | 6 | STD10 | 19.3 | 21.1 | 25.2 | 28.8 | 29.7 | 29.7 | 18.2 | 19.7 | 23.3 | 26.6 | 28.3 | 28.3 |
| CBH220/2,5 | 22 | CNA4,0x60 | 7 | STD10 | 23.8 | 25.9 | 30.6 | 34.9 | 37.1 | 37.1 | 22.4 | 24.2 | 28.2 | 32.1 | 35.3 | 35.3 |
Les valeurs de reprise de charge sur béton indiquées dans ce tableau sont données dans le cas d’une fixation en pleine dalle. Dans un contexte d’application différente, il convient au concepteur de s’assurer de la bonne tenue des ancrages.
Valeurs Caractéristiques - Solive bois sur support rigide - Pente entre 30° et 45°
- 1 : Cales temporaires. A enlever après fixation des méplats.
- 2 : Clé
- 3 : Méplats
- hs : Hauteur libre entre la base du poteau et le sol
Il ne vous reste plus qu’à fixer les tire-fonds et vérifier la verticalité du poteau.
- Lp : Largeur du poteau
Vous pouvez battre le méplat avec une massette jusqu’au refus du sol, il faut bien assurer que la profondeur enfoncée suffit pour tenir toute la structure, une profondeur minimum de 60 cm est requise et augmente selon la qualité du sol et la charge de l’ouvrage.
L’espace entre les deux méplats d’un poteau est égal à l’épaisseur du poteau et les hauteurs hors-sol sont égales aux positions des trous du poteau ajoutant 5 cm pour la hauteur libre entre la base du poteau et le sol. Aidez-vous d’un niveau à bulle pour vérifier la verticalité des tubes.
| Références | Valeurs caractéristiques - Solive bois sur support rigide (béton ou acier) | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||||||||||||||
| Porteur | Porté | R1,k - Pente β=0° | R1,k - Pente β=15° | |||||||||||||
| Qté | Type | Qté | Type | Longueur de broches [mm] | Longueur de broches [mm] | |||||||||||
| 60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | |||||
| CBH150/2,5 | 14 | CNA4,0x60 | 5 | STD10 | 11.1 | 11.6 | 13.4 | 15 | 16.8 | 17.7 | 10.5 | 10.9 | 12.5 | 13.9 | 15.5 | 16.9 |
| CBH180/2,5 | 16 | CNA4,0x60 | 6 | STD10 | 17 | 18.3 | 21.4 | 24.3 | 26.8 | 26.8 | 16.2 | 17.3 | 20 | 22.6 | 25.4 | 25.7 |
| CBH220/2,5 | 22 | CNA4,0x60 | 7 | STD10 | 21.1 | 22.5 | 26 | 29.4 | 33 | 33.5 | 20.1 | 21.3 | 24.4 | 27.5 | 30.8 | 32.2 |
Les valeurs de reprise de charge sur béton indiquées dans ce tableau sont données dans le cas d’une fixation en pleine dalle. Dans un contexte d’application différente, il convient au concepteur de s’assurer de la bonne tenue des ancrages.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
1. Sur bois :
Porteur :
- Pointes annelées CNA Ø4,0 x 60 mm
Porté :
- Broches Ø10 mm (longueur à préciser suivant épaisseur du bois)
2. Sur support rigide :
Porteur béton :
- Cheville mécanique : WA M10-78/5
OU
- Ancrage chimique : résine AT-HP + tige fileté LMAS M10-120/25
Porteur acier :
Porté :
Installation
1. Réaliser une entaille verticale de largeur 9 mm dans la poutre portée,
2. Identifier la position des broches sur la poutre portée,
3. Percer transversalement la poutre portée pour y insérer les broches (diamètre de perçage en fonction du diamètre de la broche),
4. Insérer la 1ère broche supérieure dans la poutre portée.
