Équerres renforcées CLASSIQUES asymétriques pour le BOIS et le BETON - Réf. E4/2.5

EN STOCK
Expédition immédiate disponible pour 11 unité(s).
1€58
  HT  / équerre
(1.89 € TTC)
    • 75mm
    • 2,5mm
    • 60mm
    • 100mm
    • 1 pièce
  • Autres choix

  • Référence
    E4/2.5
  • Fabrication
    française
  • Marque
    SIMPSON Strong-Tie
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Perçages Aile B
    Vis ou pointes : 7Ø5 ; Boulons : 1Ø13
  • Perçages Aile C
    Vis ou pointes : 6Ø5 ; Oblong : 1Ø12x20
  • Fixation bois/bois - type poutre/poutre
    Aile B : 8 ; Aile C : 6 ; type : CNA Ø4.0x35 ou Ø4.0x50 mm - Assemblage avec 2 équerres
  • Fixation bois/support rigide - type poutre/support rigide
    Aile B : 8 - type : CNA Ø4.0x35 ou Ø4.0x50 mm ; Aile C : 1 - type : WA M10-78/5 - Assemblage avec 2 équerres
  • Code EAN
    3523140201467

Équerres renforcées CLASSIQUES

Les équerres renforcées CLASSIQUES répondent à des applications structurelles dans la charpente et la maison à ossature bois.

Caractéristiques :

Matière :

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Equivalent inox disponible (E5IX,
  • Épaisseur : de 1,5 à 3 mm selon les modèles.

Avantages :

  • Haute rigidité,
  • Polyvalence d’utilisations.

Application

Support :

  • Porteur : bois massif, lamellé collé, béton, acier...
  • Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés...

Domaines d’utilisation :

  • Fixation de fermettes,
  • Lisses et montants de bardage,
  • Ancrages de chevrons, consoles, chevêtres...

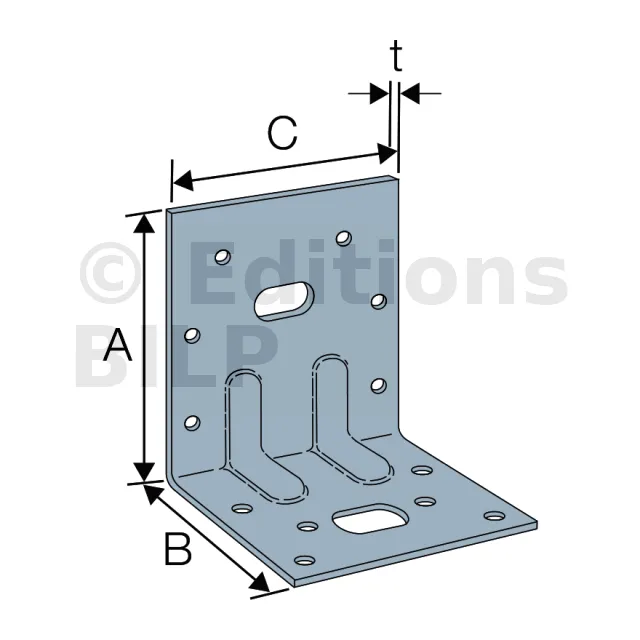

Dimensions et perçages
RéférencesDimensions [mm]Perçages Aile APerçages Aile B
A B C t Ø5 Ø13 Ø11x22 Ø5 Ø11 Ø13 Ø11x22 Ø12x20
E5/1.5 76.5 49.5 65 1.5 7 - 1 6 - - 1 -
E5/1.5/11.22/11 76.5 49.5 65 1.5 7 - 1 6 1 - - -
E5/2 77 50 65 2 7 - 1 6 - - 1 -
E4/2.5 102.5 62.5 75 2.5 7 1 - 6 - - - 1
E6/2.5 122.5 62.5 75 2.5 11 1 - 6 - - - 1
E8/2.5 162.5 62.5 75 2.5 12 2 - 6 - - - 1
E14/2 82 52 75 2 8 1 - 4 - 1 - -
E17/2 150 50 75 2 15 2 - 4 - 1 - -
E19/3 152 52 75 3 15 2 - 4 - 1 - -
E5/1.5/135* 75 48 65 1.5 7 - 1 6 - - 1 -

* Equerre pliée à 135°

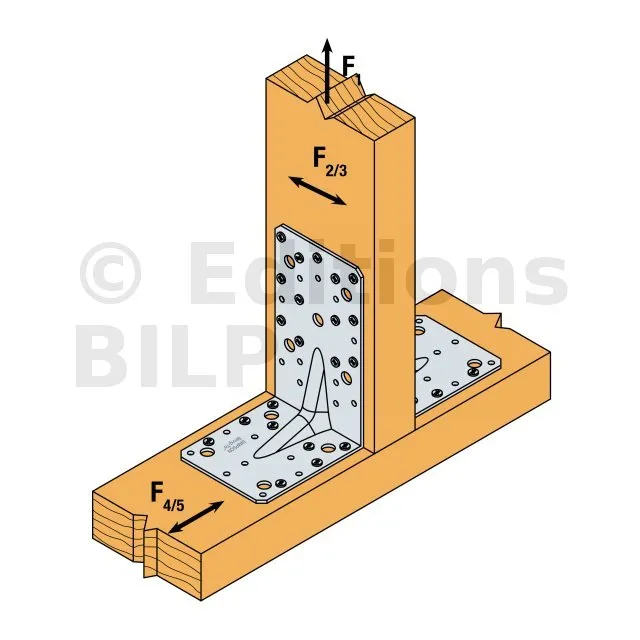

Valeurs caractéristiques - connexion bois sur bois - clouage total - 2 équerres

RéférencesValeurs caractéristiques - Connexion bois sur bois - Clouage total
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k
Qté Qté CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
E5/1.5 7 6 6.1 7.1 8.6 9.3 9.8 10.8 13 14
E5/1.5/11.22/11 7 6 6.1 7.1 8.6 9.3 9.8 10.8 13 14
E5/2 7 6 6.1 7.1 8.6 9.8 9.8 10.8 13 14
E4/2.5 8 6 5.5 6.3 7.2 7.6 7.6 8.3 10.1 10.7
E6/2.5 11 6 5.5 6.3 7.2 7.6 9.4 10.3 12.5 13.3
E8/2.5 13 6 5.5 6.3 7.2 7.6 10 11 13.3 14.2
E14/2 8 4 4.2 5.1 6.7 8.4 5.3 5.8 7.7 9.7
E17/2 15 4 4.9 5.6 6.7 7.4 8.2 9 10.9 11.6
E19/3 15 4 4.9 5.6 6.7 7.4 8.2 9 10.7 11.4

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

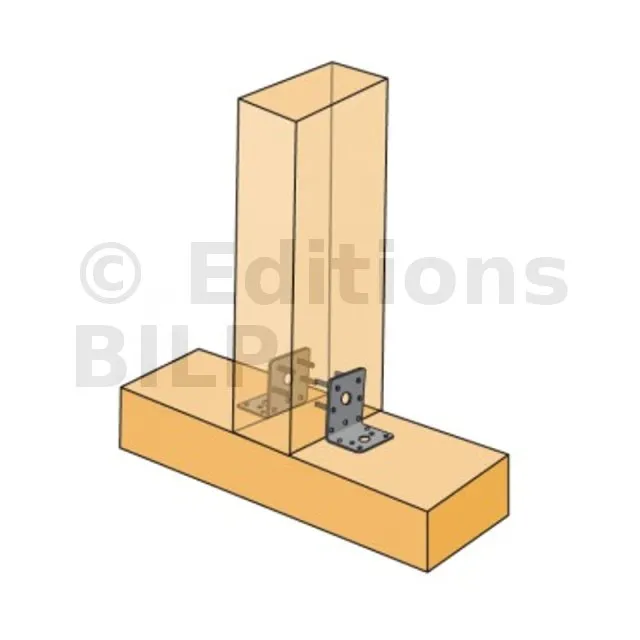

Valeurs caractéristiques - Connexion poteau bois sur poutre bois - Clouage partiel - 2 équerres

RéférencesValeurs caractéristiques - Connexion poteau bois sur poutre bois - Clouage partiel
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k
Qté Qté CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA Ø4.0x50 CNA4.0x60
E6/2.5 8 6 4.1 5 6.6 8.3 5.3 6.3 9 9.6
E8/2.5 10 6 4.2 5 6.7 8.3 6.2 7.5 11.5 12.1
E17/2 12 4 4.2 5.1 6.7 8.3 6.7 7.3 10.7 11.3
E19/3 12 4 4.2 5.1 6.7 8.3 6.5 7.1 10.7 11.4

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

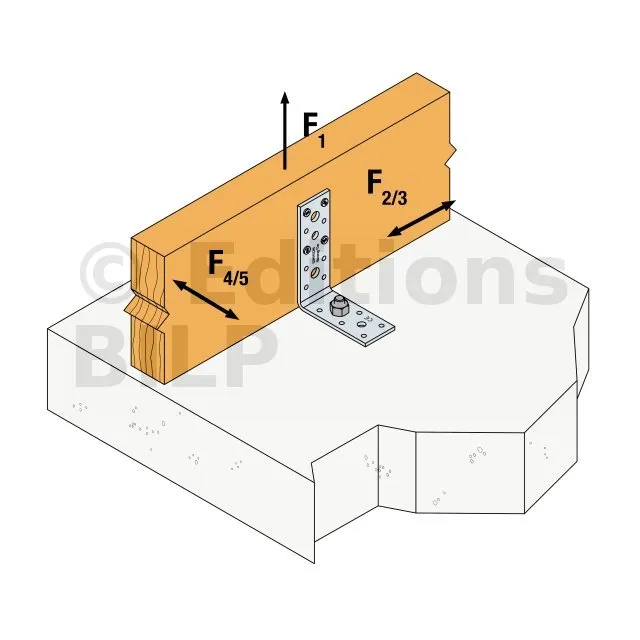

Valeurs caractéristiques - Connexion bois sur support rigide - 2 équerres
RéférencesValeurs caractéristiques - Bois sur support rigide
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k
Qté Type Qté Type CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
E5/1.5 7 CNA 1 Ø10 6.6 6.6 6.6 6.6 -* -* -* -*
E5/1.5/11.22/11 7 CNA 1 Ø10 6.6 6.6 6.6 6.6 5.8 6.7 8.6 9.9
E5/2 7 CNA 1 Ø10 8.4 8.4 8.4 8.4 -* -* -* -*
E4/2.5 8 CNA 1 Ø10 12.6 12.6 12.6 12.6 -* -* -* -*
E6/2.5 11 CNA 1 Ø10 12.6 12.6 12.6 12.6 -* -* -* -*
E8/2.5 13 CNA 1 Ø10 12.7 12.7 12.7 12.7 -* -* -* -*
E14/2 8 CNA 1 Ø10 3.6 4.4 5 6.3 3.4 4.1 5.5 6.9
E17/2 15 CNA 1 Ø10 15.2 15.2 15.2 15.2 5.8 6.6 8.3 9.4
E19/3 15 CNA 1 Ø10 28.1 28.1 28.1 28.1 8.1 9.2 11.6 13

* Aucune reprise de charge car appui glissant

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

Valeurs caractéristiques - connexion poteau bois sur support rigide - 2 Equerres
RéférencesValeurs caractéristiques - Bois sur support rigide
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k
Qté Type Qté Type CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
E6/2.5 8 CNA 1 Ø10 3.3 4 5.3 6.6 -* -* -* -*
E8/2.5 10 CNA 1 Ø10 3.3 4 5.3 6.6 -* -* -* -*
E17/2 12 CNA 1 Ø12 10.2 12.4 12.6 15.8 3.4 3.7 5.3 5.6
E19/3 12 CNA 1 Ø12 10 12.2 15.3 19.2 5.9 6.5 10 10.7

* Aucune reprise de charge car appui glissant

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

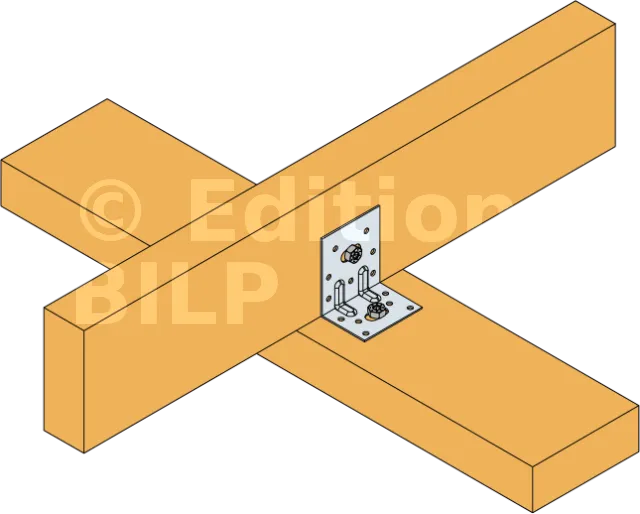

Valeurs caractéristiques - Bois sur bois - Vis connecteurs Ø10 - 2 Equerres
RéférencesValeurs Caractéristiques - Bois sur bois - Vis connecteurs Ø10 - 2 équerres
Fixations Valeurs Caractéristiques - Bois C24 - 2 équerres par assemblage [kN]
Aile A Aile B R1.k
Quantité Type Quantité Type SSH10x40
E5/1.5 1 SSH 1 [010] 5
E5/1.5/11.22/11 1 SSH 1 [010] 5

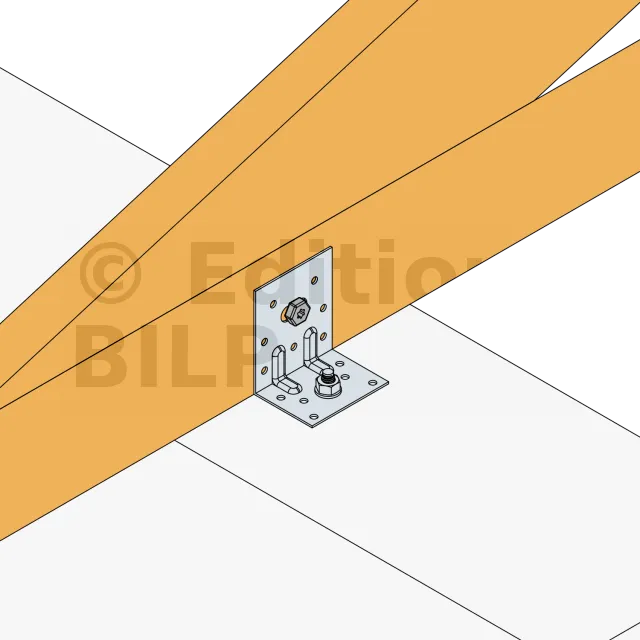

Valeurs caractéristiques - Bois sur support rigide - Vis connecteurs Ø10 - 2 Equerres
RéférencesValeurs Caractéristiques - Bois sur béton - Vis connecteurs Ø10 - 2 équerres
Fixations Valeurs Caractéristiques - Bois C24 - 2 équerres par assemblage [kN]
Aile A Aile B R1.k
Quantité Type Quantité Type SSH10x40
E5/1.5 1 SSH 1 SSH 3.1
E5/1.5/11.22/11 1 SSH 1 SSH 3.1
