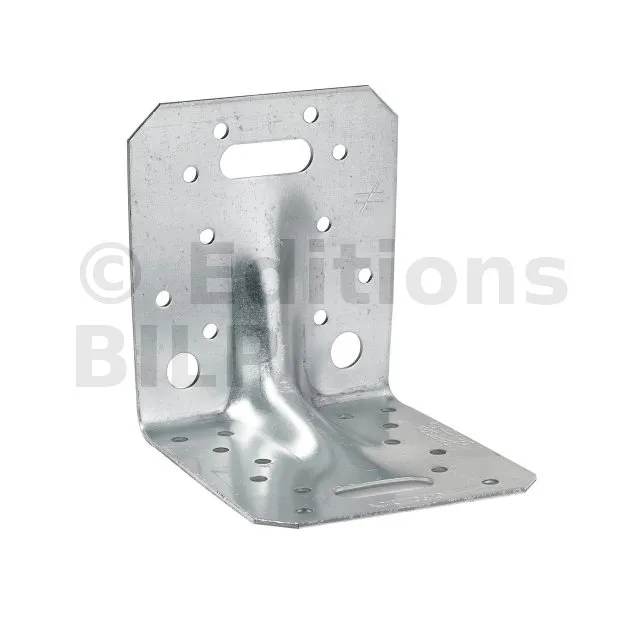

Équerres hypers RENFORCEES pour les larges sections de bois sur support BOIS et BETON - Réf. ACRL10520

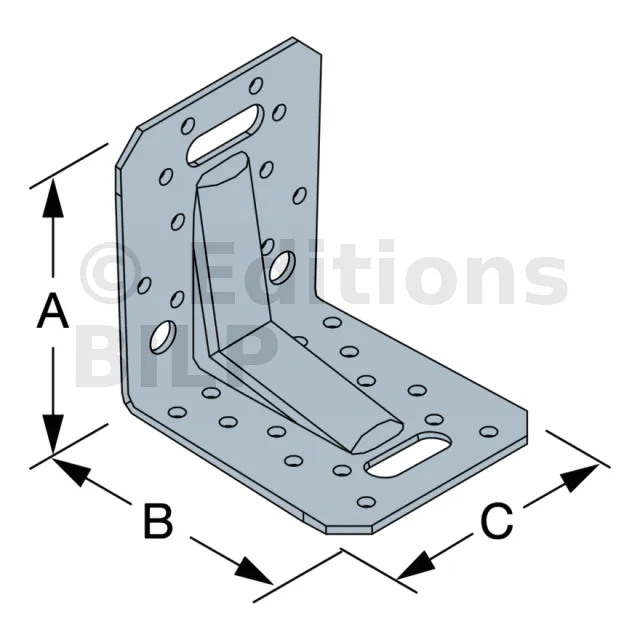

Informations techniques

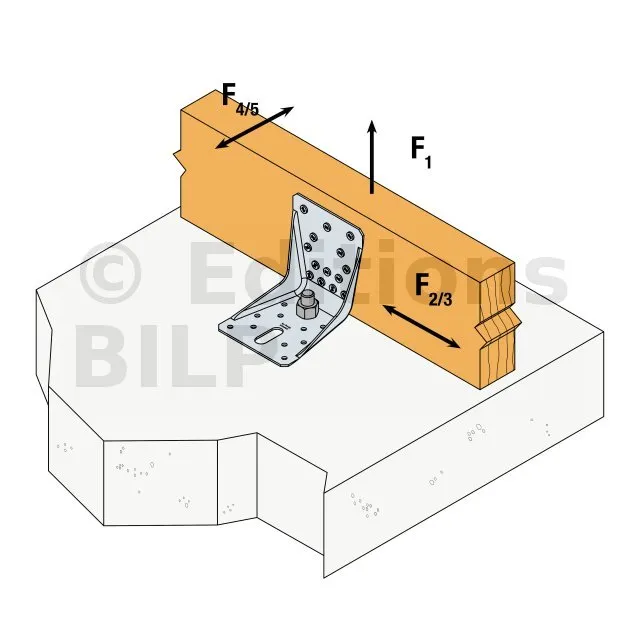

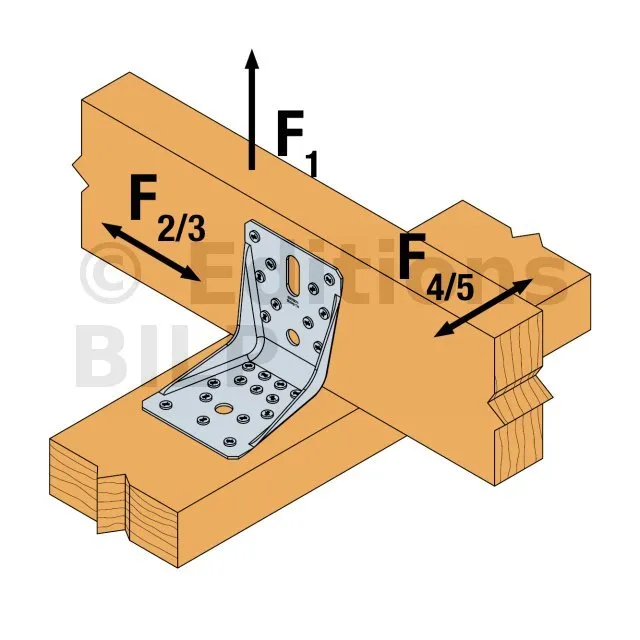

F1 : effort de traction dans l’axe central de l’équerre
Cas particulier d’une fixation avec 1 seule équerre :

• Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres.
• Dans le cas contraire, la résistance de l’assemblage dépend de la distance « f » entre la surface de contact verticale et le point d’application de la charge.

F2 et F3 : effort latéral de cisaillement
Cas particulier d’une fixation avec 1 seule équerre :

• La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres.

F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre

• La résistance de l’assemblage dépend de la distance « e » entre la base de l’équerre et le point d’application de la charge.

Fixations
Sur bois :

• Pointes annelées CNAØ4.0x35mm ou CNAØ4.0x50mm.
• Vis CSA Ø5.0x35 ou CSA Ø5.0x40.
• Boulons.
• Tirefonds.

Sur support rigide :
Béton :

• Goujon d’ancrage : WA M10-78/5.
• Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25.

Maçonnerie creuse :

• Ancrage chimique : résine AT-HP ou POLY-GP + Tige filetée LMAS M10-120/25 + tamis SH M16x130.

Sur acier :

• Boulons diamètre 10 mm.

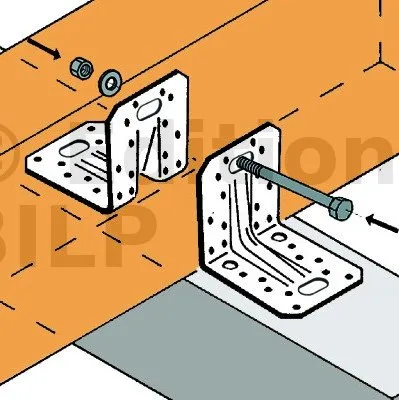

Installation
1. Approcher l’élément à fixer du support,
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,

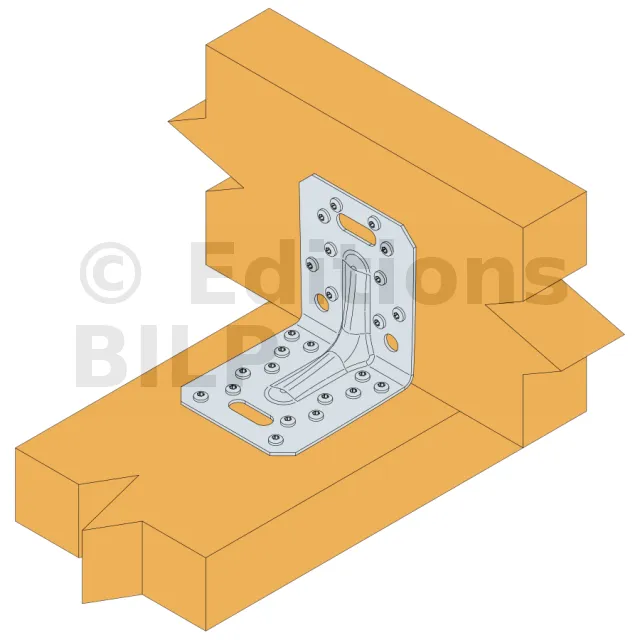

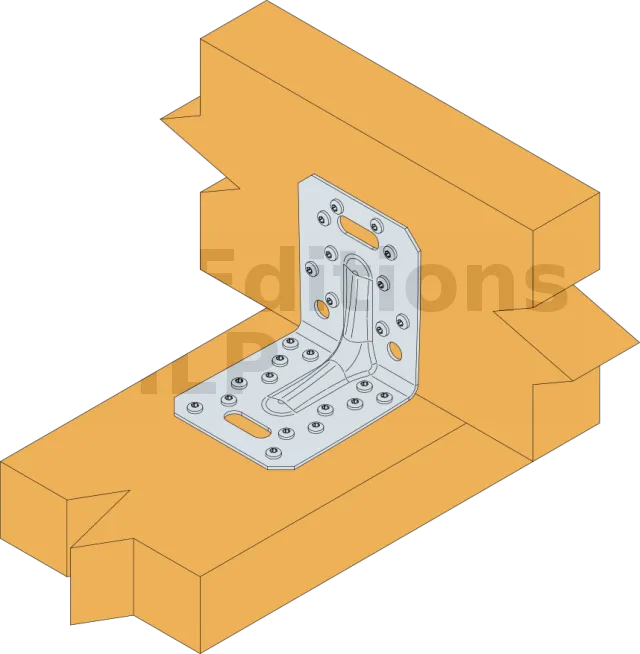

3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,

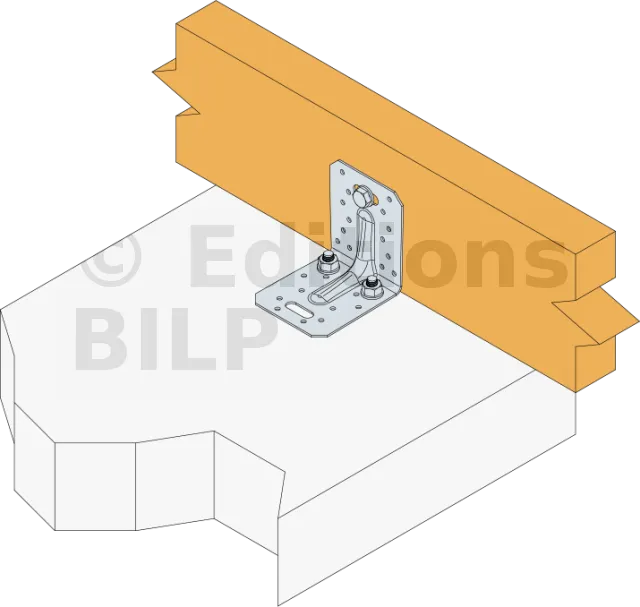

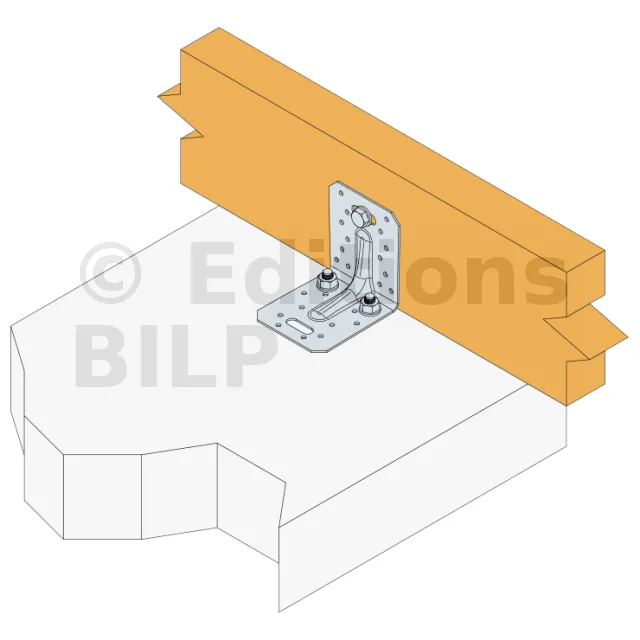

4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
