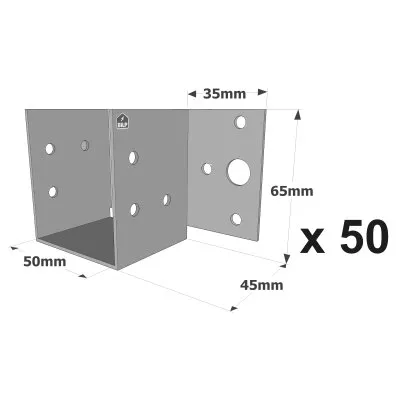

Sabots à ailes extérieures, gamme MF, pour Mini fixe panne - Réf. MF180/50/1.5_50
- RéférenceMF180/50/1.5_50
- MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346
- Fabricationfrançaise
- Hauteur minimale du bois porté65mm
- Hauteur maximale du bois porté98mm
- MarqueSIMPSON Strong-Tie
- Profondeur (C)45mm
- Epaisseur1.5mm
- Largeur (D)35mm
- Profondeur (F)46.5mm
- Perçages sur porteur Ø5 [mm]6
- Perçages sur porteur Ø11 [mm]2
- Perçages sur porté Ø5 [mm]6
- Fixation BOIS/BOIS - clouage totalPorteur : 6 ; Porté : 6 ; type : pointes annelées Ø4,0 x 35mm
- Fixation sur BÉTON ou ACIERPorteur : 2, Support béton : Ancrage mécanique WA M10-78/5 ou Ancrage chimique tige filetée Ø10 mm : LMAS M10-130 avec résine AT-HP et support métallique : boulons Ø10 mm
Sabots à ailes extérieures, gamme MF, pour Mini sabot de panne
Le mini fixe panne MF est idéal pour la réalisation de planchers légers, de faux plafonds, de structures verticales, de terrasses.
Caractéristiques :
Déclarations de performance :FR-DoP-e06/0270
Agréments techniques : ETA-06/0270
Matière :
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 1,5 mm.
Dimensions
Dimension façade principale
| Dimensions poutre | Dimensions [mm] | Perçages sur porteur | Perçages sur porté | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Hauteur | |||||||||||
| Références | Min. | Max. | A | B | C | D | F | t | Ø5 [mm] | Ø11 [mm] | Ø5 [mm] |
| MF165/38/1.5 | 64 | 95 | 38 | 63.5 | 45 | 35 | 46.5 | 1.5 | 6 | 2 | 6 |
| MF180/38/1.5 | 71 | 107 | 38 | 71 | 45 | 35 | 46.5 | 1.5 | 6 | 2 | 6 |
| MF200/38/1.5 | 81 | 122 | 38 | 81 | 45 | 35 | 46.5 | 1.5 | 8 | 2 | 6 |
| MF165/50/1.5 | 58 | 86 | 50 | 57.5 | 45 | 35 | 46.5 | 1.5 | 6 | 2 | 6 |
| MF180/50/1.5 | 65 | 98 | 50 | 65 | 45 | 35 | 46.5 | 1.5 | 6 | 2 | 6 |
| MF200/50/1.5 | 75 | 113 | 50 | 75 | 45 | 35 | 46.5 | 1.5 | 8 | 2 | 6 |
| MF180/60/1.5 | 60 | 90 | 60 | 60 | 45 | 35 | 46.5 | 1.5 | 6 | 2 | 6 |
| MF200/60/1.5 | 70 | 105 | 60 | 70 | 45 | 35 | 46.5 | 1.5 | 8 | 2 | 6 |

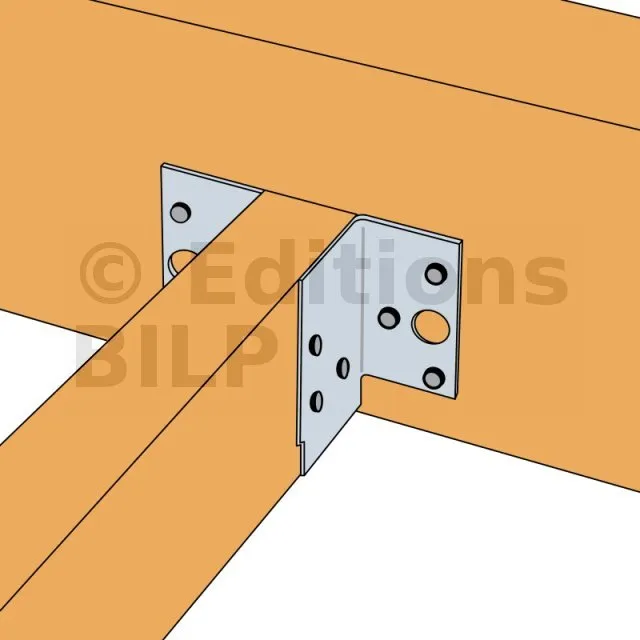

Valeurs caractéristiques - Solive sur poutre - Clouage total
Vue de derrière
| Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||||
|---|---|---|---|---|---|---|
| Porteur | Porté | R1.k | R2.k | |||
| Références | Qté | Qté | CNA4,0x35 | CNA4,0x50 | CNA4,0x35 | CNA4,0x50 |
| MF165/38/1.5 | 6 | 6 | 5.3 | - | 3.7 | - |
| MF180/38/1.5 | 6 | 6 | 5.3 | - | 3.7 | - |
| MF200/38/1.5 | 8 | 6 | 6.9 | - | 3.7 | - |
| MF165/50/1.5 | 6 | 6 | 4.6 | - | 3.7 | - |
| MF180/50/1.5 | 6 | 6 | 4.6 | - | 3.7 | - |
| MF200/50/1.5 | 8 | 6 | 6.3 | - | 3.7 | - |
| MF180/60/1.5 | 6 | 6 | 4 | 6.2 | 3.7 | 4.9 |
| MF200/60/1.5 | 8 | 6 | 5.7 | 8.6 | 3.7 | 4.9 |
