Pied de poteau en âme avec platine - Inox A2 - Réf. PPSDT230IX

EN STOCK
Expédition immédiate disponible pour 8 unité(s).
64€60
  HT  / Pied de poteau
(77.52 € TTC)
    • 44mm
    • INOX (304 L suivant NF EN 10088-2)
    • 176mm
    • 1 pièce
  • Autres choix

  • Référence
    PPSDT230IX
  • Fabrication
    française
  • Marque
    SIMPSON Strong-Tie
  • Epaisseur
    4mm
  • Matériau
    Acier inoxydable A2 suivant NF EN 10088
  • Largeur (B)
    80mm
  • Largeur (D)
    130mm
  • Largeur (E)
    130mm

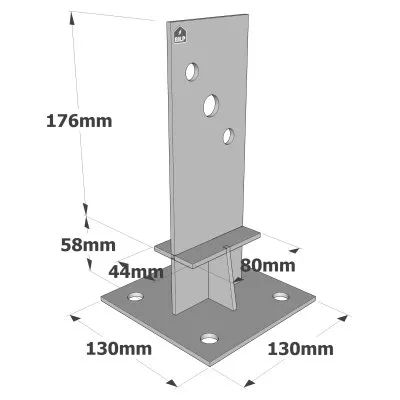

  • Perçages platine haute
    2Ø13 - 1Ø17
  • Perçages platine basse
    4Ø14
  • Connexion bois sur support rigide

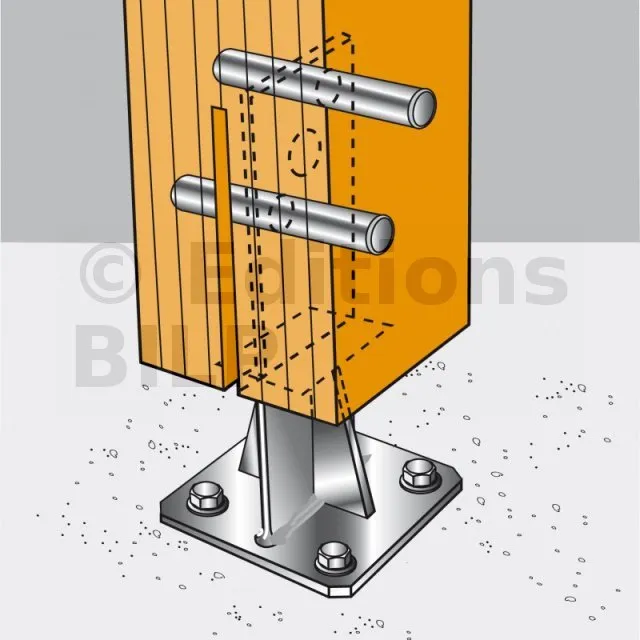

    Sur poteau : 2 broches Inox Ø12 ou Ø16 ou Boulons inox Ø 12 mm ou 16 mm suivant perçages ; sur béton : 4Ø12 (goujons BOAX-II M12-104/5 A4 ; tige filetée M12) ; sur acier : Boulons inox Ø12
  • Charge maximale admissible en compression
    2.53 tonnes
  • Hauteur (F)
    58mm

Pied de poteau en âme avec platine - Inox A4

Les pieds de poteaux type PPSDTIX permettent la réalisation d‘assemblages discrets et fiables. Leur conception en âme assure des charges au soulèvement. Les modèles inox sont en général recommandés dans les atmosphères corrosives mais dans des conditions très restrictives.

Caractéristiques

Déclarations de performance : FR-DoP-e07/0285
Agréments techniques : ETA-07/0285

Matière

  • Acier inox 304L suivant la norme EN 10088

Avantages

  • Conçus spécialement pour reprendre des efforts de soulèvement,
  • Grande résistance à la corrosion.

Applications

Support

  • Porteur : béton, acier, bois...
  • Porté : bois massif, bois composite, bois lamellé-collé (poteau 200 x 200 maxi)...

Domaines d’utilisation

  • Structures extérieures,
  • Auvent, pergola, veranda, terrasse et console...

Données techniques

Dimensions


Le décamètre

Selon sa longueur on l’appelle décamètre pour 10 m, le double décamètre pour 20 m et triple décamètre pour 30 m et existe aussi en 50 ou 100 m. Il est indispensable pour toutes les dimensions de pergolas des plus petites aux grandes surfaces, aux divers repérages sur le chantier. Avec son ruban souple, il n’est pas recommandé dans l’implantation nécessitant une grande précision.
Le mètre

Longueur variant de 1 à 10 m, c’est un outil qui ne doit être séparé d’un maçon, d’un bricoleur et toute autre fonction. Il est très facile à porter vu sa taille et le ruban flexible enroulé sur lui-même. Il est utilisé dans les mesures rectilignes et même dans les courbes.

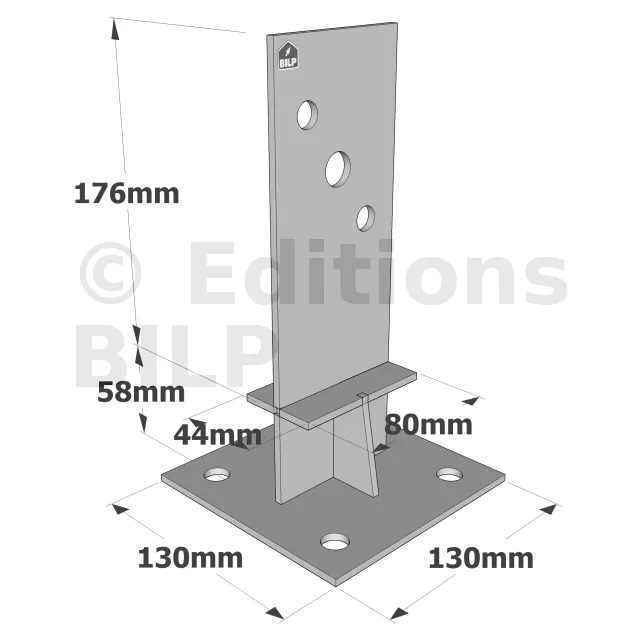

RéférencesDimensions [mm]Perçages platine hautePerçages platine basse
A B C D E F H t Ø13 Ø17 Ø14
PPSDT170IX 60 60 114 100 100 56 60 4 2 - -
PPSDT230IX 44 80 176 130 130 58 80 4 2 1 4

Valeurs caractéristiques

RéférencesValeurs caractéristiques - Connexion bois sur support rigide
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Sur poteau Sur béton R1.k R2.k R3.k R4.k
Quantité Type Quantité Type
PPSDT170IX 2 STD12 4 Ø12* 23,3/kmod^0,5 16.3 min(21,3 ;14,1/kmod) 0,98/kmod
PPSDT230IX 2 STD12 4 Ø12* 48,1/kmod^0,5 23 15 8,4/kmod^0,5

* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.

Valeurs caractéristiques simplifiées

RéférencesValeurs caractéristiques simplifiées - Connexion bois sur support rigide
Fixations Valeurs caractéristiques simplifiées - Bois C24 [kN]
Sur poteau Sur béton R1.k* R2.k R3.k* R4.k*
Quantité Type Quantité Type
PPSDT170IX 2 STD12 4 Ø12** 26 16.3 20.1 1.4
PPSDT230IX 2 STD12 4 Ø12** 53.8 23 15 9.4

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.

** Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
