Pied de poteau en âme avec platine - Inox A2 - Réf. PPSDT230IX_10
Pied de poteau en âme avec platine - Inox A4

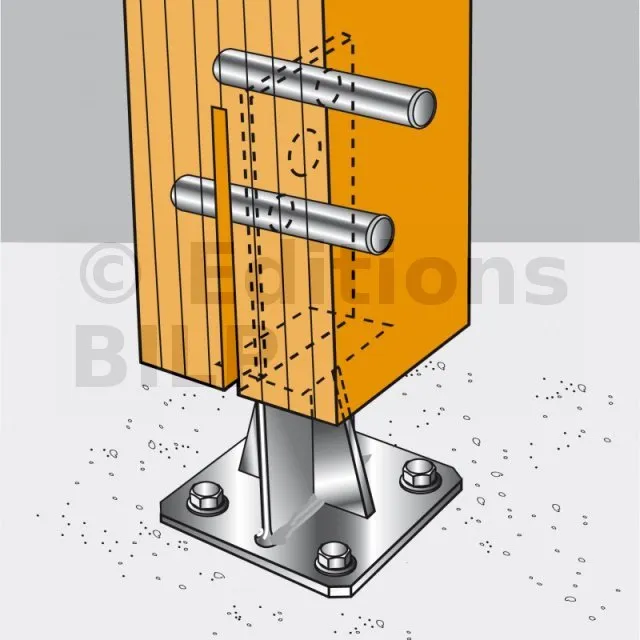

Les pieds de poteaux type PPSDTIX permettent la réalisation d‘assemblages discrets et fiables. Leur conception en âme assure des charges au soulèvement. Les modèles inox sont en général recommandés dans les atmosphères corrosives mais dans des conditions très restrictives.
Caractéristiques
Déclarations de performance :FR-DoP-e07/0285
Agréments techniques :ETA-07/0285
Matière
- Acier inox 304L suivant la norme EN 10088
Avantages
- Conçus spécialement pour reprendre des efforts de soulèvement,
- Grande résistance à la corrosion.
Applications
Support
- Porteur : béton, acier, bois...
- Porté : bois massif, bois composite, bois lamellé-collé (poteau 200 x 200 maxi)...
Domaines d’utilisation
- Structures extérieures,
- Auvent, pergola, veranda, terrasse et console...
Données techniques
Dimensions
Selon sa longueur on l’appelle décamètre pour 10 m, le double décamètre pour 20 m et triple décamètre pour 30 m et existe aussi en 50 ou 100 m. Il est indispensable pour toutes les dimensions de pergolas des plus petites aux grandes surfaces, aux divers repérages sur le chantier. Avec son ruban souple, il n’est pas recommandé dans l’implantation nécessitant une grande précision.
Longueur variant de 1 à 10 m, c’est un outil qui ne doit être séparé d’un maçon, d’un bricoleur et toute autre fonction. Il est très facile à porter vu sa taille et le ruban flexible enroulé sur lui-même. Il est utilisé dans les mesures rectilignes et même dans les courbes.

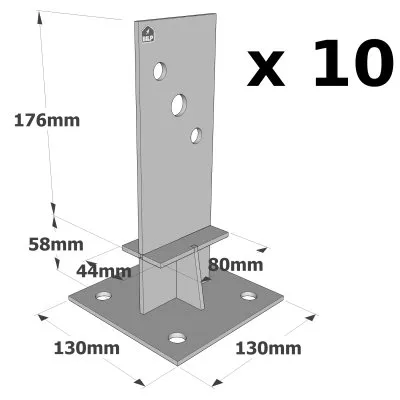

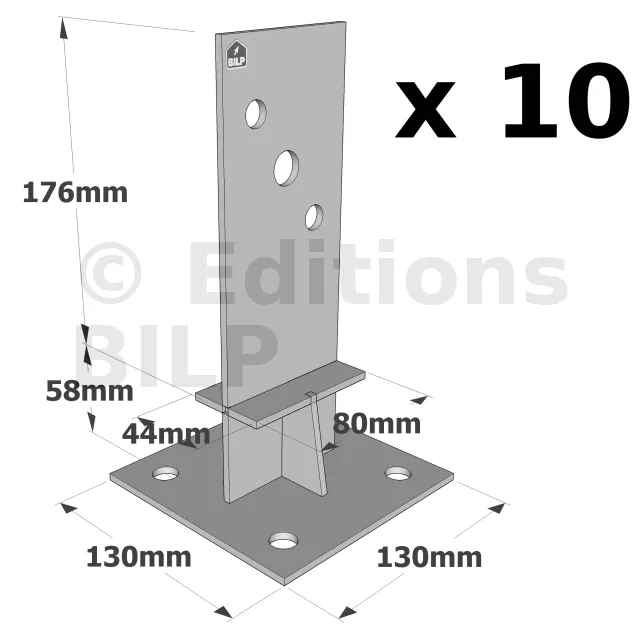

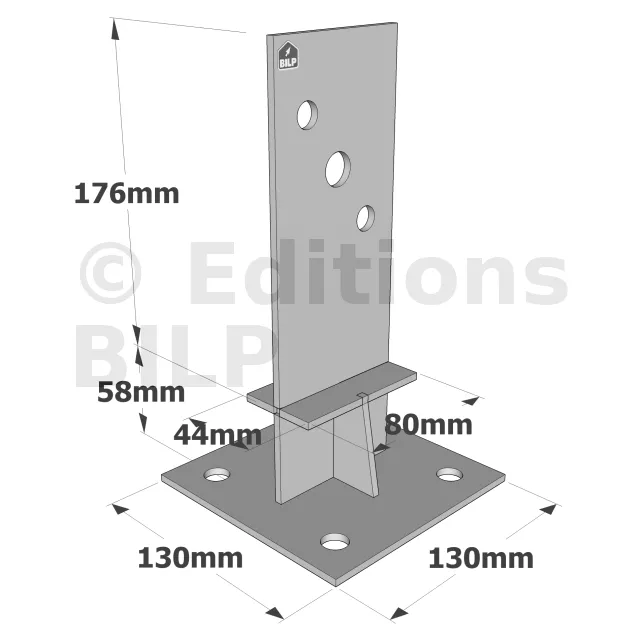

| Références | Dimensions [mm] | Perçages platine haute | Perçages platine basse | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | H | t | Ø13 | Ø17 | Ø14 | |
| PPSDT170IX | 60 | 60 | 114 | 100 | 100 | 56 | 60 | 4 | 2 | - | - |
| PPSDT230IX | 44 | 80 | 176 | 130 | 130 | 58 | 80 | 4 | 2 | 1 | 4 |
Valeurs caractéristiques
| Références | Valeurs caractéristiques - Connexion bois sur support rigide | |||||||
|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||||||
| Sur poteau | Sur béton | R1.k | R2.k | R3.k | R4.k | |||
| Quantité | Type | Quantité | Type | |||||
| PPSDT170IX | 2 | STD12 | 4 | Ø12* | 23,3/kmod^0,5 | 16.3 | min(21,3 ;14,1/kmod) | 0,98/kmod |
| PPSDT230IX | 2 | STD12 | 4 | Ø12* | 48,1/kmod^0,5 | 23 | 15 | 8,4/kmod^0,5 |
* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
Valeurs caractéristiques simplifiées
| Références | Valeurs caractéristiques simplifiées - Connexion bois sur support rigide | |||||||
|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques simplifiées - Bois C24 [kN] | |||||||
| Sur poteau | Sur béton | R1.k* | R2.k | R3.k* | R4.k* | |||
| Quantité | Type | Quantité | Type | |||||
| PPSDT170IX | 2 | STD12 | 4 | Ø12** | 26 | 16.3 | 20.1 | 1.4 |
| PPSDT230IX | 2 | STD12 | 4 | Ø12** | 53.8 | 23 | 15 | 9.4 |
* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.
** Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
