Pieds de poteau en âme avec platine - Réf. PPSDT230_10 (...)

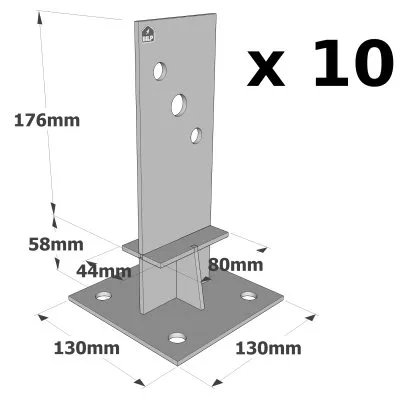

Pieds de poteau en âme avec platine - Réf. PPSDT230_10

bientôt DISPO
Expédition estimée dans 8 jours.
23€33
  HT  / pied

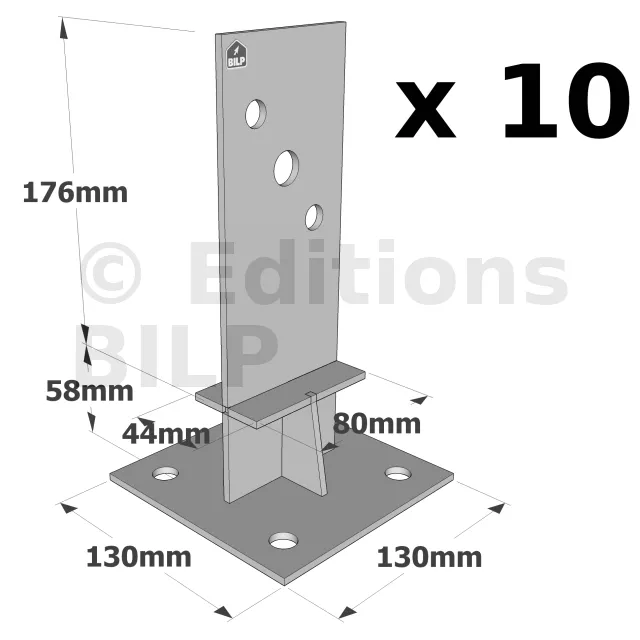

soit 233.33€ pour 10 pieds de poteau
(280.00 € TTC)
    • 44mm
    • GC (galvanisée à chaud suivant NF EN ISO 1461)
    • 176mm
    • 10 pièces
  • Autres choix

  • Référence
    PPSDT230_10
  • Fabrication
    française
  • Marque
    SIMPSON Strong-Tie
  • Epaisseur
    4mm
  • Matériau
    Acier S253JR suivant NF EN 10025
  • Largeur (B)
    80mm
  • Largeur (D)
    130mm
  • Largeur (E)
    130mm
  • Perçages platine haute
    2Ø13 - 1Ø17
  • Perçages platine basse
    4Ø14
  • Connexion bois sur support rigide

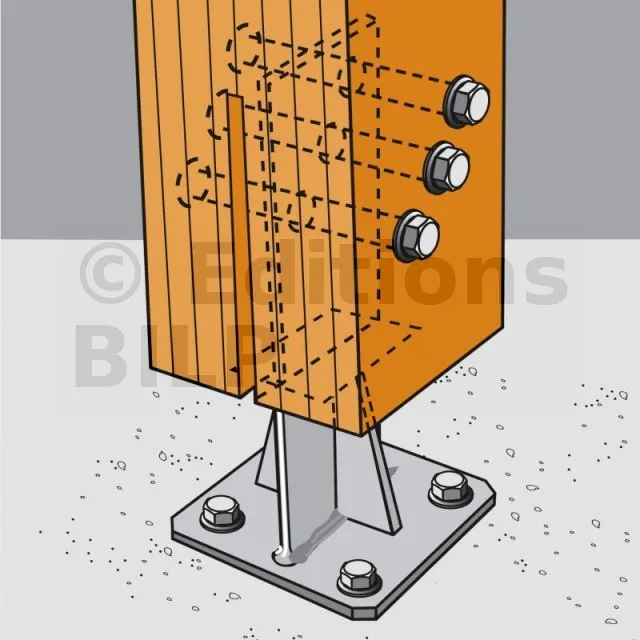

    Sur poteau : 2 STD12 ; sur béton : 4Ø12 (goujons WA M12 ; tige filetée M12) ; sur acier : boulons
  • Charge maximale admissible en compression
    2.80 tonnes
  • Hauteur (F)
    58mm

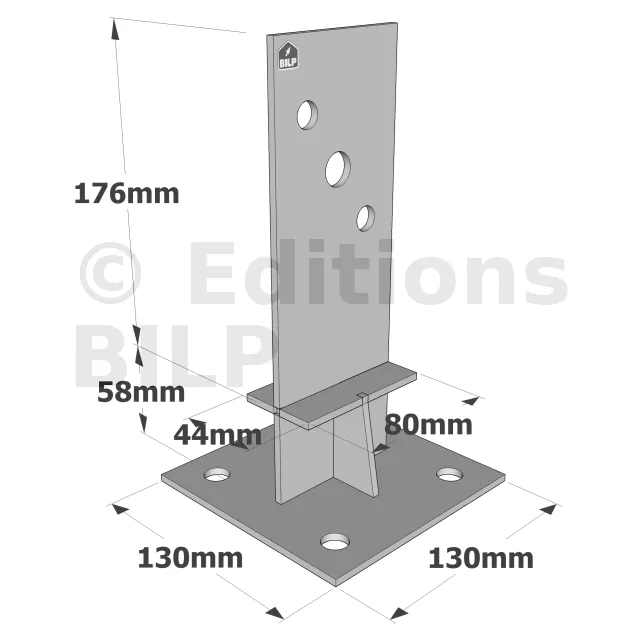

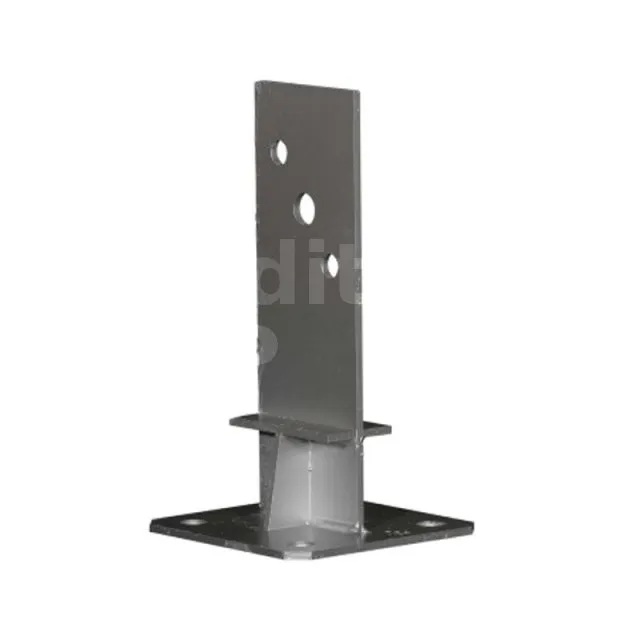

Pieds de poteau en âme avec platine - PPSDT

Les pieds de poteau en âme avec platine type PPSDT permettent la réalisation d‘assemblages discrets et fiables. Leur conception en âme assure des charges au soulèvement.

Caractéristiques :

Déclarations de performance : FR-DoP-e07/0285
Agréments techniques : ETA-07/0285

Matière :

  • Acier S253JR suivant NF EN 10025.
  • Finition galvanisation à chaud suivant NF EN ISO 1461.

Avantages :

  • Conçu spécialement pour reprendre des efforts de soulèvement,
  • Grande résistance à la corrosion.

Applications

Support :

  • Porteur : bois, béton, acier
  • Porté : bois massif, bois composite, lamellé-collé (poteau 200 x 200 maxi)

Domaines d’utilisation :

  • Auvent,
  • Pergola,
  • Veranda,
  • Terrasse,
  • Console.

Données techniques

Dimensions

Le décamètre

Selon sa longueur on l’appelle décamètre pour 10 m, le double décamètre pour 20 m et triple décamètre pour 30 m et existe aussi en 50 ou 100 m. Il est indispensable pour toutes les dimensions de pergolas des plus petites aux grandes surfaces, aux divers repérages sur le chantier. Avec son ruban souple, il n’est pas recommandé dans l’implantation nécessitant une grande précision.
Le mètre

Longueur variant de 1 à 10 m, c’est un outil qui ne doit être séparé d’un maçon, d’un bricoleur et toute autre fonction. Il est très facile à porter vu sa taille et le ruban flexible enroulé sur lui-même. Il est utilisé dans les mesures rectilignes et même dans les courbes.

RéférencesDimensions [mm]Perçages platine hautePerçages platine basse
A B C D E F H t Ø13 Ø17 Ø14
PPSDT160 34 60 104 100 100 56 60 4 1 - 4
PPSDT230 44 80 176 13 130 58 80 4 2 1 4

Valeurs caractéristiques

Le décamètre

Selon sa longueur on l’appelle décamètre pour 10 m, le double décamètre pour 20 m et triple décamètre pour 30 m et existe aussi en 50 ou 100 m. Il est indispensable pour toutes les dimensions de pergolas des plus petites aux grandes surfaces, aux divers repérages sur le chantier. Avec son ruban souple, il n’est pas recommandé dans l’implantation nécessitant une grande précision.

RéférencesValeurs caractéristiques - Connexion bois sur support rigide
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Sur poteau Sur béton R1.k R2.k R3.k R4.k
Quantité Type Quantité Type
PPSDT160 1 STD12 4 Ø12* 40,5/kmod^0,5 8.4 5.5 7,0/kmod^0,5
PPSDT230 2 STD12 4 Ø12* 53,5/kmod^0,5 23 min(15 ;13,7/kmod) 9,3/kmod^0,5

* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.

Valeurs caractéristiques simplifiées

RéférencesValeurs caractéristiques simplifiées - Connexion bois sur support rigide
Fixations Valeurs caractéristiques simplifiées - Bois C24 [kN]
Sur poteau Sur béton R1.k* R2.k R3.k* R4.k*
Quantité Type Quantité Type
PPSDT160 1 STD12 4 Ø12** 45.3 8.4 5.5 7.9
PPSDT230 2 STD12 4 Ø12** 59.8 23 15 10.5

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.

** Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
