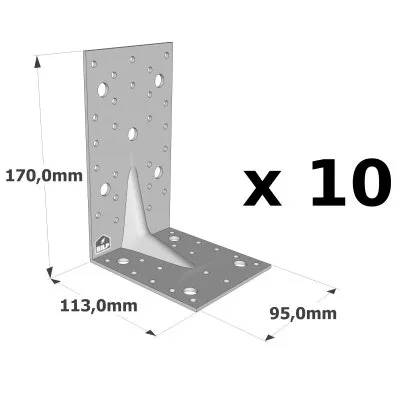

Grande équerre renforcée - Réf. E20/3_10
Grande équerre renforcée E20/3
Les équerres renforcées E20/3 sont les plus performantes de notre gamme. Elles s’adaptent à toutes les configurations d’assemblages structurels qu’il s’agisse de liaisons sur bois ou sur béton.
Caractéristiques
Agréments techniques :ETA-06/0106 ;
Déclarations de performance :FR-DoP-e06/0106 ;
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 3 mm.
Avantages
- Très résistante aux efforts de traction et cisaillement,
- Grande polyvalence d’utilisation.
Applications
Support
- Porteur : bois massif, lamellé collé, béton, acier, ...
- Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés, ...
Domaines d’utilisation
- Fixation de fermettes,
- Lisses et montants de bardage,
- Ancrages de chevrons, consoles, chevêtres, ...
Données techniques

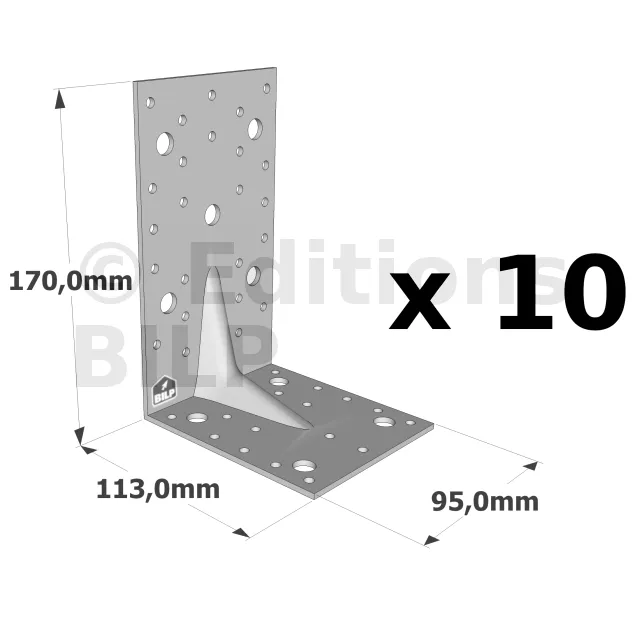

Dimensions

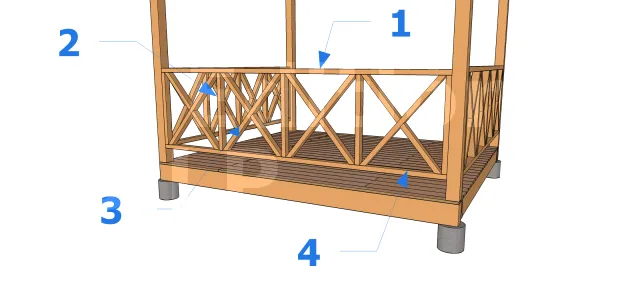

- (1) Main courante
- (2) Potelet
- (3) Lambourde en diagonale
- (4) Lisse basse
- (1) Main courante
- (2) Potelet
- (3) Lambourde en diagonale
- (4) Lisse basse

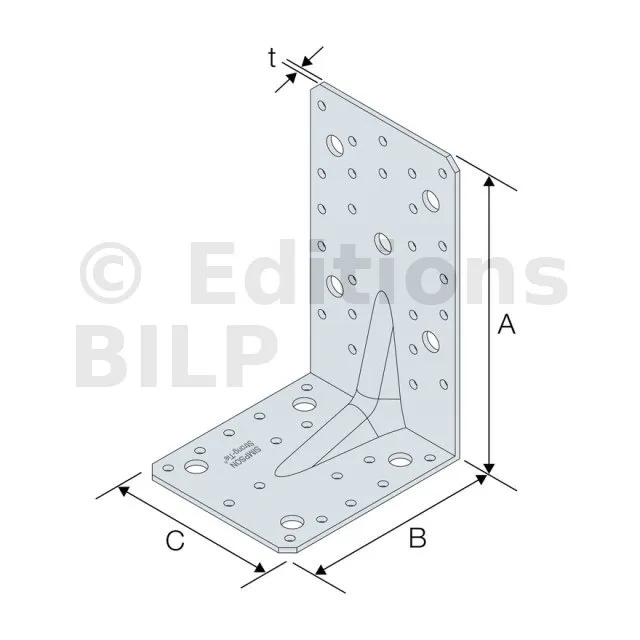

| Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | |||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 | Ø11 | Ø5 | Ø11 | |
| E20/3 | 170 | 113 | 95 | 3 | 24 | 5 | 16 | 4 |
Valeurs caractéristiques - Connexion bois sur bois - 2 équerres - Clouage total

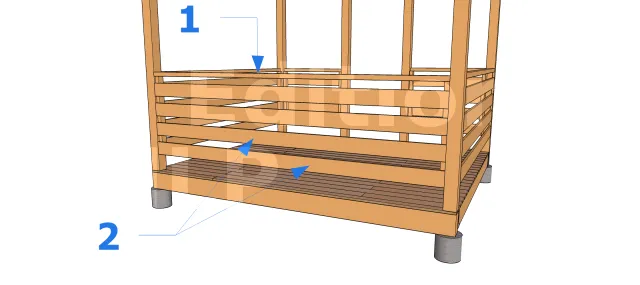

- (1) Main courante
- (2) Lisses horizontales espacées (en planche de bois)
- (1) lisse haute
- (2) Potelets
- (3) Lisse basse
Les têtes, supérieures et inférieures, des éléments décoratifs (potelet, panneau, lambourde, etc.) sont encastrées dans les lisses hautes et basses de plus grandes largeurs par un système tenon - mortaise ou bien vissées directement sur les parties invisibles des lisses pour cacher les fixations.
| Références | Valeurs caractéristiques - Connexion bois sur bois - Clouage total | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | |||||||
| Qté | Qté | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| E20/3 | 24 | 16 | 7.34 | 8.95 | 11.77 | 14.71 | 19.89 | 21.86 | 26.61 | 28.31 |
Valeurs caractéristiques - Connexion bois sur bois - 2 équerres - Clouage partiel
- (1) Main courante
- (2) Lisses horizontales espacées (en planche de bois)
- (1) lisse haute
- (2) Potelets
- (3) Lisse basse
Les têtes, supérieures et inférieures, des éléments décoratifs (potelet, panneau, lambourde, etc.) sont encastrées dans les lisses hautes et basses de plus grandes largeurs par un système tenon - mortaise ou bien vissées directement sur les parties invisibles des lisses pour cacher les fixations.
| Références | Valeurs caractéristiques - Connexion bois sur bois - Clouage total | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | |||||||
| Qté | Qté | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| E20/3 | 12 | 9 | 5.56 | 6.78 | 8.78 | 10.97 | 15 | 16.48 | 20.22 | 21.51 |

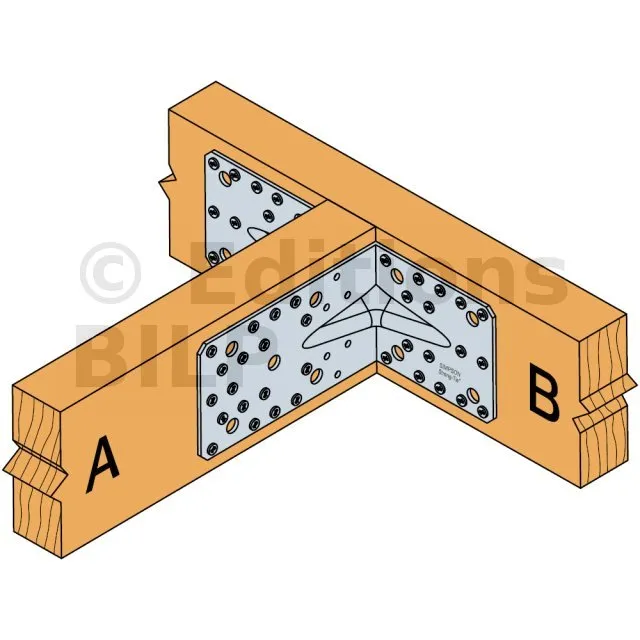

Valeurs caractéristiques - Connexion poutre bois sur poteau bois - 2 équerres - Clouage partiel
- (1) Main courante
- (2) Potelet
- (3) Lambourde en diagonale
- (4) Lisse basse
- (1) lisse haute
- (2) Potelets
- (3) Lisse basse
Les têtes, supérieures et inférieures, des éléments décoratifs (potelet, panneau, lambourde, etc.) sont encastrées dans les lisses hautes et basses de plus grandes largeurs par un système tenon - mortaise ou bien vissées directement sur les parties invisibles des lisses pour cacher les fixations.
| Références | Valeurs caractéristiques - Connexion bois sur bois - Clouage total | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | |||||||
| Qté | Qté | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| E20/3 | 13 | 8 | 5.56 | 6.78 | 8.78 | 10.97 | 11.77 | 12.93 | 15.91 | 16.92 |

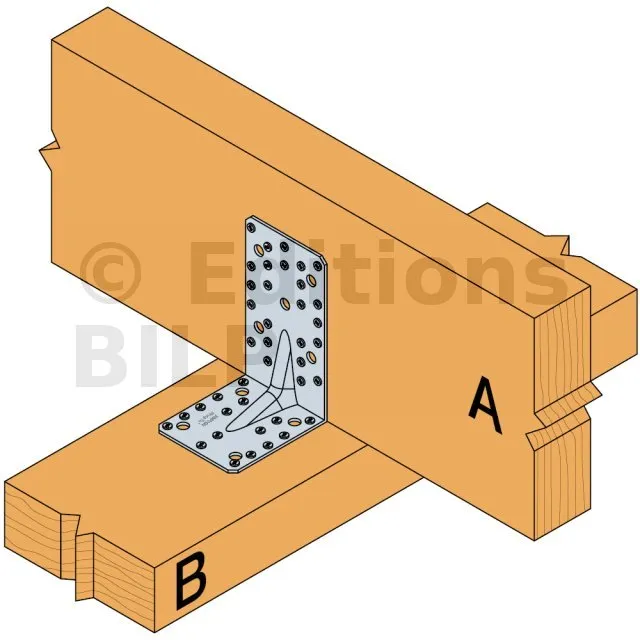

Valeurs caractéristiques - Connexion poteau bois sur poutre bois - Clouage partiel - 2 équerres
Les éléments de décoration (potelet, panneau, lambourde, etc.) sont fixés directement sur les faces des lisses hautes et basses avec des clous ou des vis.
- (1) Lisse haute rainurée
- (2) Lisse haute
- (3) Potelets
- (4) Lisse basse
- (5) Lisse basse rainurée
Les potelets sont d’abord assemblés par des lisses hautes et basses de plus petites sections par vissage ou cloutage en traversant ces lisses. Ensuite, deux autres lisses rainurées et de plus grandes sections viendront loger les lisses précédentes dans leurs rainures en les fixant par collage, vissage ou clouage.
| Références | Valeurs caractéristiques - Connexion poteau bois sur poutre bois | |||||
|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||
| Aile A | Aile B | R2.k = R3.k | ||||
| Qté | Qté | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| E20/3 | 18 | 16 | 12.67 | 15.45 | 19.31 | 24.14 |
Valeurs caractéristiques - Connexion bois sur béton - 2 équerres - Clouage total
- Dp : distance entre les poteaux ou longueur de la lisse haute et de la lisse basse
- dp : distance entre les potelets
Que ce soient des potelets simples avec des lattes ou des potelets avec motifs, le principe de calcul de cette distance reste le même.
- Prendre un nombre impair quelconque correspondant au nombre de potelet que vous voulez installer. Exemple : 9
- Déduire de la distance Dp la largeur totale des potelets. Exemple : on prend une distance Dp = 100 cm et des potelets de 2 cm de largeur. La largeur totale des potelets est donc de 2 cm x 9 = 18 cm.
- Connaitre la longueur restante sans potelet en soustrayant les longueurs. Exemple : la longueur restante est donc de 100 cm - 18 cm = 82 cm.
- Déterminer la distance entre potelet en divisant la longueur restante par le nombre d’espace entre les potelets. Exemple : la distance finale entre potelet est donc de 82 cm / 10 espaces = 8,2 cm.
- dp : longueur du gabarit
Découper un gabarit d’une pièce de section quelconque de longueur égale à la distance entre potelets.
| Références | Valeurs caractéristiques - Connexion bois sur support rigide - Clouage total | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | |||||||||
| Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| E20/3 | 24 | CNA | 4 | Ø10 | 53.7 | 65.5 | 71 | 88.8 | 39 | 42.9 | 44.7 | 47.5 |
Valeurs Caractéristiques - Connexion bois sur béton - 2 équerres - Clouage partiel
- Dp : distance entre les poteaux ou longueur de la lisse haute et de la lisse basse
- dp : distance entre les potelets
Que ce soient des potelets simples avec des lattes ou des potelets avec motifs, le principe de calcul de cette distance reste le même.
- Prendre un nombre impair quelconque correspondant au nombre de potelet que vous voulez installer. Exemple : 9
- Déduire de la distance Dp la largeur totale des potelets. Exemple : on prend une distance Dp = 100 cm et des potelets de 2 cm de largeur. La largeur totale des potelets est donc de 2 cm x 9 = 18 cm.
- Connaitre la longueur restante sans potelet en soustrayant les longueurs. Exemple : la longueur restante est donc de 100 cm - 18 cm = 82 cm.
- Déterminer la distance entre potelet en divisant la longueur restante par le nombre d’espace entre les potelets. Exemple : la distance finale entre potelet est donc de 82 cm / 10 espaces = 8,2 cm.
- dp : longueur du gabarit
Découper un gabarit d’une pièce de section quelconque de longueur égale à la distance entre potelets.
| Références | Valeurs caractéristiques - Connexion bois sur support rigide - Clouage partiel | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | |||||||||
| Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| E20/3 | 13 | CNA | 4 | Ø10 | 30.2 | 36.9 | 40 | 50 | 25.4 | 28 | 29.1 | 31 |

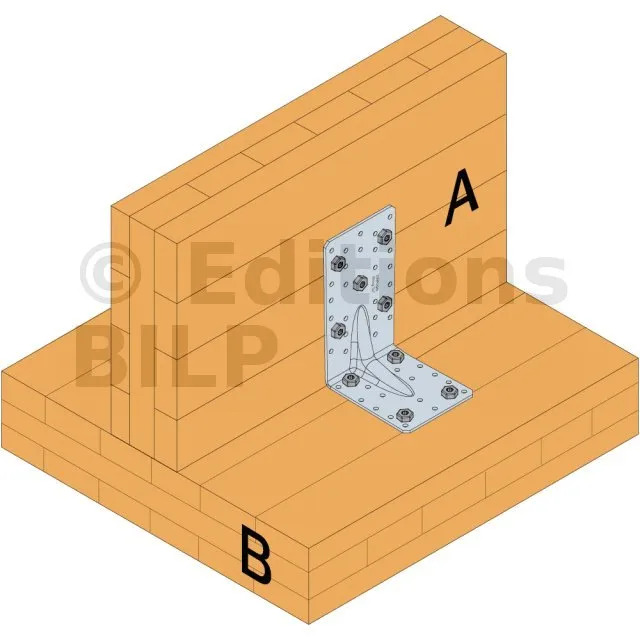

Valeurs caractéristiques - CLT sur CLT - Vis connecteurs Ø10 - 2 équerres
- (1) Main courante
- (2) Lisses horizontales espacées (en planche de bois)
- (1) lisse haute
- (2) Potelets
- (3) Lisse basse
Les têtes, supérieures et inférieures, des éléments décoratifs (potelet, panneau, lambourde, etc.) sont encastrées dans les lisses hautes et basses de plus grandes largeurs par un système tenon - mortaise ou bien vissées directement sur les parties invisibles des lisses pour cacher les fixations.
- (1) Main courante
- (2) Potelet
- (3) Lambourde en diagonale
- (4) Lisse basse
| Références | Valeurs caractéristiques - Poutre CLT sur poutre CLT - Vis connecteurs Ø10 - 2 équerres | |||||
|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois CLT - 2 équerres par assemblage [kN] | |||||
| Aile A | Aile B | R1.k | R2.k = R3.k | |||
| Quantité | Type | Quantité | Type | SSH10x80 | SSH10x80 | |
| E20/3 | 5 | SSH | 4 | SSH | 29 | 26 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Mise en œuvre
Fixations
Sur bois :
- Pointes annelées CNA Ø4.0x35 ou CNA Ø4.0x50 mm,
- Vis CSA Ø5.0x35 ou CSA Ø5.0x40,
- Boulons,
- Tirefonds,
- SSH Ø 10.0 x 80 mm (CLT / CLT)
Sur béton :
Support béton plein :
- Cheville mécanique : goujon WA M10-78/5 ou WA M12-104/5,
- Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25.
Support maçonnerie creuse :
Ancrage chimique : résine AT-HP ou POLY-GP + Tige filetée LMAS M10-120/25 + tamis SH16x130.
Sur acier :
Installation

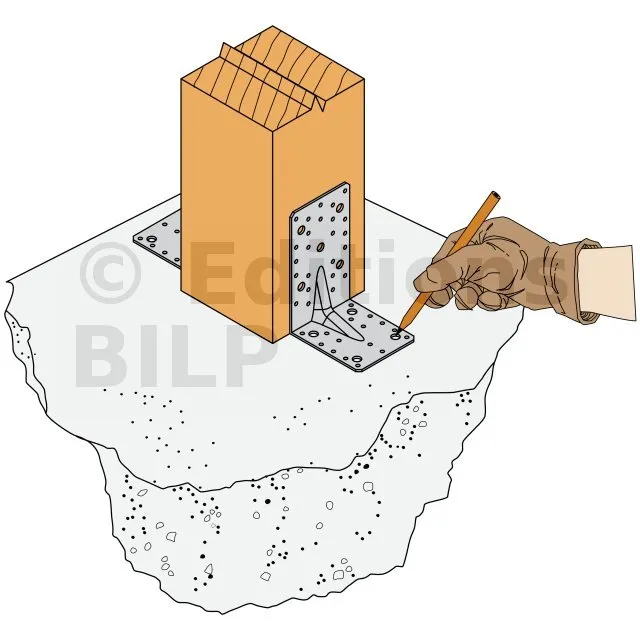

1. Approcher l’élément à fixer du support.
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées.
3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci.

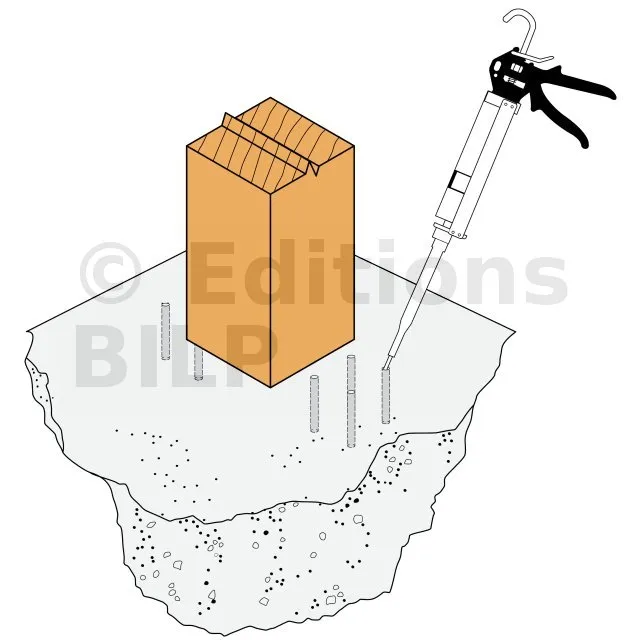

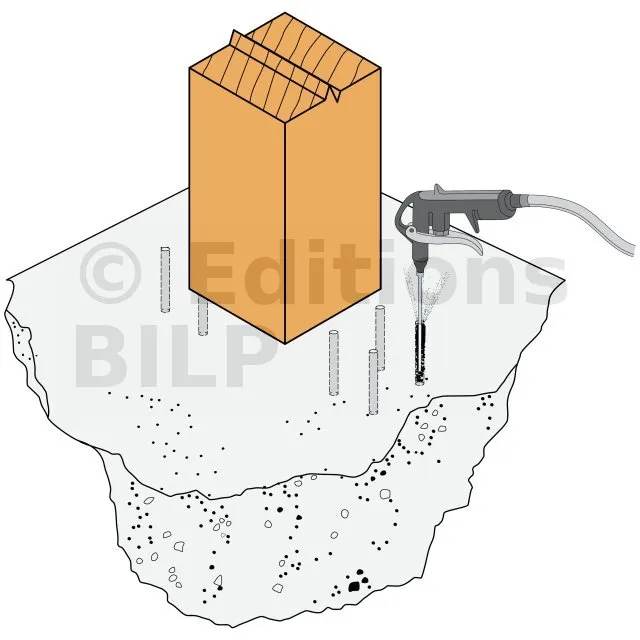

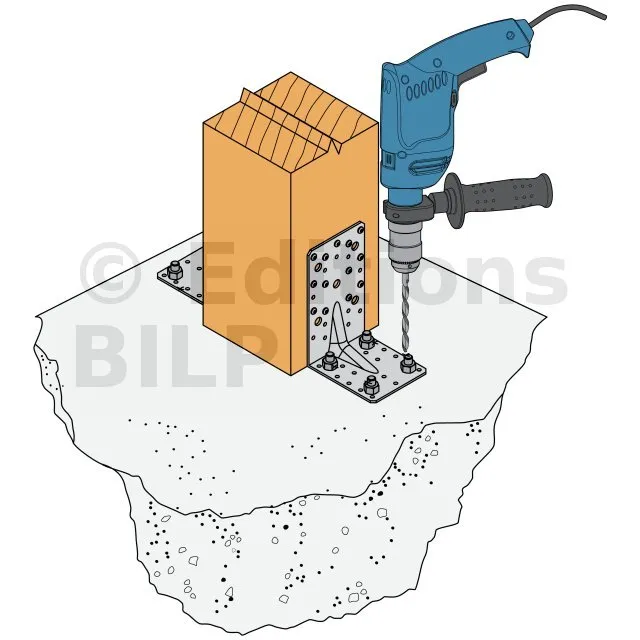

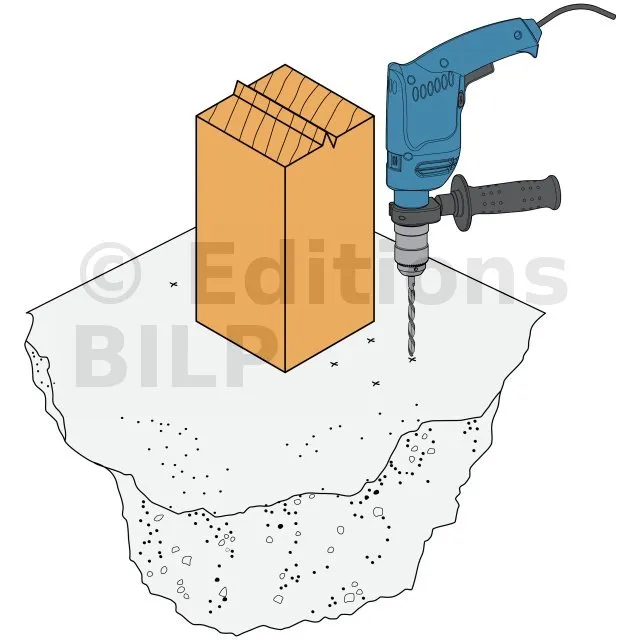

4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
- Dp : distance entre les poteaux ou longueur de la lisse haute et de la lisse basse
- dp : distance entre les potelets
Que ce soient des potelets simples avec des lattes ou des potelets avec motifs, le principe de calcul de cette distance reste le même.
- Prendre un nombre impair quelconque correspondant au nombre de potelet que vous voulez installer. Exemple : 9
- Déduire de la distance Dp la largeur totale des potelets. Exemple : on prend une distance Dp = 100 cm et des potelets de 2 cm de largeur. La largeur totale des potelets est donc de 2 cm x 9 = 18 cm.
- Connaitre la longueur restante sans potelet en soustrayant les longueurs. Exemple : la longueur restante est donc de 100 cm - 18 cm = 82 cm.
- Déterminer la distance entre potelet en divisant la longueur restante par le nombre d’espace entre les potelets. Exemple : la distance finale entre potelet est donc de 82 cm / 10 espaces = 8,2 cm.
- (1) Main courante
- (2) Potelet
- (3) Lambourde en diagonale
- (4) Lisse basse
- Dp : distance entre les poteaux de structure
- dp : largeur du panneau = distance entre potelets
Placer le panneau de référence sur les bouts de la lisse basse et lisse haute. Placer le premier potelet contre ces gabarits, puis fixer le potelet.
Il vous suffit ensuite de déplacer le panneau de référence en le plaçant contre le dernier potelet fixé, puis de fixer les potelets au fur et à mesure .
- Dp : Distance entre les poteaux de structure
- Lp : longueur du panneau (= Dp)
- (1) Première volige
- (2) languette à enlever
La longueur totale du panneau ne doit pas dépasser la distance entre 2 poteaux. Il est donc nécessaire de vous assurer que la largeur de chaque volige avec l’épaisseur d’emboîtement soit conforme au calcul. Noter qu’on va enlever la languette de la première volige.
- hv : Hauteur de la volige
- Dp : Longueur du panneau (= Lp)
- Enlever la languette de la première volige
- Fixez-la aux extrémités des lisses basse et haute
La constitution d’un panneau de voliges se fait de la même manière qu’un plafond
Aidez-vous de clous de petites tailles et d’un marteau.
Présenter la languette de la seconde volige sur la rainure de la première et frapper avec modération au marteau tout le long en plaçant une pièce de bois entre la rainure et le marteau pour ne pas abîmer ce premier élément. Fixer les clous et faire ainsi de suite.
- h : hauteur des potelets
Vous pouvez utiliser des planches ou des lambourdes pour faire office d’éléments décoratifs.
Découper ces éléments à la bonne longueur.
- dl : distance entre les lisses
- e : épaisseur de la lisse
Deux choix s’offrent à vous : fixer les lisses directement sur les poteaux de la pergola ou bien créer deux autres poteaux pour assembler le garde-corps.
Dans les deux cas, repérer avec un mètre ruban, une équerre et un crayon les lignes de fixation des lisses sur les poteaux.
