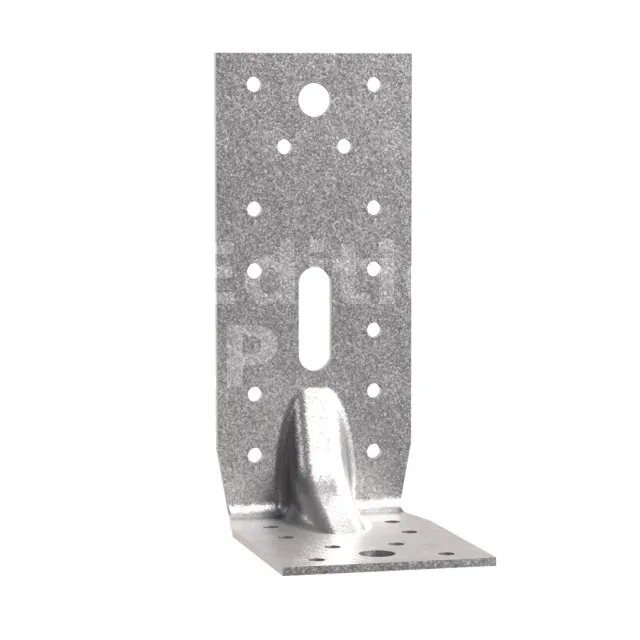

Grande équerre renforcée E9S/2,5

Caractéristiques

Agréments techniques :ETA-06/0106 ;
Déclarations de performance :FR-DoP-e06/0106 ;

Matière

• Acier galvanisé S250GD + Z275 suivant NF EN 10346,
• Épaisseur : 2,5 mm.

Avantages

• Grande rigidité,
• Grande variété d’utilisations.

Applications

Support

• Porteur : bois massif, lamellé collé, béton, acier, ...
• Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés, ...

Domaines d’utilisation

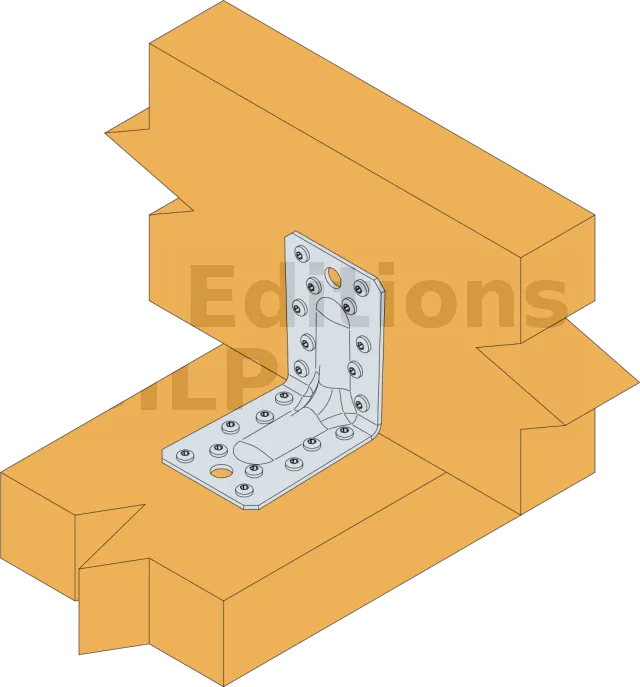

• Fixation de fermettes,
• Lisses et montants de bardage,
• Ancrages de chevrons, consoles, chevêtres, ...

Données techniques

Dimensions

Fixer les lattes intermédiaires

Cette illustration montre l’utilisation de deux gabarits pour avoir des lignes parallèles entre lattes car le premier panneau sur la première latte n’a pas suffisamment de longueur pour assurer le parallélisme des lattes suivantes.

En portant ces gabarits sur les faces des autres lattes fixées, vous aurez à la fin votre garde-corps.

Noter qu’il est possible de fixer les lattes par l’extérieur en les alignant sur les faces des lambourdes (c’est-à-dire appliquer les lattes à la surface des lambourdes) ou bien à l’intérieur du cadre comme présenté dans cette description.

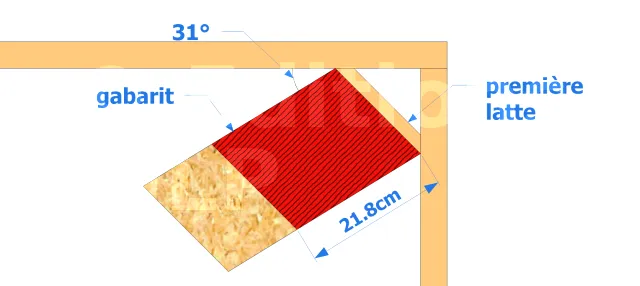

Créer un gabarit

• Placer un long panneau de bois suivant le diagonal du cadre.
• Poser ce panneau sur la première latte.
• Couper le panneau à la largeur correspondante à la distance entre les lattes préalablement calculée. La longueur du panneau doit être suffisante pour faciliter la fixation des autres lattes par la suite. Vous pouvez aussi opter par l’utilisation de 2 ou plusieurs panneau(x) de référence si cette longueur n’est pas assez grande sur cette première latte.
  Vous avez donc un ou plusieurs panneau(x) de référence pour tous les garde-corps.

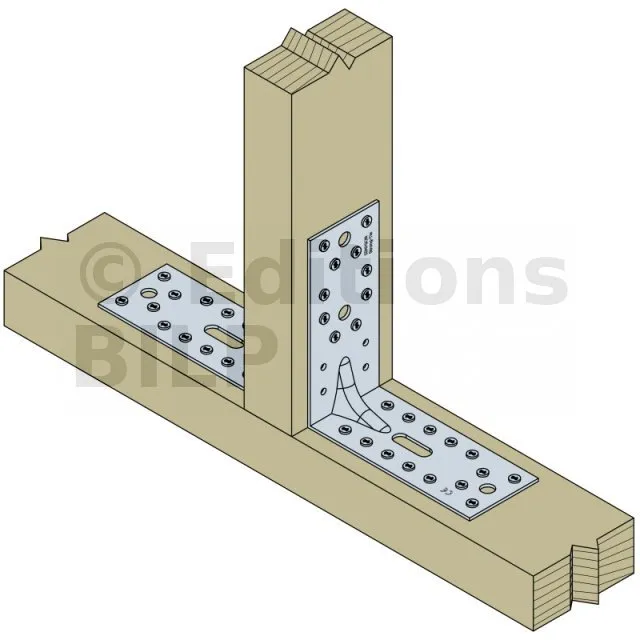

Valeurs caractéristiques simplifiées - Connexion bois sur bois - 2 équerres

Fixer 2 premières lattes aux extrémités

Prendre une distance quelconque partant des 2 coins opposés intérieurs du cadre. Repérer cette distance sur les lambourdes perpendiculaires. Exemple : 10 cm.

Au fur et à mesure de l’avancement, vérifier bien l’équerrage du cadre et rectifier si nécessaire.

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-06/0106.

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

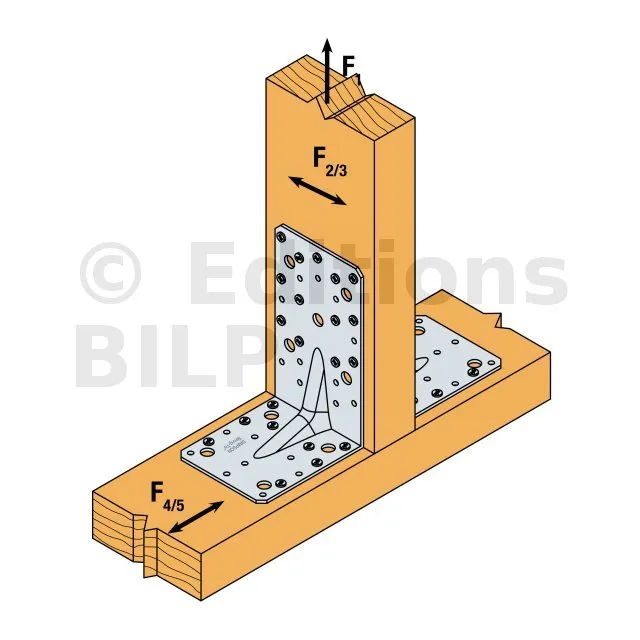

Valeurs caractéristiques - Connexion bois sur bois type poteau/poutre - 2 équerres

Fixer 2 premières lattes aux extrémités

Prendre une distance quelconque partant des 2 coins opposés intérieurs du cadre. Repérer cette distance sur les lambourdes perpendiculaires. Exemple : 10 cm.

Au fur et à mesure de l’avancement, vérifier bien l’équerrage du cadre et rectifier si nécessaire.

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

SIMPSON Strong-Tie

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
