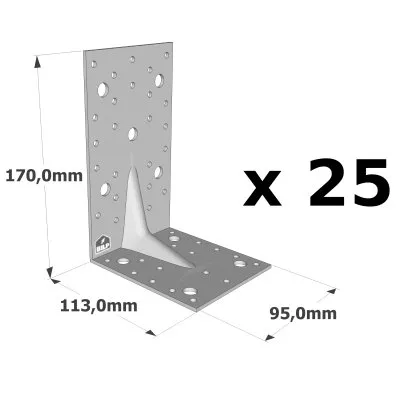

Grande équerre renforcée - Réf. E20/3_25
-
RéférenceE20/3_25
-
Fabricationfrançaise
-
MarqueSIMPSON Strong-Tie
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346
-
Perçages Aile B16Ø5, 4Ø11
-
Code EAN3523140208220
-
Fixation BOIS/BOIS - clouage total2 équerres Aile A : 24 CNA Ø4.0x35 ou Ø4.0x50 mm ou Aile B : 16 CNA Ø4.0x35 ou Ø4.0x50 mm
-
Fixation BOIS/BOIS - clouage partiel2 équerres Aile A : 12 CNA Ø4.0x35 ou Ø4.0x50 mm ou Aile B : 9 CNA Ø4.0x35 ou Ø4.0x50 mm
-
Fixation BOIS/support rigide - clouage total2 équerres Aile A : 24 CNA Ø4.0x35 ou Ø4.0x50 mm ou Aile B : 4Ø10 (boulon ou tirefond)
-
Fixation poutre bois sur poteau bois - Clouage partiel2 équerres Aile A : 13 CNA Ø4.0x35 ou Ø4.0x50 mm ou Aile B : 8 CNA Ø4.0x35 ou Ø4.0x50 mm
-
Fixation poteau bois sur poutre bois2 équerres Aile A : 18 CNA Ø4.0x35 ou Ø4.0x50 mm ou Aile B : 16 CNA Ø4.0x35 ou Ø4.0x50 mm
-
Fixation poutre CLT sur poutre CLT2 équerres Aile A : 5xSSH10x80 ou Aile B : 4xSSH10x80
-
Perçages Aile A24Ø5, 5Ø11
-
Fixation BOIS/support rigide - clouage partiel2 équerres Aile A : 13 CNA Ø4.0x35 ou Ø4.0x50 mm ou Aile B : 4Ø10 (boulon ou tirefond)
Grande équerre renforcée E20/3
Les équerres renforcées E20/3 sont les plus performantes de notre gamme. Elles s’adaptent à toutes les configurations d’assemblages structurels qu’il s’agisse de liaisons sur bois ou sur béton.
Caractéristiques
Agréments techniques : ETA-06/0106 ;
Déclarations de performance : FR-DoP-e06/0106 ;
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 3 mm.
Avantages
- Très résistante aux efforts de traction et cisaillement,
- Grande polyvalence d’utilisation.
Applications
Support
- Porteur : bois massif, lamellé collé, béton, acier, ...
- Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés, ...
Domaines d’utilisation
- Fixation de fermettes,
- Lisses et montants de bardage,
- Ancrages de chevrons, consoles, chevêtres, ...
Données techniques

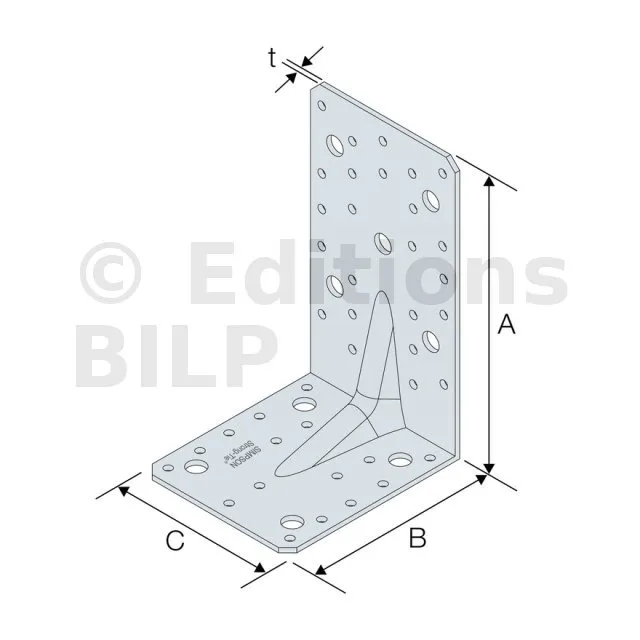

Dimensions
- (1) Main courante
- (2) Potelet
- (3) Lambourde en diagonale
- (4) Lisse basse
- (1) Main courante
- (2) Potelet
- (3) Lambourde en diagonale
- (4) Lisse basse

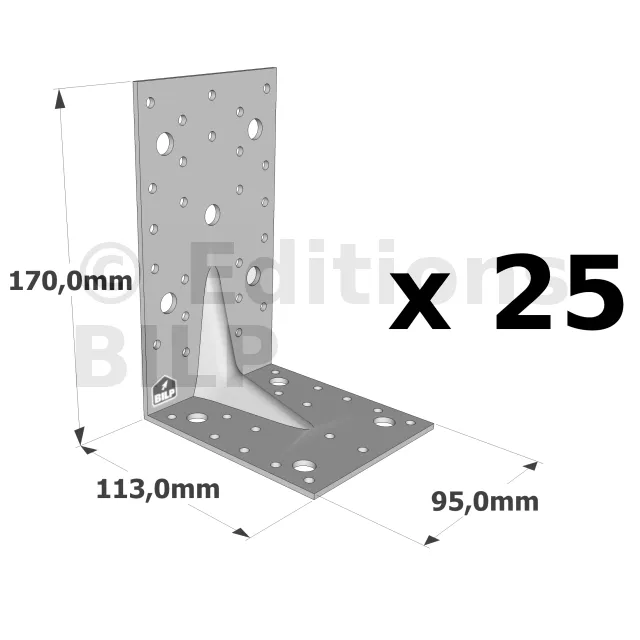

| Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | |||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 | Ø11 | Ø5 | Ø11 | |
| E20/3 | 170 | 113 | 95 | 3 | 24 | 5 | 16 | 4 |

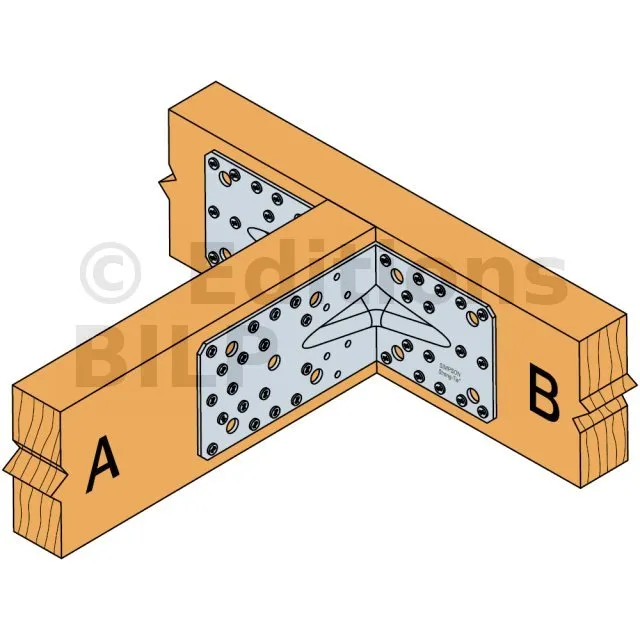

Valeurs caractéristiques - Connexion bois sur bois - 2 équerres - Clouage total
- (1) Main courante
- (2) Lisses horizontales espacées (en planche de bois)
- (1) lisse haute
- (2) Potelets
- (3) Lisse basse
Les têtes, supérieures et inférieures, des éléments décoratifs (potelet, panneau, lambourde, etc.) sont encastrées dans les lisses hautes et basses de plus grandes largeurs par un système tenon - mortaise ou bien vissées directement sur les parties invisibles des lisses pour cacher les fixations.
| Références | Valeurs caractéristiques - Connexion bois sur bois - Clouage total | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | |||||||
| Qté | Qté | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| E20/3 | 24 | 16 | 7.34 | 8.95 | 11.77 | 14.71 | 19.89 | 21.86 | 26.61 | 28.31 |
Valeurs caractéristiques - Connexion bois sur bois - 2 équerres - Clouage partiel
- (1) Main courante
- (2) Lisses horizontales espacées (en planche de bois)
- (1) lisse haute
- (2) Potelets
- (3) Lisse basse
Les têtes, supérieures et inférieures, des éléments décoratifs (potelet, panneau, lambourde, etc.) sont encastrées dans les lisses hautes et basses de plus grandes largeurs par un système tenon - mortaise ou bien vissées directement sur les parties invisibles des lisses pour cacher les fixations.
| Références | Valeurs caractéristiques - Connexion bois sur bois - Clouage total | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | |||||||
| Qté | Qté | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| E20/3 | 12 | 9 | 5.56 | 6.78 | 8.78 | 10.97 | 15 | 16.48 | 20.22 | 21.51 |
Valeurs caractéristiques - Connexion poutre bois sur poteau bois - 2 équerres - Clouage partiel
- (1) Main courante
- (2) Potelet
- (3) Lambourde en diagonale
- (4) Lisse basse
- (1) lisse haute
- (2) Potelets
- (3) Lisse basse
Les têtes, supérieures et inférieures, des éléments décoratifs (potelet, panneau, lambourde, etc.) sont encastrées dans les lisses hautes et basses de plus grandes largeurs par un système tenon - mortaise ou bien vissées directement sur les parties invisibles des lisses pour cacher les fixations.
| Références | Valeurs caractéristiques - Connexion bois sur bois - Clouage total | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | |||||||
| Qté | Qté | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| E20/3 | 13 | 8 | 5.56 | 6.78 | 8.78 | 10.97 | 11.77 | 12.93 | 15.91 | 16.92 |

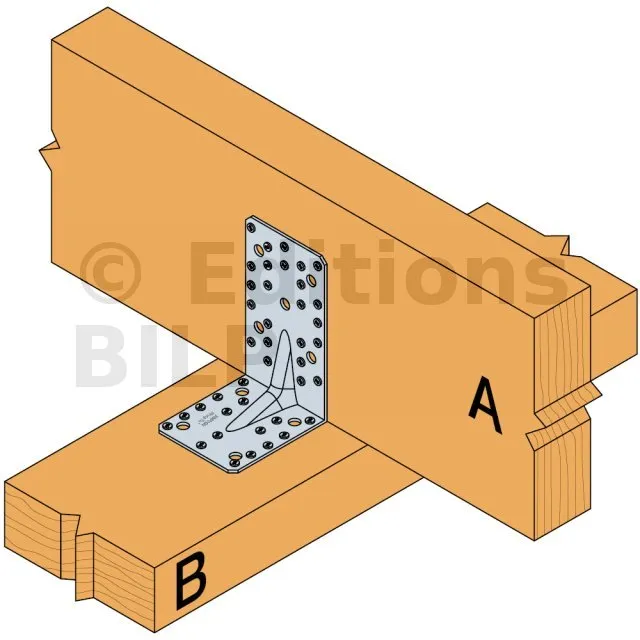

Valeurs caractéristiques - Connexion poteau bois sur poutre bois - Clouage partiel - 2 équerres
Les éléments de décoration (potelet, panneau, lambourde, etc.) sont fixés directement sur les faces des lisses hautes et basses avec des clous ou des vis.
- (1) Lisse haute rainurée
- (2) Lisse haute
- (3) Potelets
- (4) Lisse basse
- (5) Lisse basse rainurée
Les potelets sont d’abord assemblés par des lisses hautes et basses de plus petites sections par vissage ou cloutage en traversant ces lisses. Ensuite, deux autres lisses rainurées et de plus grandes sections viendront loger les lisses précédentes dans leurs rainures en les fixant par collage, vissage ou clouage.
| Références | Valeurs caractéristiques - Connexion poteau bois sur poutre bois | |||||
|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||
| Aile A | Aile B | R2.k = R3.k | ||||
| Qté | Qté | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| E20/3 | 18 | 16 | 12.67 | 15.45 | 19.31 | 24.14 |
Valeurs caractéristiques - Connexion bois sur béton - 2 équerres - Clouage total
- Dp : distance entre les poteaux ou longueur de la lisse haute et de la lisse basse
- dp : distance entre les potelets
Que ce soient des potelets simples avec des lattes ou des potelets avec motifs, le principe de calcul de cette distance reste le même.
- Prendre un nombre impair quelconque correspondant au nombre de potelet que vous voulez installer. Exemple : 9
- Déduire de la distance Dp la largeur totale des potelets. Exemple : on prend une distance Dp = 100 cm et des potelets de 2 cm de largeur. La largeur totale des potelets est donc de 2 cm x 9 = 18 cm.
- Connaitre la longueur restante sans potelet en soustrayant les longueurs. Exemple : la longueur restante est donc de 100 cm - 18 cm = 82 cm.
- Déterminer la distance entre potelet en divisant la longueur restante par le nombre d’espace entre les potelets. Exemple : la distance finale entre potelet est donc de 82 cm / 10 espaces = 8,2 cm.
- dp : longueur du gabarit
Découper un gabarit d’une pièce de section quelconque de longueur égale à la distance entre potelets.
| Références | Valeurs caractéristiques - Connexion bois sur support rigide - Clouage total | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | |||||||||
| Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| E20/3 | 24 | CNA | 4 | Ø10 | 53.7 | 65.5 | 71 | 88.8 | 39 | 42.9 | 44.7 | 47.5 |
Valeurs Caractéristiques - Connexion bois sur béton - 2 équerres - Clouage partiel
- Dp : distance entre les poteaux ou longueur de la lisse haute et de la lisse basse
- dp : distance entre les potelets
Que ce soient des potelets simples avec des lattes ou des potelets avec motifs, le principe de calcul de cette distance reste le même.
- Prendre un nombre impair quelconque correspondant au nombre de potelet que vous voulez installer. Exemple : 9
- Déduire de la distance Dp la largeur totale des potelets. Exemple : on prend une distance Dp = 100 cm et des potelets de 2 cm de largeur. La largeur totale des potelets est donc de 2 cm x 9 = 18 cm.
- Connaitre la longueur restante sans potelet en soustrayant les longueurs. Exemple : la longueur restante est donc de 100 cm - 18 cm = 82 cm.
- Déterminer la distance entre potelet en divisant la longueur restante par le nombre d’espace entre les potelets. Exemple : la distance finale entre potelet est donc de 82 cm / 10 espaces = 8,2 cm.
- dp : longueur du gabarit
Découper un gabarit d’une pièce de section quelconque de longueur égale à la distance entre potelets.
| Références | Valeurs caractéristiques - Connexion bois sur support rigide - Clouage partiel | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | |||||||||
| Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| E20/3 | 13 | CNA | 4 | Ø10 | 30.2 | 36.9 | 40 | 50 | 25.4 | 28 | 29.1 | 31 |

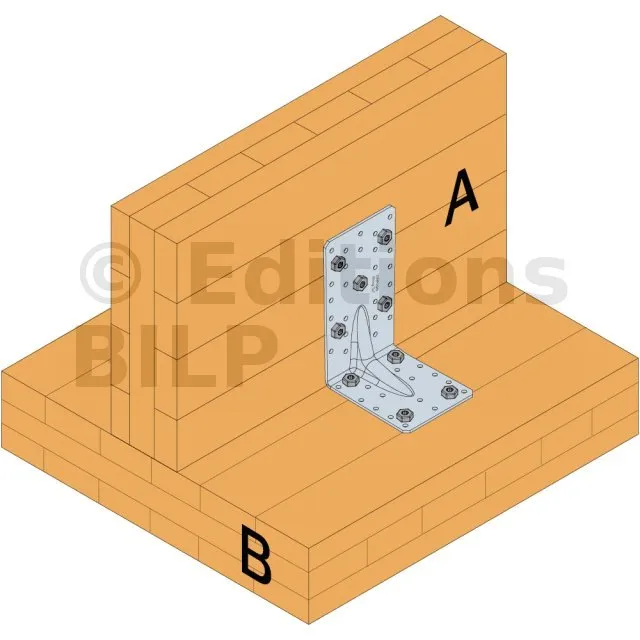

Valeurs caractéristiques - CLT sur CLT - Vis connecteurs Ø10 - 2 équerres
- (1) Main courante
- (2) Lisses horizontales espacées (en planche de bois)
- (1) lisse haute
- (2) Potelets
- (3) Lisse basse
Les têtes, supérieures et inférieures, des éléments décoratifs (potelet, panneau, lambourde, etc.) sont encastrées dans les lisses hautes et basses de plus grandes largeurs par un système tenon - mortaise ou bien vissées directement sur les parties invisibles des lisses pour cacher les fixations.
- (1) Main courante
- (2) Potelet
- (3) Lambourde en diagonale
- (4) Lisse basse
| Références | Valeurs caractéristiques - Poutre CLT sur poutre CLT - Vis connecteurs Ø10 - 2 équerres | |||||
|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois CLT - 2 équerres par assemblage [kN] | |||||
| Aile A | Aile B | R1.k | R2.k = R3.k | |||
| Quantité | Type | Quantité | Type | SSH10x80 | SSH10x80 | |
| E20/3 | 5 | SSH | 4 | SSH | 29 | 26 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Mise en oeuvre
Fixations
Sur bois :
- Pointes annelées CNA Ø4.0x35 ou CNA Ø4.0x50 mm,
- Vis CSA Ø5.0x35 ou CSA Ø5.0x40,
- Boulons,
- Tirefonds,
- SSH Ø 10.0 x 80 mm (CLT / CLT)
Sur béton :
Support béton plein :
- Cheville mécanique : goujon WA M10-78/5 ou WA M12-104/5,

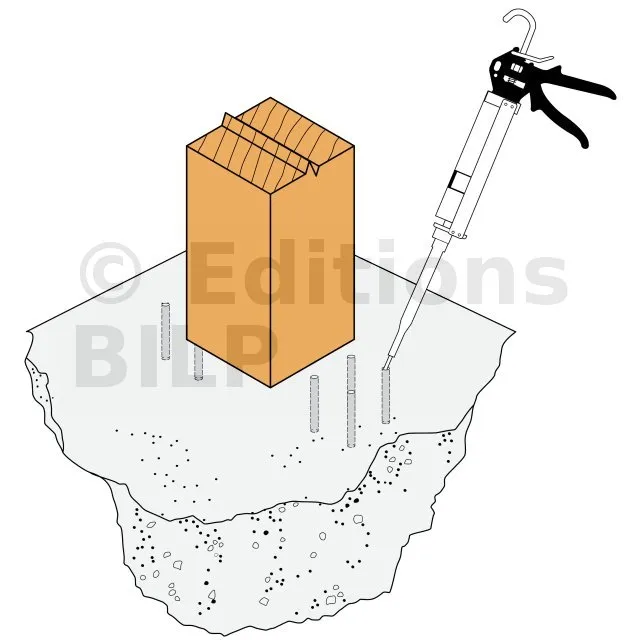

- Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25.
Support maçonnerie creuse :
Ancrage chimique : résine AT-HP ou POLY-GP + Tige filetée LMAS M10-120/25 + tamis SH16x130.
Sur acier :
Installation
1. Approcher l’élément à fixer du support.
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées.
3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci.

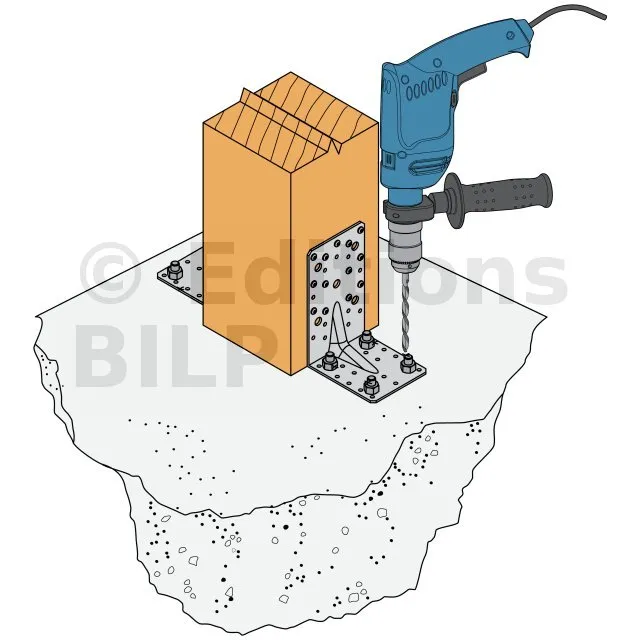

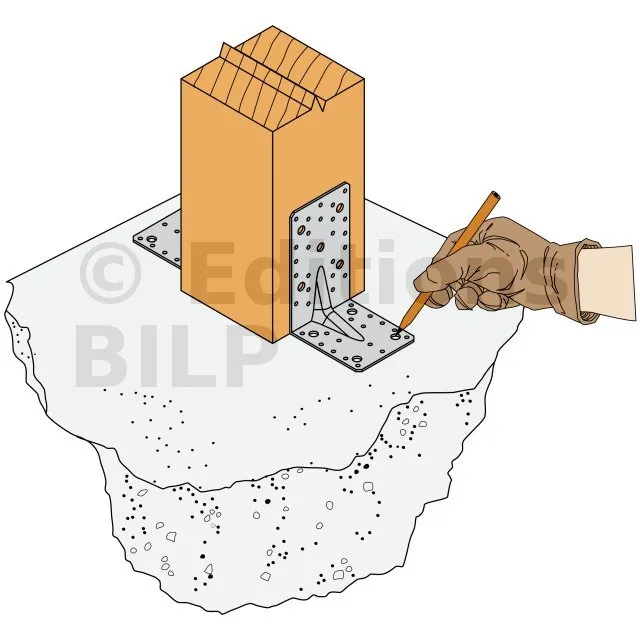

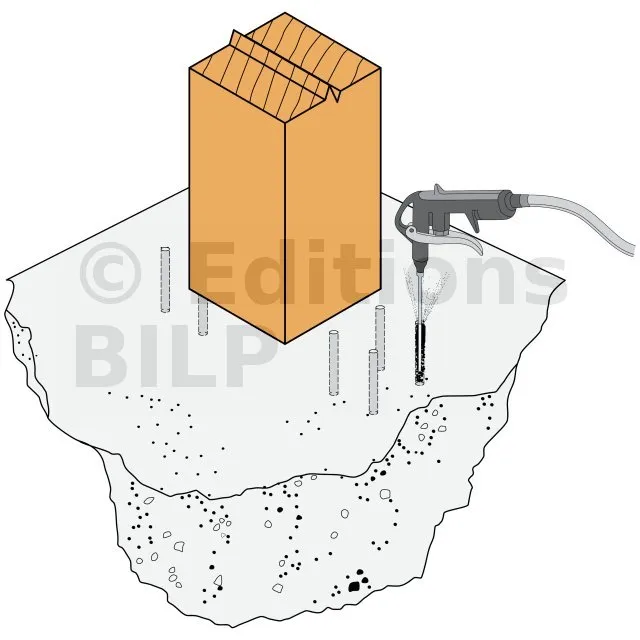

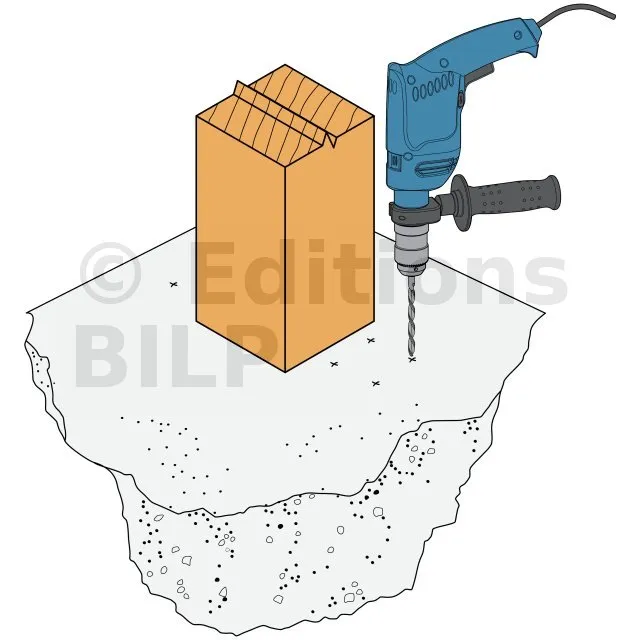

4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
