Équerres renforcées CLASSIQUES asymétriques pour le BOIS et le BETON - Réf. E9/2.5_50
-
RéférenceE9/2.5_50
-
Fabricationfrançaise
-
MarqueSIMPSON Strong-Tie
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346
-
Perçages Aile B14Ø5 et 2Ø11
-
Fixation bois/bois - type poteau/poutre2 équerres ; Aile A : 10 ; Aile B : 14 ; type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm, Vis CSA Ø5.0x35 ou CSA Ø5.0x40
-
Code EAN3523140208220
-

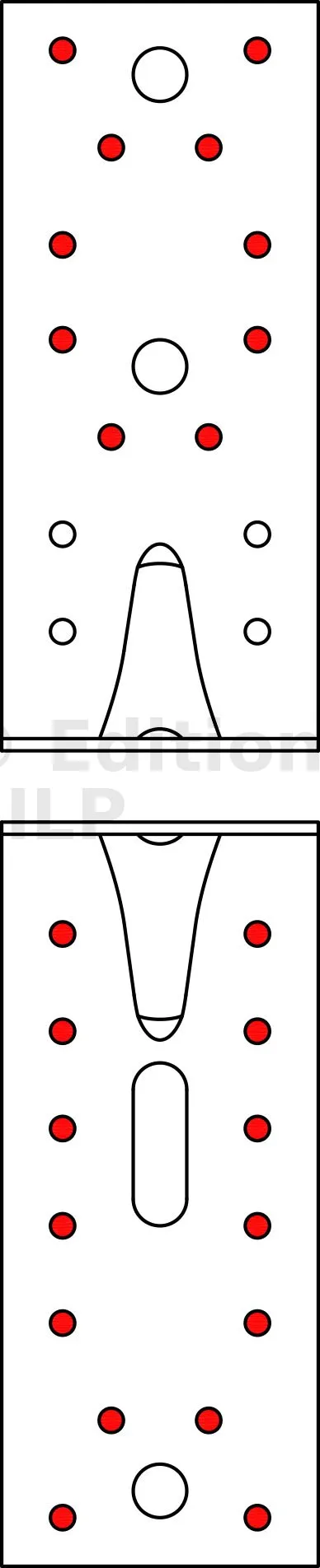

Fixation BOIS/BOIS - clouage total2 équerres ; Aile A : 12CNA Ø4.0x35 ou Ø4.0x50 mm ; Aile B : 14CNA Ø4.0x35 ou Ø4.0x50 mm
-
Fixation BOIS/BOIS - clouage partiel2 équerres ; Aile A : 8CNA Ø4.0x35 ou Ø4.0x50 mm ; Aile B : 6CNA Ø4.0x35 ou Ø4.0x50 mm
-
Fixation BOIS/support rigide - clouage total2 équerres ; Aile A : 12CNA Ø4.0x35 ou Ø4.0x50 mm ; Aile B : 1Ø10 (boulon ou tirefond)
-
Fixation poteau bois sur poutre bois2 équerres ; Aile A : 10 ; Aile B : 14 ; type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm, Vis CSA Ø5.0x35 ou CSA Ø5.0x40
-
Perçages Aile A14Ø5, 1Ø11, 1Ø11x34

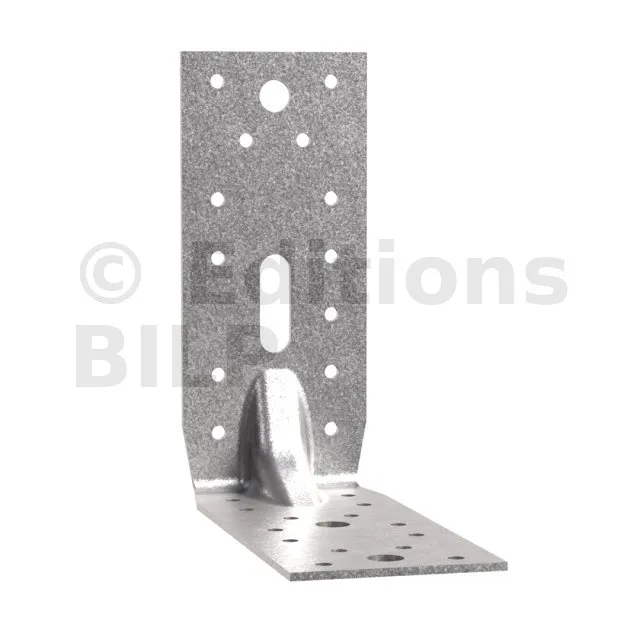

Grande équerre renforcée E9/2,5
Les équerres renforcées E9 permettent des liaisons structurelles d’éléments de charpente ou de montants d’ossature bois.
Caractéristiques
Agréments techniques : ETA-06/0106 ;
Déclarations de performance : FR-DoP-e06/0106 ;
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 2,5 mm.
Avantages
- Grande rigidité,
- Polyvalence d’utilisations.
Applications
Support
- Porteur : bois massif, lamellé collé, béton, acier, ...
- Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés, ...
Domaines d’utilisation
- Fixation de fermettes,
- Lisses et montants de bardage,
- Ancrages de chevrons, consoles, chevêtres, ...
Données techniques

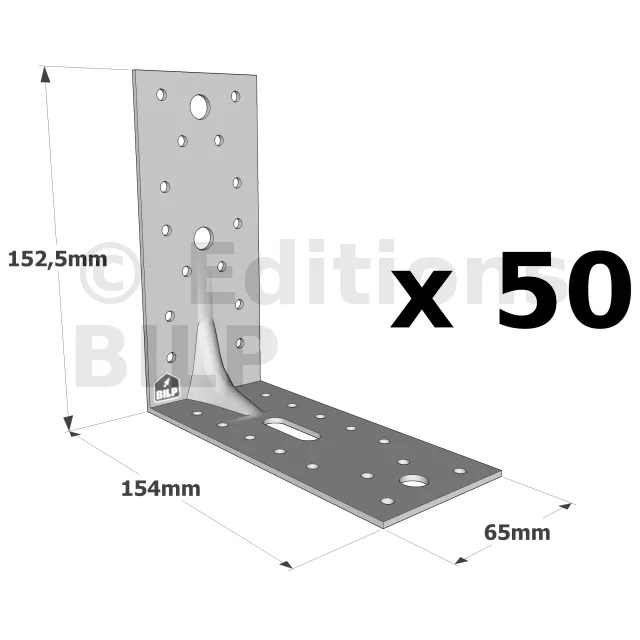

Dimensions
Placer les lisses sur les repères et fixer.
Pour un garde-corps en cloison, il faut avoir 4 lambourdes pour former un cadre et des lattes pour le cloison proprement dit.
Comme le cadre formera un angle droit dans ses coins, il faut incliner les lattes sur 45°.
Exemple : Nous allons prendre un cadre de dimension extérieure 150 x 100 cm avec des lambourdes de 6 x 4 cm. Donc les dimensions intérieures du cadre sont de 142 x 92 cm. En mesurant la diagonale, on a 169 cm.
| Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 | Ø11 | Ø11x34 | Ø5 | Ø11 | |
| E9/2,5 | 154 | 152.5 | 65 | 2.5 | 14 | 1 | 1 | 14 | 2 |
Valeurs caractéristiques simplifiées - Connexion bois sur bois - Clouage total - 2 équerres
Prendre une distance quelconque partant des 2 coins opposés intérieurs du cadre. Repérer cette distance sur les lambourdes perpendiculaires. Exemple : 10 cm.
Au fur et à mesure de l’avancement, vérifier bien l’équerrage du cadre et rectifier si nécessaire.
| Références | Valeurs caractéristiques simplifiées - Connexion bois sur bois - Clouage total | |||||
|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques simplifiées - Connexion bois sur bois C24 - 2 équerres [kN] | |||||
| Aile A | Aile B | R1.k* | R2.k = R3.k | |||
| Qté | Qté | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | |
| E9/2,5 | 12 | 14 | 5 | 8.4 | 9.5 | 13 |
* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous reférer à l’ETE-06/0106.
Valeurs caractéristiques simplifiées - Connexion bois sur bois - Clouage partiel - 2 équerres
Prendre une distance quelconque partant des 2 coins opposés intérieurs du cadre. Repérer cette distance sur les lambourdes perpendiculaires. Exemple : 10 cm.
Au fur et à mesure de l’avancement, vérifier bien l’équerrage du cadre et rectifier si nécessaire.
| Références | Valeurs caractéristiques simplifiées - Connexion bois sur bois - Clouage partiel | |||||
|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques simplifiées - Connexion bois sur bois C24 - 2 équerres [kN] | |||||
| Aile A | Aile B | R1.k* | R2.k = R3.k | |||
| Qté | Qté | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | |
| E9/2,5 | 8 | 6 | 1.9 | 3.2 | 6.6 | 8.9 |
* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous reférer à l’ETE-06/0106.

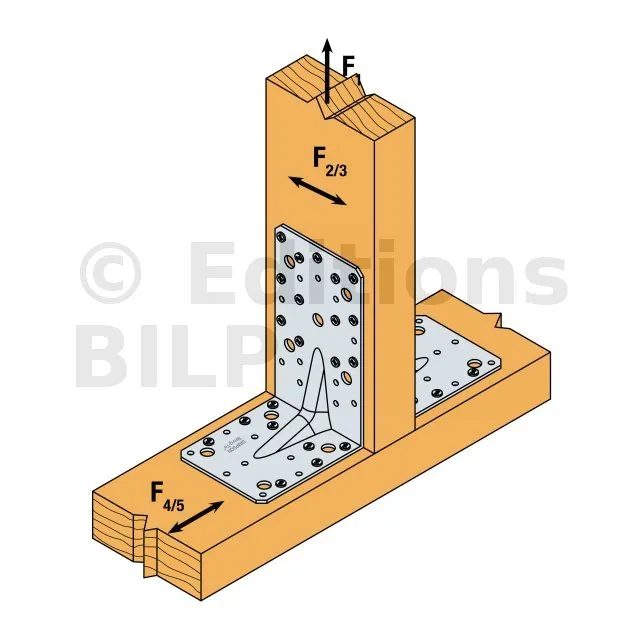

Valeurs caractéristiques - Connexion bois sur bois type poteau/poutre - 2 équerres
Prendre une distance quelconque partant des 2 coins opposés intérieurs du cadre. Repérer cette distance sur les lambourdes perpendiculaires. Exemple : 10 cm.
Au fur et à mesure de l’avancement, vérifier bien l’équerrage du cadre et rectifier si nécessaire.
| Références | Valeurs caractéristiques - Connexion poteau bois sur poutre | |||||
|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques simplifiées - Connexion bois sur bois C24 - 2 équerres [kN] | |||||
| Aile A | Aile B | R1.k* | R2.k = R3.k | |||
| Qté | Qté | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | |
| E9/2,5 | 10 | 14 | 3.1 | 5.1 | 6.7 | 8.6 |

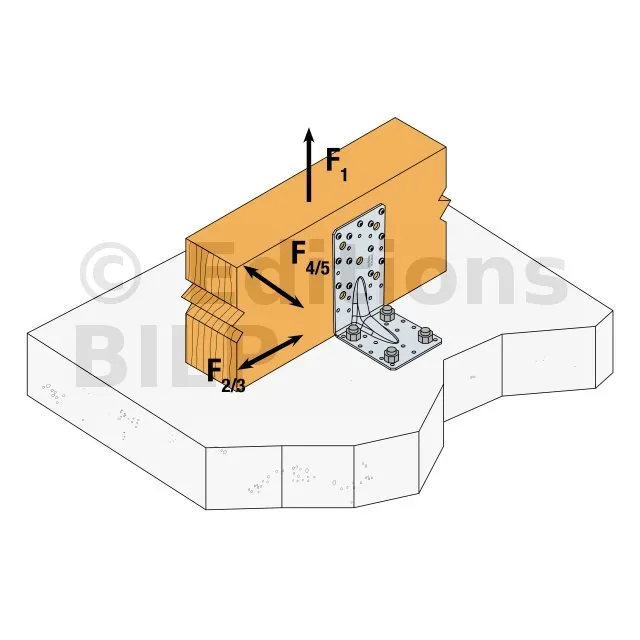

Valeurs caractéristiques - Connexion poutre bois sur support rigide - 2 équerres
Prendre une distance quelconque partant des 2 coins opposés intérieurs du cadre. Repérer cette distance sur les lambourdes perpendiculaires. Exemple : 10 cm.
Au fur et à mesure de l’avancement, vérifier bien l’équerrage du cadre et rectifier si nécessaire.
| Références | Valeurs caractéristiques - Connexion bois sur support rigide | ||||
|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | ||||
| Aile A | Aile B | R1.k | |||
| Qté | Type | Qté | Type | CNA4.0x35 | |
| E9/2,5 | 12 | CNA* | 1 | Ø10 | 6 |
* Voir les colonnes du tableau des valeurs caractéristiques pour savoir quels types de fixations peuvent être utilisés dans l’aile A. Les valeurs varient en fonction du type de fixation utilisé.
Le niveau de résistance design du boulon R#,d est déterminé par (coefficient boulon x charge design du connector F#,d) pour la direction d’effort et fixations correspondantes. Referez vous à la gamme d’ancrages Simpson Strong-Tie pour les ancrages adaptés. Les solutions classiques sont BOAXII, SET-XP, WA, AT-HP, en fonction du type de béton, espacement et distances aux bords.
Notes techniques
Informations techniques
F1 : effort de traction dans l’axe central de l’équerre
Cas particulier d’une fixation avec 1 seule équerre :
- Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres,
- Dans le cas contraire, la résistance de l’assemblage dépend de la distance « f » entre la surface de contact verticale et le point d’application de la charge.
F2 et F3 : effort latéral de cisaillement
Cas particulier d’une fixation avec 1 seule équerre :
- La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres.
F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre
- La résistance de l’assemblage dépend de la distance « e » entre la base de l’équerre et le point d’application de la charge,
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Mise en oeuvre
Fixation
Sur bois :
- Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm,
- Vis CSA Ø5.0x35 ou CSA Ø5.0x40,
- Boulons,
- Tirefonds.
Sur béton :
Support béton plein :
- Cheville mécanique : goujon WA M10-78/5 ou WA M12-104/5,
- Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25.
Support maçonnerie creuse :
Ancrage chimique : résine AT-HP ou POLY-GP + Tige filetée LMAS M10-120/25 + tamis SH16x130.
Sur acier :
Installation
1. Approcher l’élément à fixer du support.
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées.
3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci.
4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
