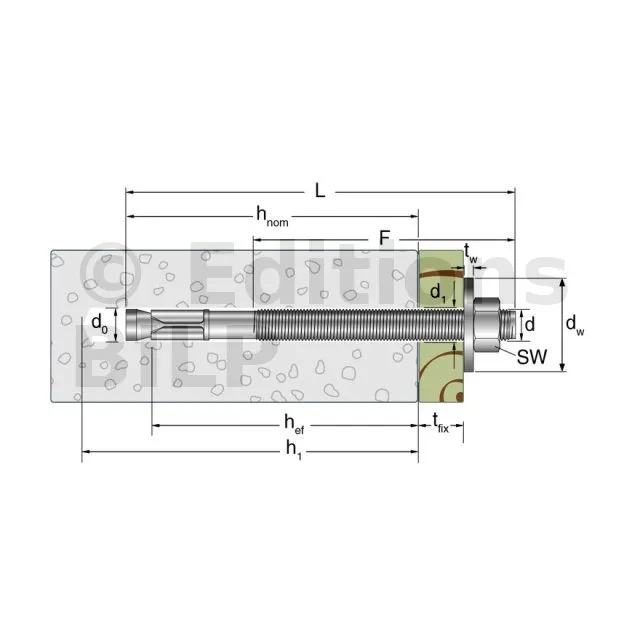

Diamètre perçage x profondeur minimale perçage (d0 x h1)
10 x 70mm
Diamètre de perçage
10mm
Profondeur de perçage min. [h1]
70mm
Epaisseur minimale du support [mm]
100mm
Ouverture de clés sur plat [SW]
17mm
Couple de serrage [Tinst] [Nm]
30
Prof. d’ancrage nominal [hnom]
60mm
Distance au bord mini [cmin]
50mm
Distance entraxe mini [smin]
50mm

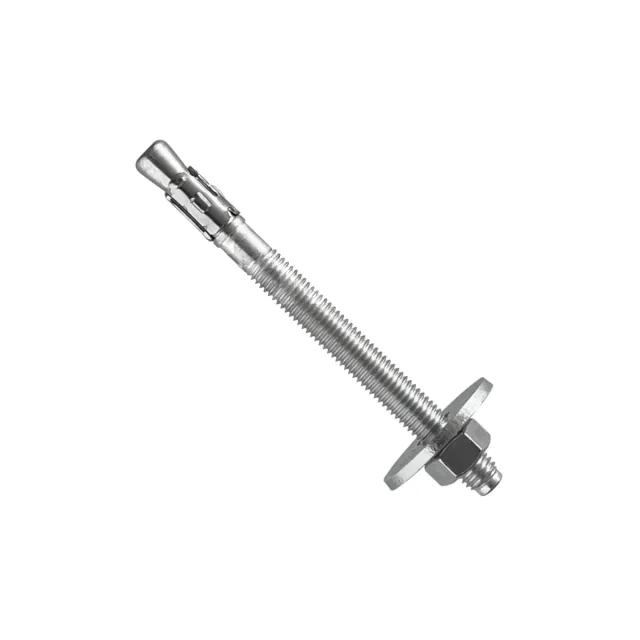

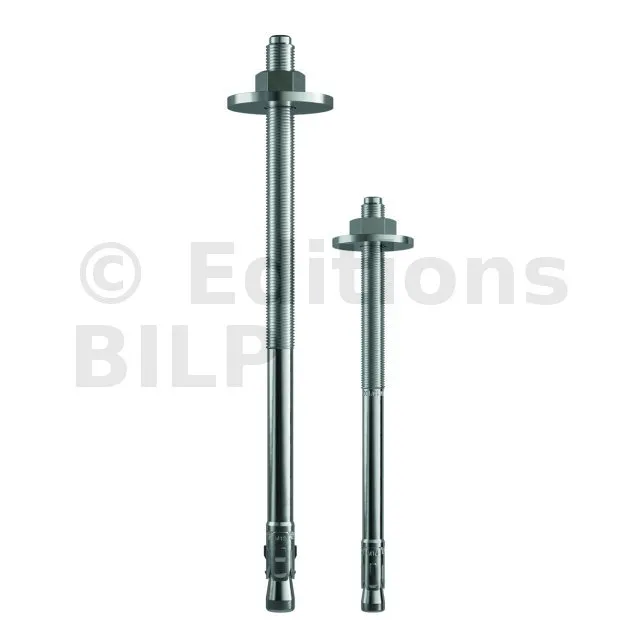

Goujon d’ancrage FM 753 evo avec rondelle large

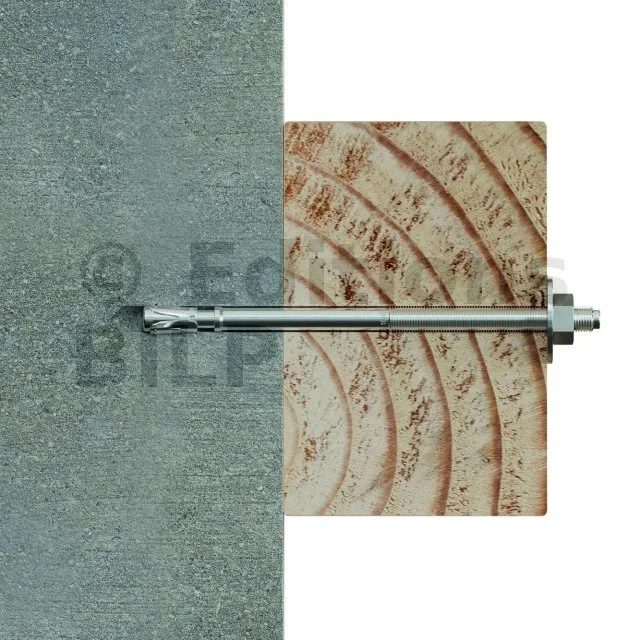

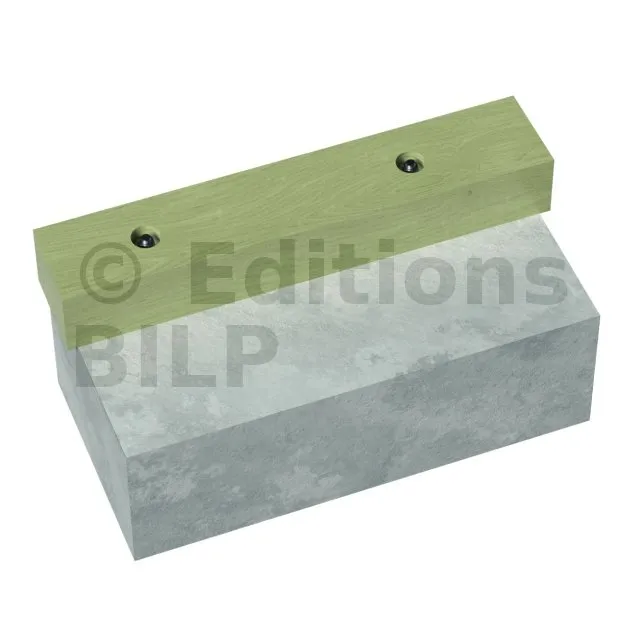

Les goujons d’ancrage FM 753 sont des fixations par expansion sur support béton, ces goujons sont fournis avec des rondelles larges prémontés, idéales pour les assemblages bois sur béton.
Caractéristiques
Matière
Acier électrozingué.
Avantages
Distance au bord et entraxes faibles,
Pose simple et rapide : écrou et rondelle prémontés et profondeur d’ancrage réduit ; Ø du filetage = Ø du perçage,
Filetage protégé lors de la pose : point de frappe renforcé.
Marquage sur tête : identification de la dimensions du goujon après installation.
1. Les charges publiées sont calculées à partir des coefficients partiels de sécurité issus des ETE. Ces charges sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de s ≥ 15 cm (tous diamètres) ou de s ≥ 10 cm, si leur diamètre est inférieur ou égal à 10 mm. 2. Les charges au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture en bord de dalle doit être vérifiée conformément à l’ETAG001, annexe C, méthode A. 3. Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm2 (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).
Valeurs de calcul - cheville isolée - prof. d’ancrage réduite - pas de distance aux bords
Références
Dimensions [ØxL]
Profondeur d’ancrage réduite [hef,r]
Distance entraxe caractéristique pour hef,r (5) [Scr,red] [mm]
Distance au bord caractéristique pour hef,r [Ccr,red] [mm]
Distance entraxe mini pour hef,r [Smin,red] [mm]
Distance au bord mini pour hef,r [Cmin,red]
Valeur de calcul - Traction et cisaillement - Nrd [kN]
Valeur en cisaillement valide avec une distance au bord c>10 x hef,r
